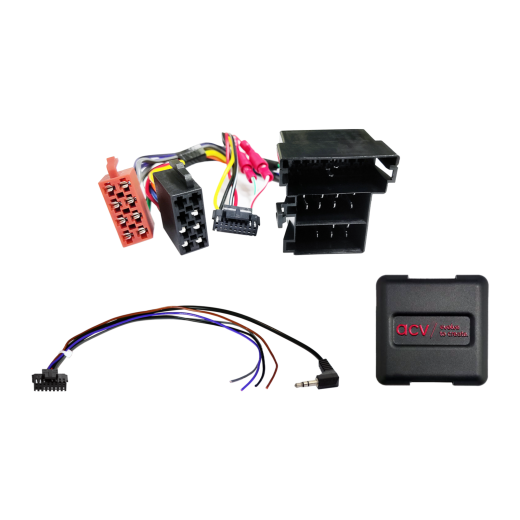

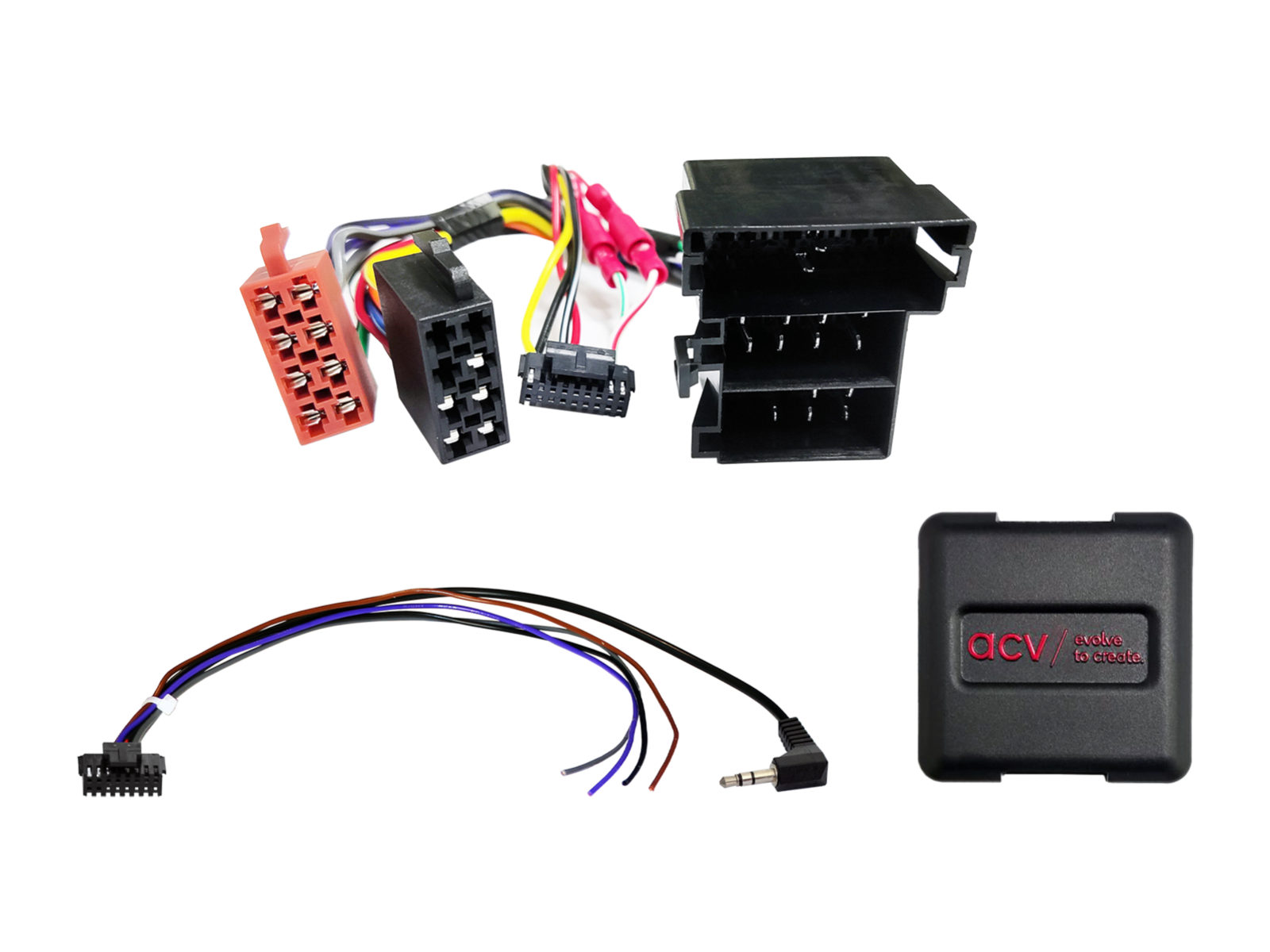

Адаптер за управление от волана за Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA016-0

Адаптер за управление от волана за Citroën / Fiat / Opel / Peugeot ACV SWC 42XFA016-0

Запазете оригиналните функции за управление на авторадиото от волана при смяна на фабричното устройство с афтърмаркет такова. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новото радио, някои функции могат да бъдат ограничени или заменени с други. Сравнете показаните конектори на окабеляването с тези във вашия автомобил и се уверете, че съвпадат както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от изброените OEM устройства. Преди финалния монтаж проверете функционалността на автомобила, настройките на системата и правилното действие на контролите от волана.

Предназначен за автомобили

• Citroën Jumper [250] (05/2014 -> 10/2022) - оригинално OEM радио.
• Citroën Jumper [250] (10/2022 -> 2024) - оригинално OEM радио.
• Citroën e-Jumper [259] (10/2021 -> 2024) - оригинално OEM радио.
• Citroën Relay [250] (2006 -> 2024) - оригинално OEM радио.

• Fiat Ducato [ZAF 250] (05/2014 -> 11/2021) - оригинално OEM радио.

• Opel Movano Cargo C [Y] (10/2021 -> 01/2024) - оригинално OEM радио.
• Opel Movano Cargo C [Y] (01/2024 -> 2024) - оригинално OEM радио.
• Opel Movano Electric Cargo C [Y] (10/2021 -> 01/2024) - оригинално OEM радио.
• Opel Movano Electric Cargo C [Y] (01/2024 -> 2024) - оригинално OEM радио.

• Peugeot Boxer [Y] (09/2014 -> 12/2019) - оригинално OEM радио.
• Peugeot Boxer [Y] (08/2018 -> 2024) - оригинално OEM радио.
• Peugeot e-Boxer [Y] (10/2021 -> 2024) - оригинално OEM радио.

CAN Bus информация

• Конектор: ISO / Mini ISO.
• Изход за OEM управление от волана: 3,5 мм жак или свободен проводник.
• Автомобили с +12V контактно захранване и аналогов SWC в Mini ISO конектор (пинове 10/11/12 SWC1/GND/SWC2).
• Автомобили без първоначално инсталирано OEM радио.
• В случай на разменени функции на бутоните SWC, разменете свързването на зеления и синия проводник.
• За автомобили с OEM устройство Daiichi с директно свързани цветни проводници, проверете аналоговите сигнали с оригиналното устройство преди монтажа.

Важна допълнителна информация

• Предназначен за афтърмаркет радиостанции Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper и универсални „китайски устройства“ (China HU) с проводници Key1/Key2/GND или 3,5 мм жак според типа.
• За пълна активация на адаптера е необходимо да поръчате свързващ кабел за конкретната марка радио.

Общи инструкции за инсталация:

Проверка преди монтаж:

1. Проверете всички функции за управление и настройки на автомобила с оригиналното OEM устройство.
2. Извършвайте демонтажа на оригиналното радио при изключено захранване.
3. Проверете дали всички връзки на интерфейса са правилно свързани – при изключено захранване.

Свързване и последователност:

1. Извършете настройките и хардуерната конфигурация на интерфейса без напрежение.
2. Проверете конфигурацията на свързващия кабел към мултимедията (HU).
3. Свържете кабела към мултимедията съгласно инструкциите на афтърмаркет устройството.
4. Свържете останалите проводници според инструкциите.
5. Свържете цялата инсталация към автомобила – основното захранване се свързва последно.
6. Извършете софтуерна конфигурация на интерфейса според инструкциите в описанието или ръководството.
7. Настройте афтърмаркет устройството (управление от волана, камера, handsfree, захранване на антената и др.).
8. Направете тест на функциите за управление от волана и комуникацията с автомобила.

Промяна на конфигурацията:

• Всички промени се извършват без захранване.
• След промяна повторете стъпки от 5 до 8.

При повреда на интерфейса или системата:

• Върнете оригиналното OEM устройство.
• Пуснете оригиналното устройство.
• Изчакайте системата CAN Bus да премине в режим на „заспиване“.
• Проверете хардуерната конфигурация на интерфейса.
• След „заспиването“ на CAN Bus повторете стъпки от 5 до 8, посочени по-горе.

При модификации на свързването или окабеляването:

• Свързването и модификациите могат да се извършват само от професионално обучен персонал.
• Всички промени трябва да бъдат проверени преди свързването от гледна точка на одобрение от производителя или влияние върху гаранцията на автомобила.
• Всички модификации трябва да бъдат проверени преди свързването чрез измерване и сравнение със схемата на свързване на автомобила.
• Модификациите се извършват на собствена отговорност, без гаранция за функционалност.
• Модификациите се извършват на собствен риск, без гаранция за изключване на повреда на автомобила, устройството или интерфейса.
• Промените по предварително монтираното окабеляване могат да доведат до загуба на гаранцията на продукта.
