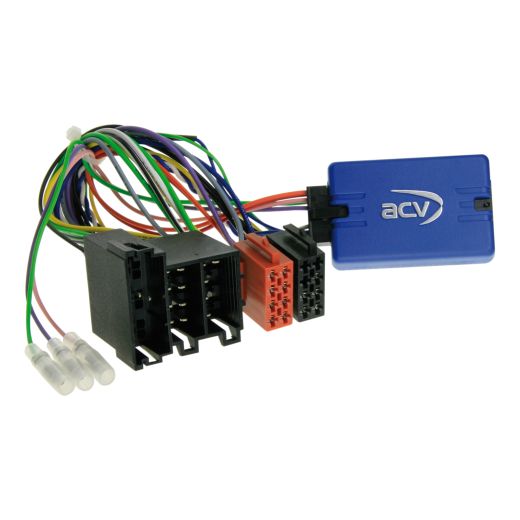

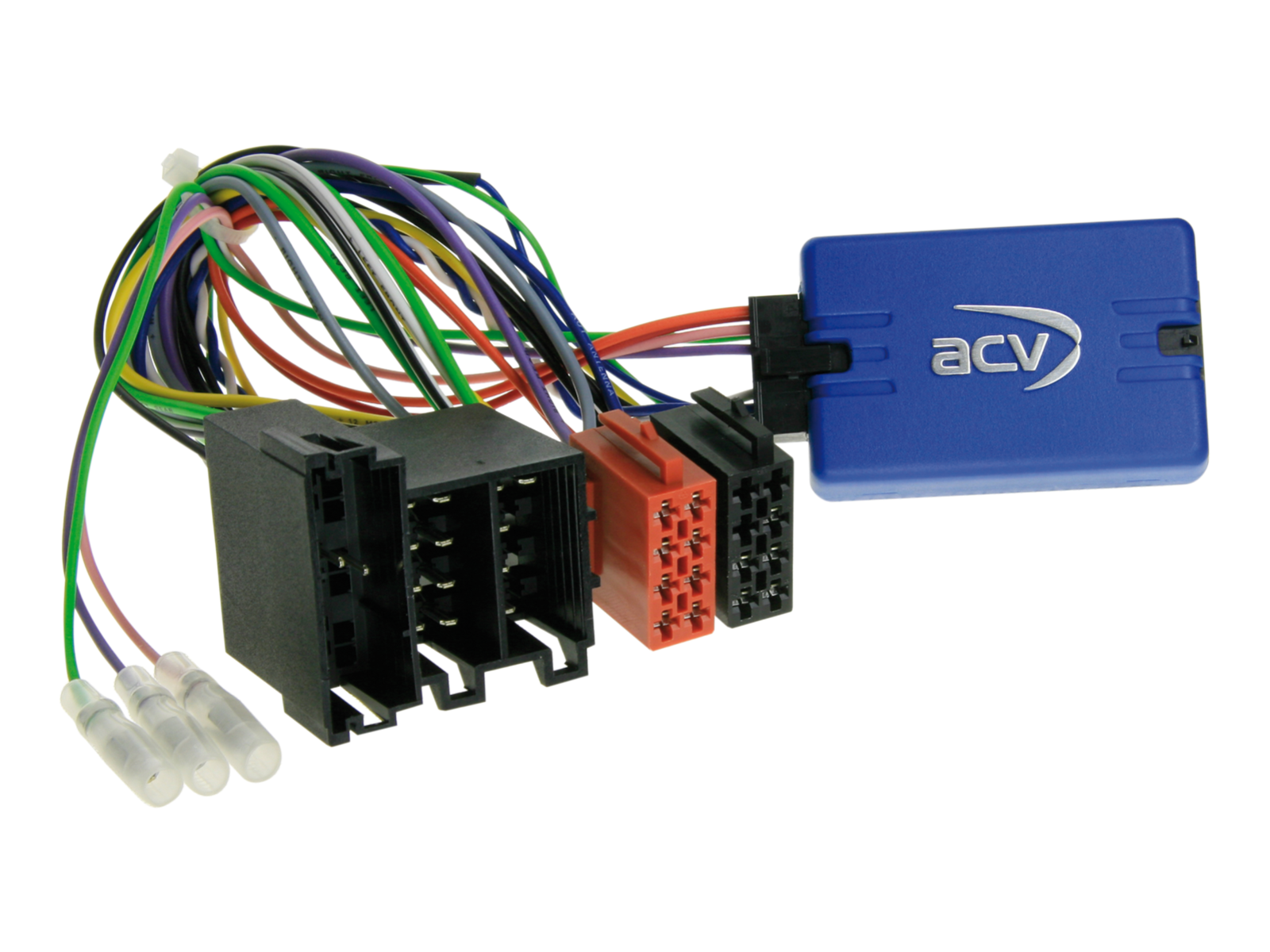

Адаптер за управление на бутоните на волана за Alfa Romeo / Citroen / Fiat ACV SWC 42SAR003-0
адаптер за волан за Alfa Romeo 147 (973) (01/01->08/06), 147 GTA (12/02->12/05), 156 (932) (10/97->03/07), GT (937) (02/04->10/10), Fiat Croma (ZAF 194) (06/05->09/10) и Punto (ZAF 188) (07/99->10/05)
Повече за продукта
Повече за продукта
Адаптер за управление на бутоните на волана за Alfa Romeo / Citroen / Fiat / Peugeot ACV SWC 42SAR003-0
Запазете оригиналните функции за управление на радиото от волана при смяна на фабричното радио с aфтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио някои функции могат да бъдат ограничени или заменени с други. Сравнете показаните конектори на окабеляването с конекторите във вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM радиа. Преди окончателния монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).
Подходящо за автомобили
- Alfa Romeo 147 (973) (09/2007 -> 04/2010) - автомобил с CAN Bus захранване чрез ISO конектор, аналогово управление от волана RC-A/GND/RC-B чрез Mini ISO C2 Pin 10/11/12, модулът Blue&Me трябва да остане инсталиран, без +12V захранване за запалване Klemme 15, при автомобили с BOSE OEM Soundsystem +12V Amp Remote на Mini ISO C1 Pin 6.
- Alfa Romeo GT (937) (02/2004 -> 10/2010) - автомобил с CAN Bus захранване чрез ISO конектор, аналогово управление от волана RC-A/GND/RC-B чрез Mini ISO C2 Pin 10/11/12, модулът Blue&Me трябва да остане инсталиран, без +12V захранване за запалване Klemme 15, при автомобили с BOSE OEM Soundsystem +12V Amp Remote на Mini ISO C1 Pin 6.
- Citroen Jumper (250) (10/2006 -> 11/2011) - автомобил с CAN Bus захранване чрез ISO конектор, аналогово управление от волана RC-A/GND/RC-B чрез Mini ISO C2 Pin 10/11/12, модулът Blue&Me трябва да остане инсталиран, без +12V захранване за запалване Klemme 15, автомобил с радиоподготовка.
- Citroen Relay (250) (2006 -> 2011) - автомобил с CAN Bus захранване чрез ISO конектор, аналогово управление от волана RC-A/GND/RC-B чрез Mini ISO C2 Pin 10/11/12, модулът Blue&Me трябва да остане инсталиран, без +12V захранване за запалване Klemme 15, автомобил с радиоподготовка.
- Fiat Ducato (ZAF 250) (06/2006 -> 06/2011) - автомобил с CAN Bus захранване чрез ISO конектор, аналогово управление от волана RC-A/GND/RC-B чрез Mini ISO C2 Pin 10/11/12, модулът Blue&Me трябва да остане инсталиран, без +12V захранване за запалване Klemme 15, с OEM радио.
- Peugeot Boxer (Y) (02/2007 -> 07/2011) - автомобил с CAN Bus захранване чрез ISO конектор, аналогово управление от волана RC-A/GND/RC-B чрез Mini ISO C2 Pin 10/11/12, модулът Blue&Me трябва да остане инсталиран, без +12V захранване за запалване Klemme 15, с OEM радио.
Информация за CAN Bus
Конектори и окабеляване:
- Конектор: ISO / Mini ISO
- CAN Bus захранване чрез ISO конектор
- Аналогово управление от волана: RC-A/GND/RC-B чрез Mini ISO C2 Pin 10/11/12
- Модулът Blue&Me трябва да остане инсталиран
- Без +12V захранване за запалване Klemme 15
- При автомобили с BOSE OEM Soundsystem: +12V Amp Remote на Mini ISO C1 Pin 6
Важна допълнителна информация
- Активен системен адаптер Alfa Romeo/Lancia ISO>ISO: 13-1001-50
- Активен системен адаптер за различни автомобили ISO>ISO: 13-1190-50
- За пълната активация на адаптера е необходимо да поръчате свързващ кабел за конкретната марка радио.
Общи указания за инсталация
Проверка преди монтаж:
- Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
- Демонтажът на оригиналното радио (OEM HU) извършвайте без напрежение.
- Проверете всички връзки на интерфейса за правилно окабеляване – без напрежение.
Свързване и последователност:
- Извършете настройката и хардуерната конфигурация на интерфейса без напрежение.
- Проверете конфигурацията на свързващия кабел към HU.
- Свържете кабела към HU според инструкциите на aфтърмаркет устройството.
- Свържете останалите проводници според ръководството на устройството.
- Свържете цялата инсталация с автомобила – главната захранваща връзка свържете накрая.
- Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта и в BDA.
- Конфигурирайте aфтърмаркет HU (управление от волана, камера, handsfree, захранване на антената и други).
- Извършете функционален тест на управлението от волана и комуникацията с автомобила.
Промяна на конфигурацията на интерфейса и кабела на HU:
- Всички промени правете без напрежение.
- След промяна повторете стъпки 5 до 8, посочени по-горе.
В случай на повреда на интерфейса или системата на автомобила:
- Върнете в автомобила оригиналната OEM HU.
- Стартирайте оригиналната единица.
- Предизвикайте спокойствие (спане) на CAN Bus системата.
- Проверете HW конфигурацията на интерфейса.
- След успокояване на CAN Bus повторете стъпки 5 до 8, посочени по-горе.
При промени в окабеляването или прокарването на кабели:
- Монтажът и модификациите могат да се извършват само от професионално обучен персонал.
- Всички промени трябва да бъдат проверени по отношение на одобрение от производителя или въздействието върху гаранцията на автомобила преди свързване.
- Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на окабеляване на автомобила преди свързване.
- Извършвате модификациите на собствена отговорност, без гаранция за функционалност.
- Модификациите се извършват на собствен риск, без гаранция за изключване на повреди на автомобила, устройството или интерфейса.
- Промените на предварително монтирано окабеляване могат да доведат до загуба на гаранцията на продукта.
| Каталожен номер | 42SAR003-0 |
| Марка | ACV |
| Връзки | Официален уебсайт |
