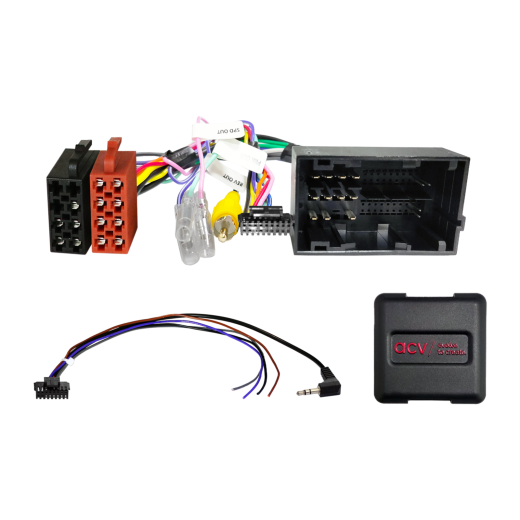

Адаптер за управление на бутоните на волана за Alfa Romeo / Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA011-0

Бъдете първият, който ще направи отзив за този продукт

адаптер за волан за Alfa Romeo 4C (960) (01/14->08/18), Giulietta (940) (10/13->04/16, 04/16->12/21), MiTo (955) (12/13->08/16, 08/16->08/18), Citroen Jumper (250) (05/14->10/22, 10/22->06/24), e-Jumper (259) (10/21->06/24), Relay (250) (2006->2024), Fiat 500 (ZAF 312) (07/16->2023), 500L (ZAF 199) (10/12->07/17, 07/17->03/22), Doblo (ZAF 263) (01/15->06/22), Ducato (ZFA 250) (05/14->11/21), Opel Movano Cargo C (Y) (10/21->01/24), Movano Electric Cargo C (Y) (10/21->01/24), Peugeot Boxer (Y) (09/14->12/19, 08/18->06/24), e-Boxer (Y) (10/21->06/24)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата podadna
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

Адаптер за управление на бутоните на волана за Alfa Romeo / Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA011-0

Описание и параметри
Рейтинг0
Категория

Адаптер за управление на бутоните на волана за Alfa Romeo / Citroën / Fiat / Opel / Peugeot ACV SWC 42XFA011-0

Запазете оригиналните функции за управление на автомобилното радио от волана при смяна на оригиналното радио с aфтърмаркет устройство. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио, може да има ограничения или замяна на някои функции с други. Сравнете показаните конектори на кабелажа с конекторите във вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM радио. Преди финален монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

Alfa Romeo 4C [960] (2014 -> 2018) - автомобили с OEM сензорен модул Continental.
Alfa Romeo Giulietta [940] (2013 -> 2016) - оригинално OEM радио.
Alfa Romeo Giulietta [940] (2016 -> 2021) - автомобили с OEM сензорен модул Continental.
Alfa Romeo MiTo [955] (2013 -> 2016) - оригинално OEM радио.
Alfa Romeo MiTo [955] (2016 -> 2018) - оригинално OEM радио.

Citroën Jumper [250] (2014 -> 2022) - автомобили с OEM единица Daiichi, окабеляване с черни проводници – демонтаж адаптер кабелажа от радиото на страната на водача, или автомобили с директно свързана OEM единица Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).
Citroën Jumper [250] (2022 -> 2024) - автомобили с OEM единица Daiichi, окабеляване с черни проводници – демонтаж адаптер кабелажа от радиото на страната на водача, или автомобили с директно свързана OEM единица Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).
Citroën e-Jumper [259] (2021 -> 2024) - автомобили с OEM единица Daiichi, окабеляване с черни проводници – демонтаж адаптер кабелажа от радиото на страната на водача, или автомобили с директно свързана OEM единица Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).
Citroën Relay [250] (2006 -> 2024) - оригинално OEM радио.

Fiat 500 [ZAF 312] (2016 -> 2023) - оригинално OEM радио.
Fiat 500L [ZAF 199] (2012 -> 2017) - оригинално OEM радио.
Fiat 500L [ZAF 199] (2017 -> 2022) - оригинално OEM радио.
Fiat Doblo [ZAF 263] (2015 -> 2022) - оригинално OEM радио.
Fiat Ducato [ZFA 250] (2014 -> 2021) - автомобили с OEM единица Daiichi, окабеляване с черни проводници – демонтаж адаптер кабелажа от радиото на страната на водача, или автомобили с директно свързана OEM единица Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).

Opel Movano Cargo C [Y] (2021 -> 2024) - автомобили с OEM единица Daiichi, окабеляване с черни проводници – демонтаж адаптер кабелажа от радиото на страната на водача, или автомобили с директно свързана OEM единица Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).
Opel Movano Electric Cargo C [Y] (2021 -> 2024) - автомобили с OEM единица Daiichi, окабеляване с черни проводници – демонтаж адаптер кабелажа от радиото на страната на водача, или автомобили с директно свързана OEM единица Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).

Peugeot Boxer [Y] (2014 -> 2019) - автомобили с OEM единица Daiichi, окабеляване с черни проводници – демонтаж адаптер кабелажа от радиото на страната на водача, или автомобили с директно свързана OEM единица Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).
Peugeot Boxer [Y] (2018 -> 2024) - автомобили с OEM единица Daiichi, окабеляване с черни проводници – демонтаж адаптер кабелажа от радиото на страната на водача, или автомобили с директно свързана OEM единица Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).
Peugeot e-Boxer [Y] (2021 -> 2024) - автомобили с OEM единица Daiichi, окабеляване с черни проводници – демонтаж адаптер кабелажа от радиото на страната на водача, или автомобили с директно свързана OEM единица Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).

Информация за CAN Bus

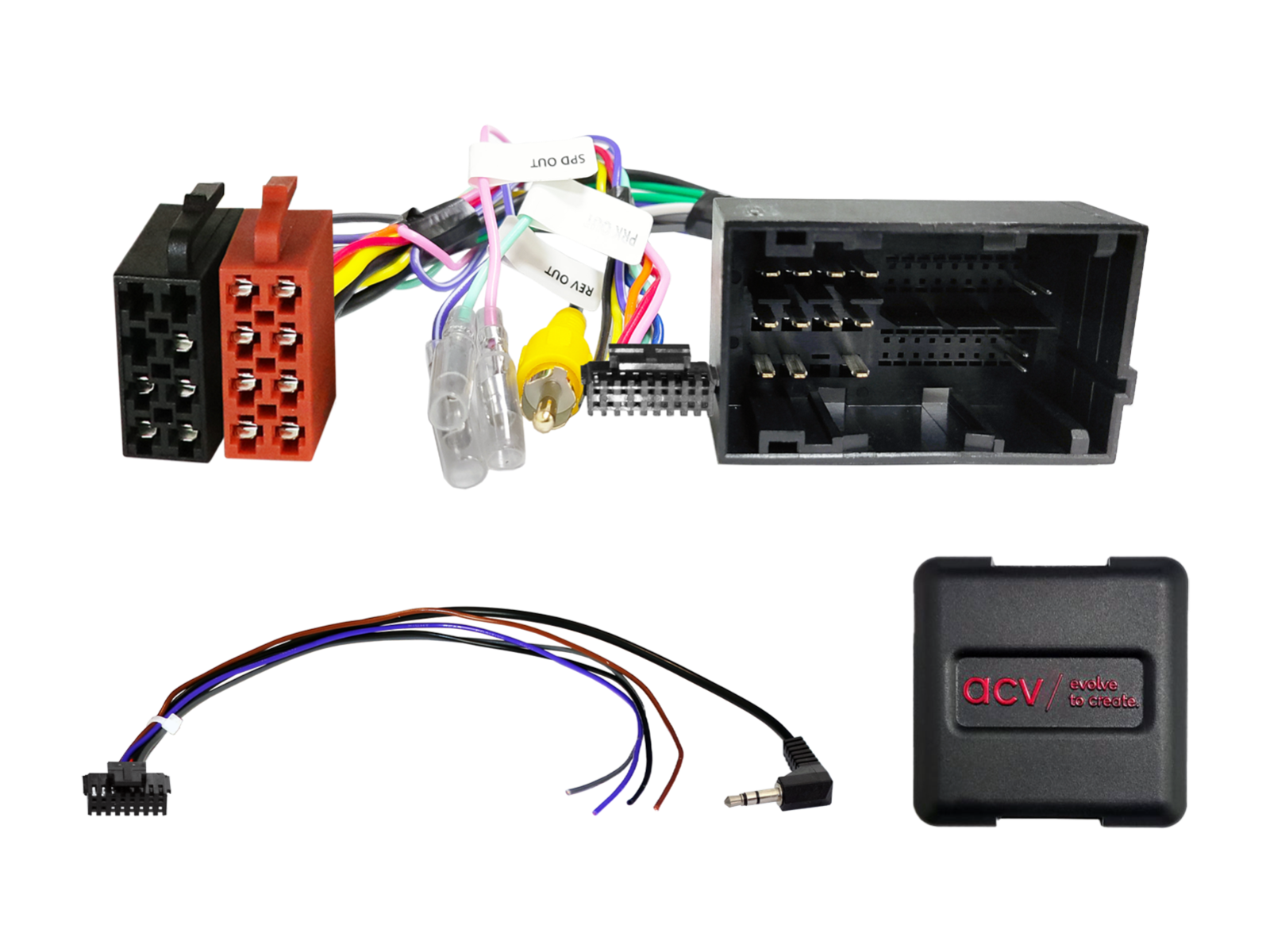

Конектори и захранване:

Конектор: 52-пинов Fiat.
Изход за OEM управление от волана: 3,5 мм жак или свободен проводник.
Свързване на OEM камера за заден ход: RCA (cinch) – жълт конектор към входа за задна камера.

Настройка:

Настройте DIP прекъсвачите според използвания производител на aфтърмаркет радиото.
При грешка относно дневния брояч на километража след инсталация коригирайте настройките на DIP прекъсвачите при изключено захранване.

Съвместимост с автомобили:

Автомобили с OEM единица Continental 250VP1/250VP2.
Автомобили с OEM единица UConnect.
Автомобили с OEM единица Daiichi.

Ограничения на функциите:

Бордкомпютър – настройките на автомобила не се поддържат без инфод адаптер.
Асистент за дълги светлини не се поддържа.
Асистиращи системи за управление не се поддържат.
Настройката на дата и час не се поддържа без инфод адаптер.

Инфод адаптер за разширяване на функциите:

Infodapter Citroen/Fiat/Opel/Peugeot 52pin Fiat VP1/VP2 (артикул: 43uft01).

Налични помощни сигнали:

+12 V запалване (Klemme 15).
+12 V осветление (Klemme 58).
+12 V задна скорост.
Скоростен сигнал.
GND за сигнал ръчна спирачка.

Важна допълнителна информация

Предназначено за aфтърмаркет радиа Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper и универсални „China HU“ с проводници Key1/Key2/GND или 3,5 мм жак в зависимост от типа.
За пълната активация на адаптера е необходимо да поръчате междинен кабел за конкретната марка радио.

Общи указания за монтаж

Проверка преди монтаж:

Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
Демонтажът на оригиналното радио извършвайте при изключено захранване.
Проверете всички връзки на интерфейса дали са правилно свързани – при изключено захранване.

Свързване и ред на включване:

Настройте и конфигурирайте хардуерно интерфейса при изключено захранване.
Проверете конфигурацията на свързващия кабел към HU.
Свържете кабела към HU според инструкциите на aftermarket устройството.
Свържете останалите проводници според инструкциите на устройството.
Свържете цялата инсталация с автомобила – основната захранваща връзка свържете последна.
Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или в ръководството.
Конфигурирайте aфтърмаркет HU (управление от волана, камера, handsfree, захранване на антена и др.).
Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела:

Всички промени извършвайте при изключено захранване.
След промяната повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

Върнете обратно оригиналното OEM HU.
Стартирайте оригиналната единица.
Изчакайте за заспиване на CAN Bus системата.
Проверете HW конфигурацията на интерфейса.
След заспиването на CAN Bus повторете стъпки 5 до 8, посочени по-горе.

При промени в окабеляването или проводниците:

Свързването и модификациите могат да бъдат извършвани само от квалифициран персонал.
Всички промени трябва да бъдат проверени преди включване по отношение на одобрение от производителя или влияние върху гаранцията на автомобила.
Всички модификации трябва да бъдат проверени чрез измерване и сравняване със схемата на окабеляване на автомобила преди включване.
Модификацията се извършва на ваш собствен риск, без гаранция за функционалност.
Модификациите са на собствен риск, без гаранция за изключване на повреда на автомобила, устройството или интерфейса.
Промените на предварително монтираното кабелно окабеляване могат да доведат до загуба на гаранция на продукта.
