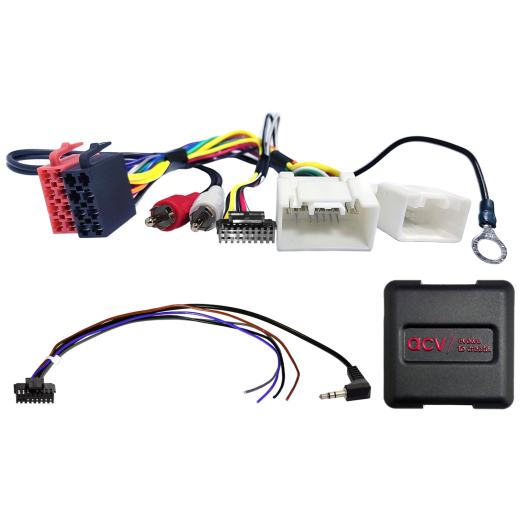

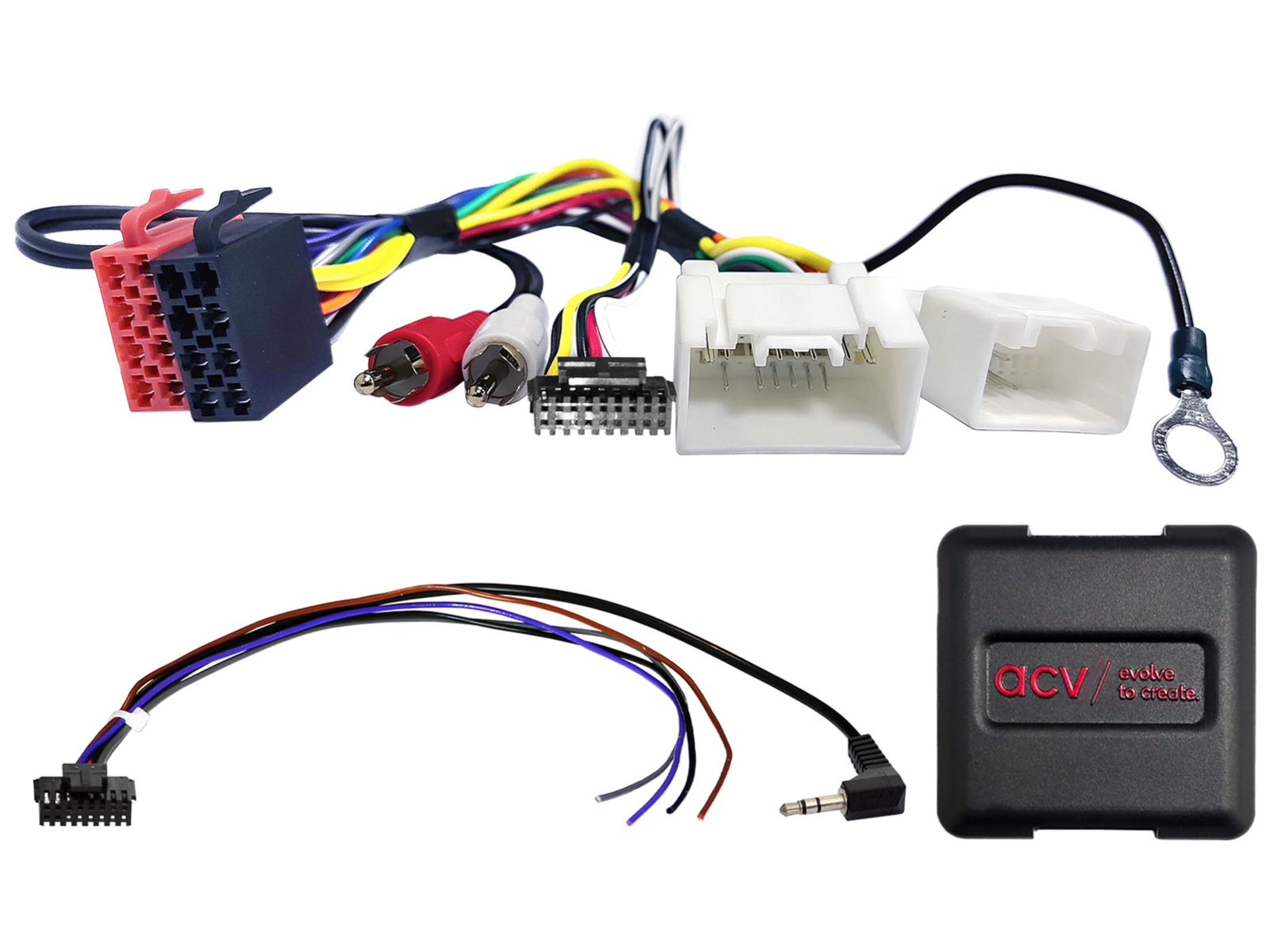

Адаптер за управление на бутоните на волана за Citroen / Fiat / Mitsubishi / Peugeot ACV SWC 42XMT003-0

Бъдете първият, който ще направи отзив за този продукт

адаптер за волан за Citroën C4 Aircross (B) (06/12->05/17), Fiat Fullback (KT0T) (08/16->07/20), Mitsubishi ASX (GAO) (07/10->09/12, 10/12->10/16, 11/16->08/19, 09/19->10/21), Challenger (PC) (2010->2017), L200 (KA0T) (10/15->08/19), L200 (KJ0T) (09/19->10/22), Lancer (CYO) (09/10->04/15, 05/15->08/17), Mirage (Space Star) (2013->2015, 2015->2022), Outlander (CWB) (02/10->10/12), Outlander Sport (ASX) (2010->2022), Pajero (V80) (10/14->08/18), Shogun (V80) (2014->2018), Space Star (A00) (04/16->01/20, 02/20->2024), Triton (L200) (2015->2022) и Peugeot 4008 (B) (06/12->05/15)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата podadna
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

Адаптер за управление на бутоните на волана за Citroen / Fiat / Mitsubishi / Peugeot ACV SWC 42XMT003-0

Описание и параметри
Рейтинг0
Категория

Адаптер за управление на бутоните на волана за Citroën / Fiat / Mitsubishi / Peugeot ACV SWC 42XMT003-0

Запазете оригиналните функции за управление на автомобилното радио от волана при смяна на оригиналното радио с aфтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното автомобилно радио, някои функции могат да бъдат ограничени или заменени с други. Сравнете показаните конектори на кабелния сноп с конекторите във Вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от изброените OEM радиа. Преди финален монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

Citroën C4 Aircross (B) (06/2012 -> 05/2017)

Fiat Fullback (KT0T) (08/2016 -> 07/2020)

Mitsubishi ASX (GAO) (07/2010 -> 09/2012), ASX (GAO) (10/2012 -> 10/2016), ASX (GAO) (11/2016 -> 08/2019), ASX (GAO) (09/2019 -> 10/2021 – автомобили с/без Rockford Fosgate OEM HU)
Mitsubishi Challenger (PC) (2010 -> 2017)
Mitsubishi L200 (KA0T) (10/2015 -> 08/2019), L200 (KJ0T) (09/2019 -> 10/2022)
Mitsubishi Lancer (CYO) (09/2010 -> 04/2015), Lancer (CYO) (05/2015 -> 08/2017)
Mitsubishi Mirage (Space Star) (2013 -> 2015), Mirage (Space Star) (2015 -> 2022)
Mitsubishi Outlander (CWB) (02/2010 -> 10/2012)
Mitsubishi Outlander Sport (ASX) (2010 -> 2022)
Mitsubishi Pajero (V80) (10/2014 -> 08/2018)
Mitsubishi Shogun (V80) (2014 -> 2018)
Mitsubishi Space Star (A00) (04/2016 -> 01/2020), Space Star (A00) (02/2020 -> 2024)
Mitsubishi Triton (L200) (2015 -> 2022)

Peugeot 4008 (B) (06/2012 -> 05/2015)

Информация за CAN Bus

Конектори и захранване:

Конектор: ISO / Mini ISO.
Конектор: OEM SWC > 3,5 мм жак / свободен проводник.
Конектор: OEM AUX > RCA(m) червен/бял.
Черен проводник: GND (Klemme 31).

Съвместимост и ограничения:

Автомобили с OEM радио Mitsubishi.
Автомобили без OEM усилвателна система – за автомобили с Rockford Fosgate OEM усилвател използвайте адаптер: 42smt009.
OEM AUX – преди монтаж проверете правилното свързване чрез измерване.

Важна допълнителна информация

За пълната активирация на адаптера е необходимо да поръчате свързващ кабел за конкретната марка автомобилно радио.

Общи указания за инсталиране

Проверки преди монтаж:

Проверете всички функции за управление и настройки на автомобила с оригиналната OEM главна единица.
Изключете оригиналното радио (OEM HU) без напрежение.
Проверете всички връзки на интерфейса дали са правилно свързани – без напрежение.

Свързване и ред на включване:

Проверете настройките и HW конфигурацията на интерфейса – без напрежение.
Проверете конфигурацията на свързващия кабел към радиото – без напрежение.
Свържете кабела към радиото според упътването на следпродажбеното устройство.
Свържете останалите проводници според упътването на устройството.
Свържете цялата инсталация с автомобила – основната захранваща връзка свържете последна.
Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта или упътването.
Конфигурирайте aфтърмаркет HU (управление от волана, камера, handsfree, захранване на антена и др.).
Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела:

Всички промени извършвайте без напрежение.
След промяната повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

Инсталирайте отново оригиналната OEM HU.
Стартирайте оригиналната единица.
Иницирайте изключване на CAN Bus системата.
Проверете HW конфигурацията на интерфейса.
След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При изменение на окабеляването или воденето на кабели:

Свързванията и промените могат да бъдат извършвани само от професионално обучен персонал.
Всички промени трябва да бъдат проверени преди свързване по отношение на одобрение от производителя или влияние върху гаранцията на автомобила.
Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на окабеляване на автомобила преди свързване.
Промените се извършват на собствена отговорност, без гаранция за работоспособност.
Промените се извършват на собствен риск, без гаранция за изключване на повреда на автомобила, устройството или интерфейса.
Промени в предварително инсталираното окабеляване могат да доведат до загуба на гаранцията на продукта.
