Адаптер за управление на бутоните на волана за Fiat / Opel / Suzuki ACV SWC 42XSZ001

Бъдете първият, който ще направи отзив за този продукт

адаптер на волана за Fiat Sedici (FY) (08/09->10/14), Opel Agila B (H-B) (04/08->12/14), Suzuki Dzire (2008->2010), Grand Vitara (JT) (10/05->09/08), Grand Vitara (JT) (09/08->12/12), Kizashi (FR) (10/10->08/15), Ritz (2009->2011), Splash (EX) (04/08->05/12), Swift (MZ/EZ) (05/05->08/10), Swift (MZ/EZ) (01/08->09/10), SX4 (EY/GY) (06/06->01/10) и SX4 (EY/GY) (09/09->12/14)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата Съвети и помощ
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

Описание и параметри
Рейтинг0
Категория

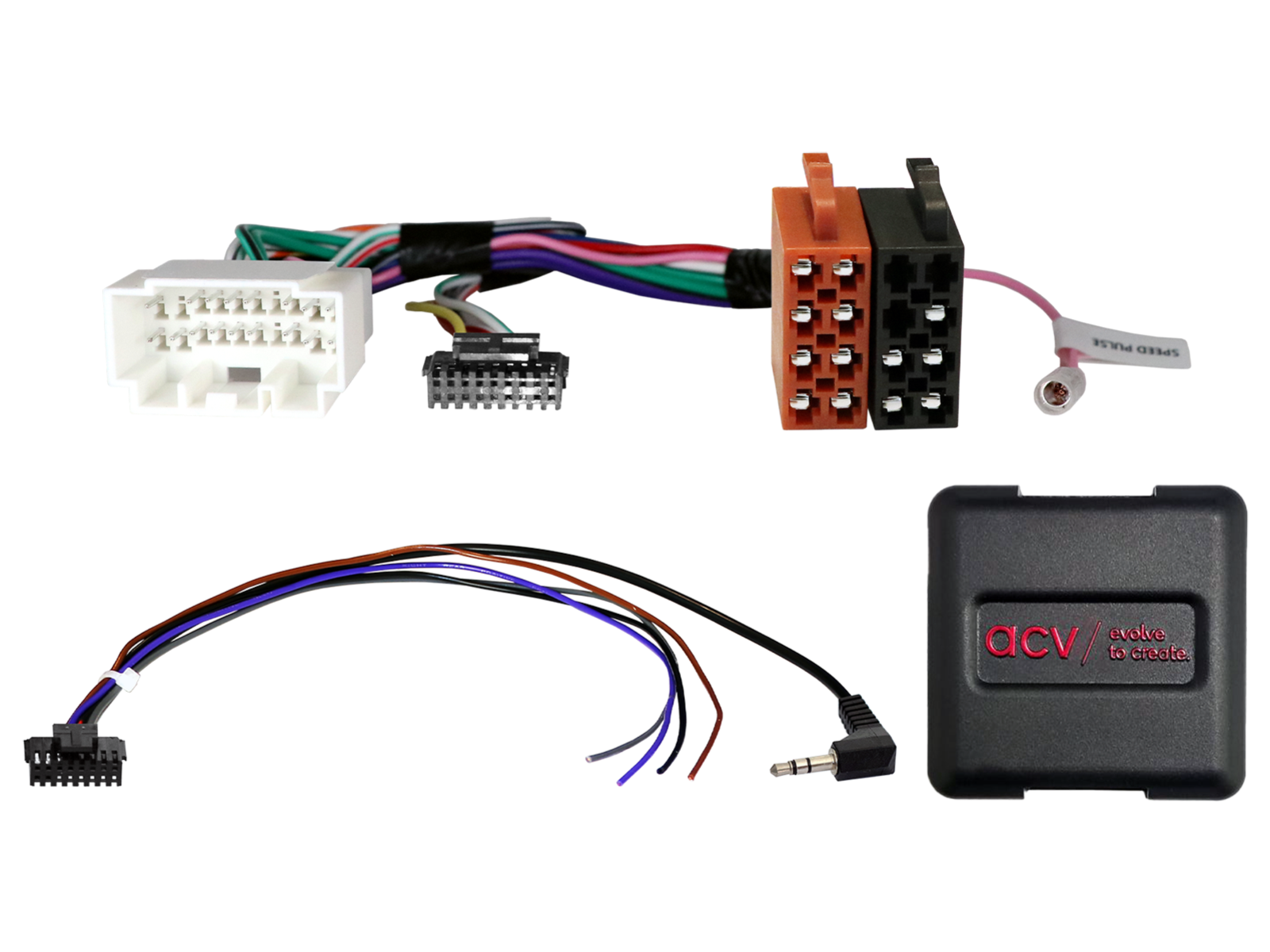

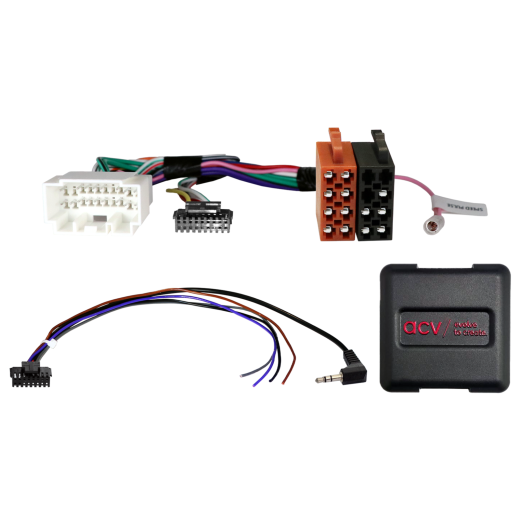

Адаптер за управление на бутоните на волана за Fiat / Opel / Suzuki ACV SWC 42XSZ001

Запазете оригиналните функции за управление на автомобилното радио от волана при смяна на фабричното радио с aфтърмаркет устройство. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио, някои функции може да бъдат ограничени или заменени от други. Сравнете показаните конектори на кабелния сноп с конекторите във вашето превозно средство и се уверете, че отговарят както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от изброените OEM радиа. Преди финалния монтаж проверете функционирането на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

Fiat Sedici (FY) (08/2009 -> 10/2014) - оригинално OEM радио.

Opel Agila B (H-B) (04/2008 -> 12/2014) - оригинално OEM радио.

Suzuki Dzire (2008 -> 2010) - оригинално OEM радио.
Suzuki Grand Vitara (JT) (10/2005 -> 09/2008) - оригинално OEM радио.
Suzuki Grand Vitara (JT) (09/2008 -> 12/2012) - оригинално OEM радио.
Suzuki Kizashi (FR) (10/2010 -> 08/2015) - оригинално OEM радио.
Suzuki Ritz (2009 -> 2011) - оригинално OEM радио.
Suzuki Splash (EX) (04/2008 -> 05/2012) - оригинално OEM радио.
Suzuki Swift (MZ/EZ) (05/2005 -> 08/2010) - оригинално OEM радио.
Suzuki Swift (MZ/EZ) (01/2008 -> 09/2010) - оригинално OEM радио.
Suzuki SX4 (EY/GY) (06/2006 -> 01/2010) - оригинално OEM радио.
Suzuki SX4 (EY/GY) (09/2009 -> 12/2014) - оригинално OEM радио.

Информация за CAN Bus

Конектори и захранване:

Конектори: 20pin Suzuki.
Свързване на OEM управление от волана: 3,5 mm жак или свободен проводник към входа SWC на радиото.

Настройка:

Настройка на DIP превключвателите според производителя на aфтърмаркет устройството (вижте BDA).

Съвместимост с автомобили:

Превозни средства с Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 OEM HU.
Превозни средства с Panasonic OEM Sat Nav.
Превозни средства без Siemens/VDO PACR 05, PACR 07, PACR 08 OEM HU.

Специални случаи и предупреждения:

Реинпортни превозни средства или такива с различен софтуер могат да имат ограничена функционалност.
Сигнал за скорост (Speed Pulse) е достъпен, ако е определен – проводникът е розов.

Важно допълнително инфо

Съвместим с aфтърмаркет радиа с аналогов вход за управление от волана.
За пълна активация на адаптера е необходимо да поръчате свързващ кабел за конкретната марка радио.

Общи указания за инсталация

Проверки преди монтаж:

Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
Изключете оригиналното радио (OEM HU) без захранване.
Проверете всички свързвания на интерфейса дали са правилно свързани – без захранване.

Свързване и ред на включване:

Настройте и проверете HW конфигурацията на интерфейса – без захранване.
Проверете конфигурацията на свързващия кабел към HU – без захранване.
Свържете кабела към HU според инструкциите на aфтърмаркет устройството.
Свържете останалите проводници според инструкциите на устройството.
Свържете цялата инсталация с автомобила – основното захранване свържете накрая.
Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или инструкцията.
Конфигурирайте aфтърмаркет HU (управление от волана, камера, handsfree, захранване за антена и т.н.).
Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и кабела към HU:

Всички промени правете без захранване.
След промяната повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или система на автомобила:

Поставете отново оригиналното OEM HU.
Стартирайте оригиналната единица.
Предизвикайте изключване на CAN Bus системата.
Проверете HW конфигурацията на интерфейса.
След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени в окабеляването или проводниците:

Монтажът и промените могат да се извършват само от квалифициран персонал.
Всички промени преди свързване трябва да бъдат проверени от гледна точка на одобрение от производителя или влияние върху гаранцията на автомобила.
Всички промени трябва да бъдат проверени чрез измерване и сравнение със схемата на автомобила преди свързване.
Извършвате промени на своя отговорност, без гаранция за функционалност.
Промените са на собствен риск, без гаранция за предотвратяване на повреда по автомобила, устройството или интерфейса.
Промени по предварително инсталирано окабеляване могат да доведат до загуба на гаранцията на продукта.
