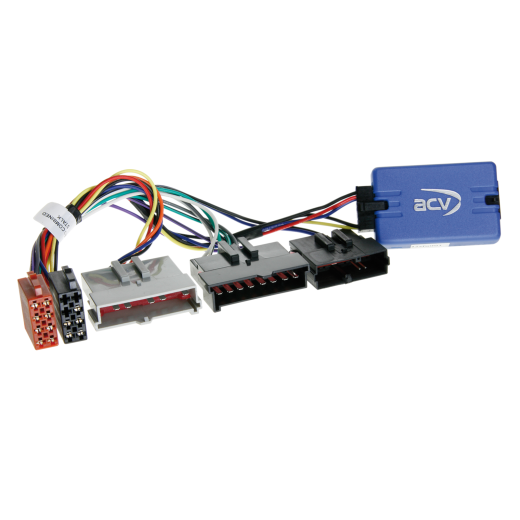

Адаптер за управление на бутоните на волана за Ford ACV SWC 42SFO003-0

Описание и параметри
Рейтинг1
Категория

Адаптер за управление на бутоните на волана за Ford ACV SWC 42SFO001-0

Запазете оригиналните функции за управление на автомобилното радио от волана при смяната на оригиналното радио с неоригинална единица. Сравнете показаните конектори на окабеляването с конекторите във вашия автомобил и се уверете, че са идентични както технически, така и визуално. Преди инсталация проверете дали в автомобила е използвано някое от посочените оригинални радиа.

Предназначено за автомобили

Ford Escort V (AAL/ANL) (02/1995 -> 09/2001).
Ford Focus I (DAW/DBW/DFW/DNW) (10/1998 -> 10/2001).
Ford Focus I (DAW/DBW/DFW/DNW) (10/2001 -> 08/2005) превозни средства Ghia / ST24 не се поддържат.
Ford Galaxy I (WGR) (04/2000 -> 05/2006).
Ford Mondeo III (B4Y/B5Y/BWY) (12/2000 -> 06/2003) превозни средства Ghia / ST24 не се поддържат.
Ford Puma I (ECT) (07/1997 -> 12/2001).

CAN Bus информация

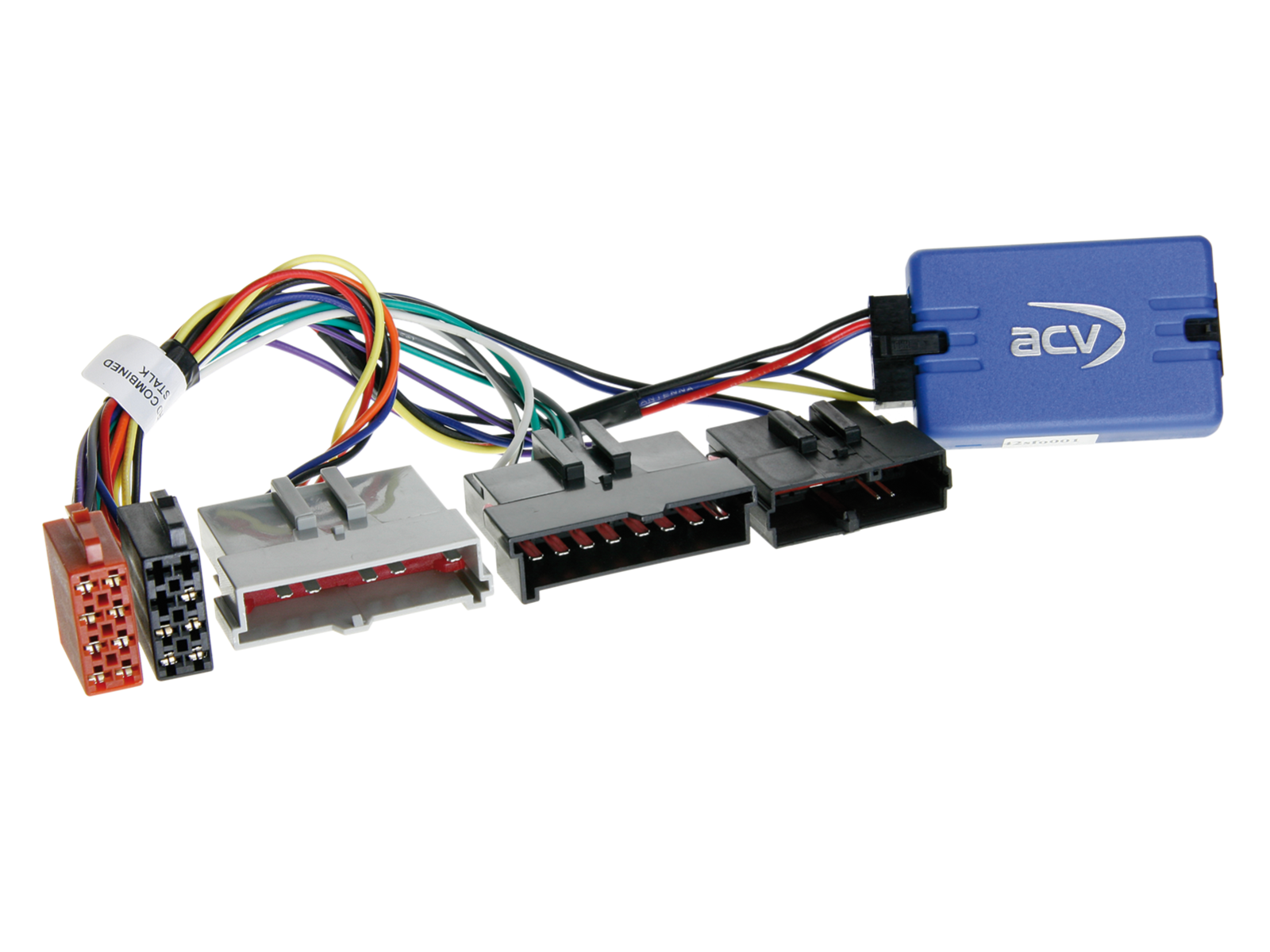

Свързване: 8-пинов / 8-пинов / 17-пинов Ford конектор.
Поддържани OEM единици: Visteon 2000 / 4050 / 5000 / 6000 / 6006 / 7000.
Не поддържа превозни средства с OEM навигация Blaupunkt.

Предоставяни сигнали

Управление от волана (SWC).

Важни допълнителни информации

За пълно активиране на адаптера е необходимо да поръчате адаптерен кабел за конкретната марка автомобилно радио.

Общи инструкции за инсталация

Проверка преди монтаж

Проверете всички функции на управлението и настройки на автомобила с оригиналното OEM радио.
Демонтаж на OEM единицата извършвайте без захранване.
Без захранване проверете всички връзки на интерфейса за правилност и проводимост.

Свързване и ред на кабелите

Всички настройки и конфигурации извършвайте без захранване.
Проверете конфигурацията на свързващия кабел.
Свържете кабела според инструкциите към афтърмаркет радиото.
Свържете останалите проводници според указанията към устройството.
Основното захранване свържете последно.
Извършете софтуерна конфигурация на интерфейса според указанията в описанието и BDA.
Конфигурирайте афтърмаркет радиото за функции SWC, камера, handsfree, захранване на антена и др.
Извършете тест на функцията за управление от волана и комуникация с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела

Промените извършвайте без захранване.
След промяна следвайте стъпки 5–8 по-горе.

В случай на повреда на интерфейса или системата на автомобила

Върнете в автомобила оригиналната OEM единица.
Включете OEM единицата.
Изчакайте CAN Bus да се успи.
Проверете хардуерната конфигурация на интерфейса.
След успяване на CAN Bus следвайте стъпки 5–8 по-горе.

При промени в окабеляването или воденето на кабели

Промените могат да извършват само професионално обучени лица.
Преди свързване проверете съответствието с изискванията на производителя и влиянието върху гаранцията.
Преди свързване проверете функцията чрез измерване и според схемата на автомобила.
Промените се извършват на собствен риск без гаранция за функционалност.
Промените са без гаранция за евентуални щети на автомобила, оборудването или интерфейса.
Промени на предварително инсталирано окабеляване могат да анулират гаранцията на продукта.
