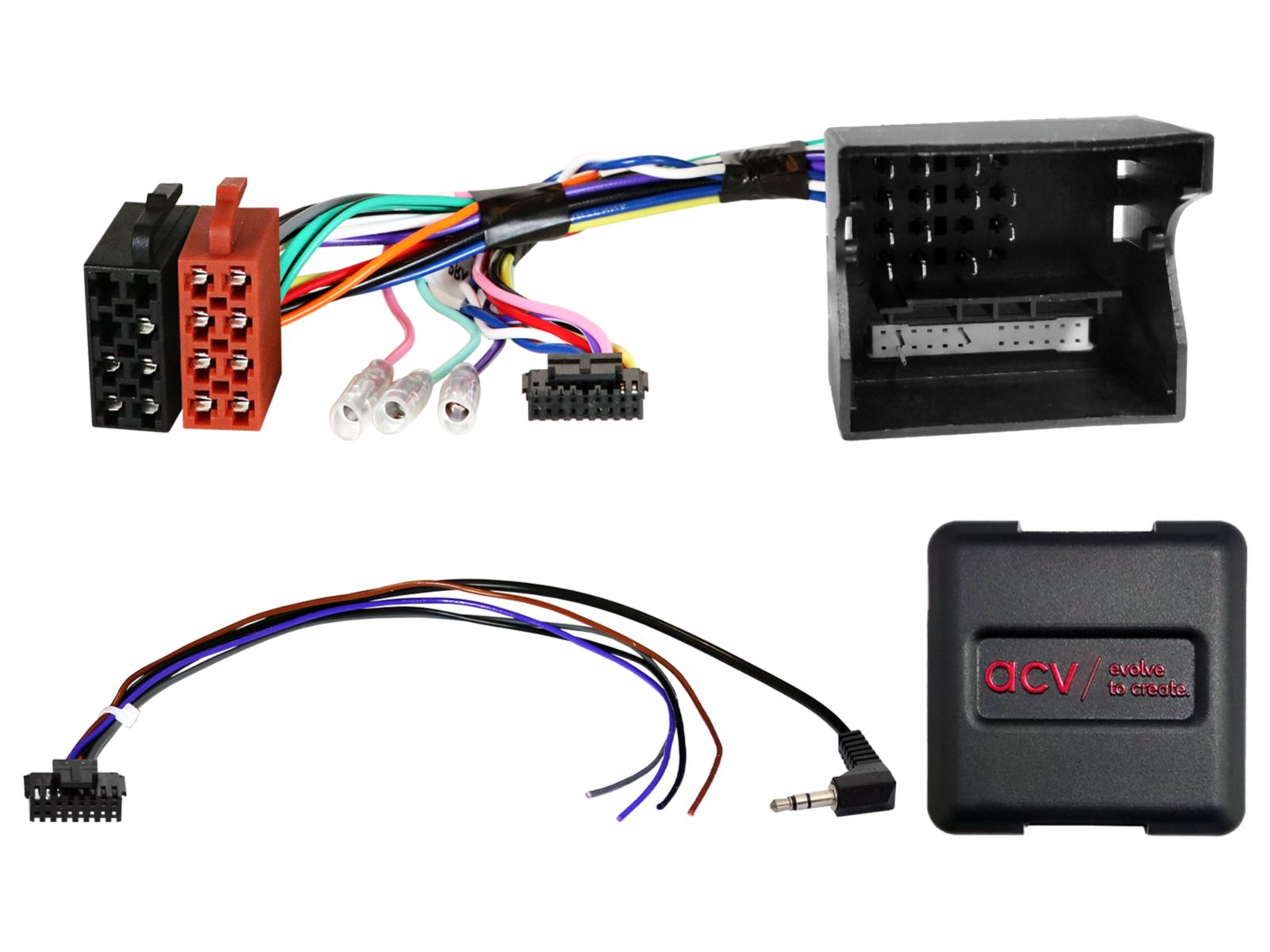

Адаптер за управление на бутоните на волана за Ford ACV SWC 42XFO003-0

Бъдете първият, който ще направи отзив за този продукт

адаптер за волан за Ford C-Max (DM2) (11/03->05/07, 05/07->09/10), Fiesta (JH1/JD3) (10/05->09/08), Focus (DA3) (11/04->03/08, 02/08->03/11), Fusion (JU2) (10/05->07/12), Galaxy II (WA6) (03/06->04/10, 05/10->05/15), Kuga (DM2) (06/08->12/12 с бележка), Mondeo III (B4Y/B5Y/BWY) (06/03->04/05 с бележка, 05/05->06/07 с бележка), Mondeo IV (BA7) (06/07->10/10 с бележка, 11/10->08/14 с бележка), S-Max (WA6) (06/06->04/10 с бележка, 05/10->05/15 с бележка), Transit (F**6) (07/06->03/14), Transit Connect (P*2) (06/06->07/13)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата Съвети и помощ
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

Описание и параметри
Рейтинг0
Категория

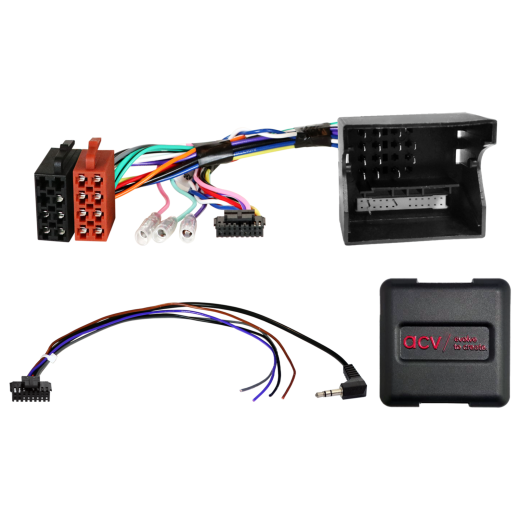

Адаптер за управление на бутоните на волана за Ford ACV SWC 42XFO003-0

Запазете оригиналните функции за управление на автомобилната уредба от волана при смяна на оригиналното радио с афтърмаркет устройство. В зависимост от нивото на оборудване на автомобила, обхвата на функциите и софтуера на новоинсталираното радио, някои функции могат да бъдат ограничени или заменени от други. Сравнете показаните конектори на кабелната инсталация с конекторите във вашия автомобил и се уверете, че съвпадат както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM радиа. Преди окончателния монтаж проверете функционирането на автомобила, настройките на системата и правилното функциониране на управлението от волана.

Предназначено за автомобили

Ford C-Max (DM2) (11/2003 -> 05/2007) - оригинално OEM радио.
Ford C-Max (DM2) (05/2007 -> 09/2010) - оригинално OEM радио.
Ford Fiesta (JH1/JD3) (10/2005 -> 09/2008) - оригинално OEM радио.
Ford Focus (DA3) (11/2004 -> 03/2008) - оригинално OEM радио.
Ford Focus (DA3) (02/2008 -> 03/2011) - оригинално OEM радио.
Ford Fusion (JU2) (10/2005 -> 07/2012) - оригинално OEM радио.
Ford Galaxy II (WA6) (03/2006 -> 04/2010) - оригинално OEM радио.
Ford Galaxy II (WA6) (05/2010 -> 05/2015) - оригинално OEM радио.
Ford Kuga (DM2) (06/2008 -> 12/2012) - автомобили с PDC, проверете функцията без OEM радио.
Ford Mondeo III (B4Y/B5Y/BWY) (06/2003 -> 04/2005) - автомобили с PDC, проверете функцията без OEM радио.
Ford Mondeo III (B4Y/B5Y/BWY) (05/2005 -> 06/2007) - автомобили с PDC, проверете функцията без OEM радио.
Ford Mondeo IV (BA7) (06/2007 -> 10/2010) - автомобили с PDC, проверете функцията без OEM радио.
Ford Mondeo IV (BA7) (11/2010 -> 08/2014) - автомобили с PDC, проверете функцията без OEM радио.
Ford S-Max (WA6) (06/2006 -> 04/2010) - автомобили с PDC, проверете функцията без OEM радио.
Ford S-Max (WA6) (05/2010 -> 05/2015) - автомобили с PDC, проверете функцията без OEM радио.
Ford Transit (F**6) (07/2006 -> 03/2014) - оригинално OEM радио.
Ford Transit Connect (P*2) (06/2006 -> 07/2013) - оригинално OEM радио.

CAN Bus информация

Конектор: 40-пинов Quadlock Ford.
Изход за OEM управление от волана: 3,5 мм жак или свободен проводник.
Аналогово управление от волана.
Поддържани OEM радиа: 5000C, 6000CD, 6006CD, Sony.
Поддържана OEM навигация: Audio Systems OEM Sat Nav с слот за карта отпред.
Автомобили без 7" OEM цветен дисплей Sat Nav с интегрирана климатизация.
Автомобили без CAN Bus поддръжка за паркинг асистент (PDC).

Важни допълнителни информации

Предоставени сигнали: червен – +12V клема 15, оранжев – +12V осветление клема 58, лилаво/бяло – +12V сигнал за задна предавка, розов – сигнал за скорост, зелен – GND сигнал за ръчна спирачка.
Максимално натоварване на изходите: 250 mA. При потребление над 250 mA използвайте релe с резистивна бобина минимум 75 ома (1 реле) или 150 ома (2 релета).
За пълната активация на адаптера е необходимо да поръчате междинен кабел за конкретната марка радио.

Общи указания за инсталация

Проверка преди монтажа:

Проверете всички функции за управление и настройки на автомобила с оригиналната OEM главна единица.
Демонтажът на оригиналното радио извършвайте при изключено захранване.
Проверете всички връзки на интерфейса, дали са правилно свързани – при изключено захранване.

Свързване и ред на свързване:

Настройката и хардуерната конфигурация на интерфейса извършете при изключено захранване.
Проверете конфигурацията на свързващия кабел към HU.
Свържете кабела към HU според инструкциите на aftermarket устройството.
Свържете останалите проводници според инструкциите за устройството.
Свържете цялата инсталация с автомобила – главната захранваща връзка свържете последна.
Извършете софтуерната конфигурация на интерфейса според инструкциите в описанието на продукта или ръководството.
Конфигурирайте афтърмаркет HU (управление от волана, камера, handsfree, захранване на антената и т.н.).
Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и кабела на HU:

Всички промени извършвайте при изключено захранване.
След промяната повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

Върнете оригиналната OEM HU.
Стартирайте оригиналната единица.
Изчакайте за заспиване на CAN Bus системата.
Проверете хардуерната конфигурация на интерфейса.
След заспиването на CAN Bus повторете стъпки 5 до 8, посочени по-горе.

При промени в окабеляването или воденето на кабели:

Свързването и модификациите трябва да се извършват само от професионално обучен персонал.
Всички промени трябва да бъдат проверени преди свързване по отношение на одобрението от производителя или влиянието върху гаранцията на автомобила.
Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на окабеляване на автомобила преди свързване.
Извършвате модификации на собствен риск, без гаранция за функциониране.
Модификациите се извършват на собствен риск, без гаранция за избягване на повреди по автомобила, устройството или интерфейса.
Промени по предварително монтирана кабелна инсталация могат да доведат до загуба на гаранцията на продукта.
