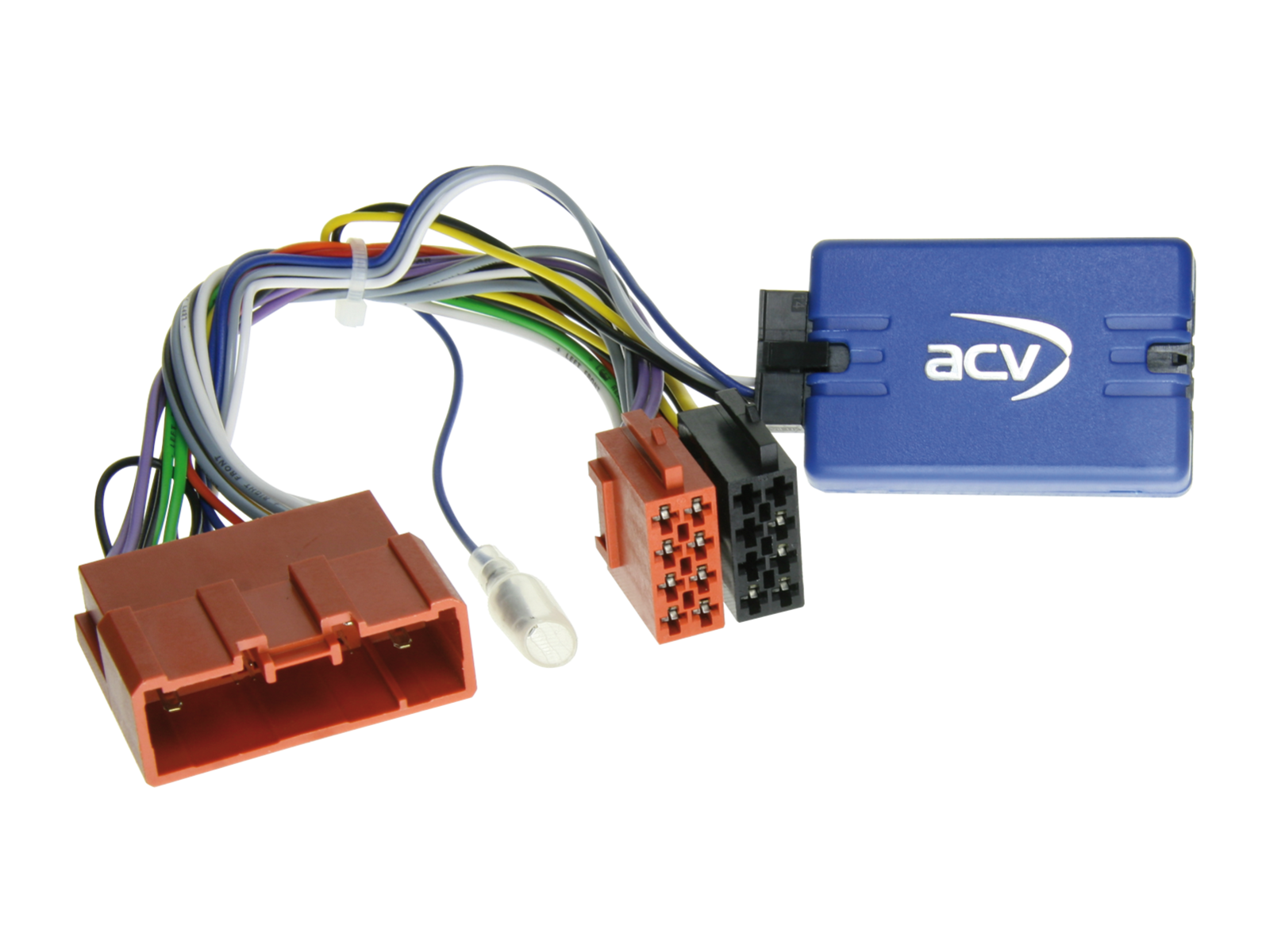

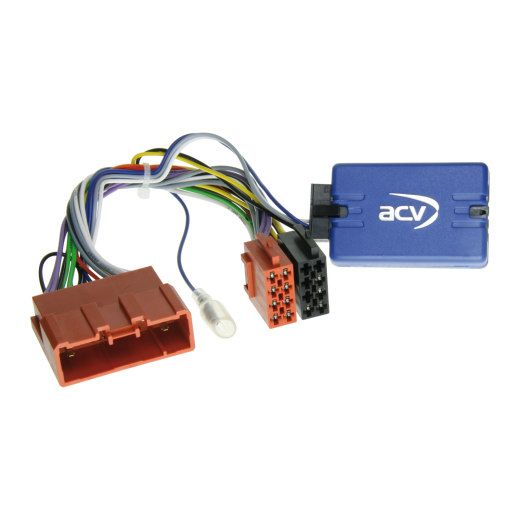

Адаптер за управление на бутоните на волана за Mazda ACV SWC 42SMZ009-0
адаптер за волан за Mazda 6 (GJ) (02/13->02/15), CX-5 (GH) (04/12->02/15), CX-7 (ER) (10/07->09/09) и CX-7 (ER) (10/09->09/13)
Повече за продукта
Повече за продукта
Ще ви помогнем с покупката ви.
- Използвайте нашата Съвети и помощ
- Можете да ни върнете стоките в рамките на 14 дни
- Изпробвайте продукта в нашия магазин
Адаптер за управление на бутоните на волана за Mazda ACV SWC 42SMZ009-0
Запазете първоначалните функции за управление на автомобилното радио от волана при смяна на оригиналното радио с неоригинална единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на неоригиналната единица някои функции може да бъдат ограничени или заменени с други. Сравнете показаните конектори на адаптера с конекторите във вашия автомобил и се уверете, че съвпадат както визуално, така и технически. Проверете дали в автомобила е използвано някое от посочените оригинални аудиоустройства. Преди окончателното монтиране проверете функциите на автомобила, настройките и управлението от волана.
Предназначено за автомобили
- Mazda 6 (GJ) (02/2013->02/2015) с 24 Pin Mazda конектор, без BOSE аудиосистема, при версии с BOSE използвайте адаптер 42smz009, при версии със Sanyo 2-DIN OEM навигация OEM камера 4 Pin зелен конектор Video+ / червен Video.
- Mazda CX-5 (GH) (04/2012->02/2015) с 24 Pin Mazda конектор, без BOSE аудиосистема, при версии с BOSE използвайте адаптер 42smz009, OEM радио Panasonic.
- Mazda CX-7 (ER) (10/2007->09/2009) с 24 Pin Mazda конектор, без BOSE аудиосистема, при версии с BOSE използвайте адаптер 42smz009.
- Mazda CX-7 (ER) (10/2009->09/2013) с 24 Pin Mazda конектор, без BOSE аудиосистема, при версии с BOSE използвайте адаптер 42smz009.
CAN Bus информация
- Свързване: 24 Pin Mazda конектор.
- Свързване: OEM Soundsystem ISO(m) -> ISO(f).
- Автомобили без BOSE аудиосистема — за автомобили с BOSE използвайте адаптер 42smz009.
- Преди свързване проверете запояването и функцията на аналоговите сигнали за скорост и ръчна/паркинг спирачка.
- Поддържа настройка на дата/час, настройка на километража и fader.
Важно допълнително инфо
- За пълната активация на адаптера е необходимо да поръчате връзков кабел за конкретната марка радио.
Общи инструкции за инсталация
Проверка преди монтаж
- Проверете всички функции на управлението и настройките на автомобила с оригиналното OEM радио.
- Демонтажът на OEM устройството извършвайте без захранване.
- Проверете всички връзки на интерфейса без захранване.
Свързване и ред на включване
- Всички настройки и конфигурации извършвайте без захранване.
- Проверете конфигурацията на връзковия кабел на радиото.
- Свържете кабела според инструкцията на афтърмаркет радиото.
- Свържете останалите проводници според указанията за устройството.
- Главната захранваща връзка свържете накрая.
- Извършете софтуерната конфигурация на интерфейса според указанията в описанието и BDA.
- Конфигурирайте aftermarket радиото за функции SWC, камера, handsfree, захранване на антена и т.н.
- Направете тест на функцията за управление от волана и комуникацията с автомобила.
Промяна на конфигурацията на интерфейса и HU кабела
- Промените извършвайте без захранване.
- След промяната следвайте стъпки 5–8 по-горе.
В случай на повреда на интерфейса или автомобила
- Върнете в колата оригиналното OEM устройство.
- Включете OEM устройството.
- Изчакайте CAN Bus да влезе в покой.
- Проверете хардуерната конфигурация на интерфейса.
- След като CAN Bus е в покой, следвайте стъпки 5–8 по-горе.
При промени на окабеляването или проводниците
- Промените могат да извършват само професионално обучен персонал.
- Преди свързване проверете съответствието с изискванията на производителя и влияние върху гаранцията.
- Преди свързване проверете функцията чрез измерване и по схемата на автомобила.
- Промените извършвате на собствен риск без гаранция за функционалност.
- Промените извършвате без гаранция за евентуални повреди на автомобила, устройството или интерфейса.
- Промените върху предварително монтирано окабеляване може да анулират гаранцията на продукта.
| Каталожен номер | 42SMZ009-0 |
| Марка | ACV |
| Връзки | Официален уебсайт |
