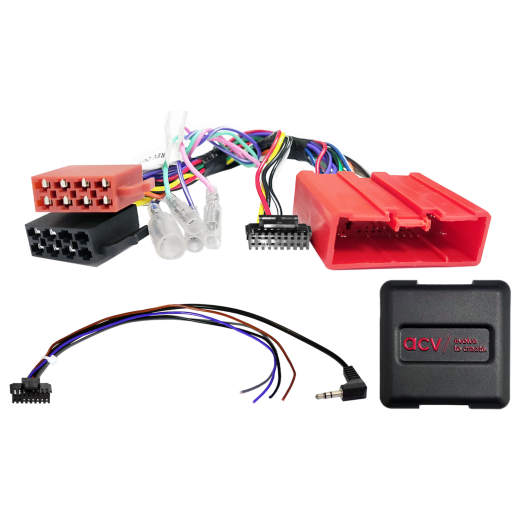

Адаптер за управление на бутоните на волана за Mazda ACV SWC 42XMZ002-0

Бъдете първият, който ще направи отзив за този продукт

адаптер за волан за Mazda 2 (DY) (04/03->10/07), 2 (DE) (10/07->05/15), 3 (BK) (01/04->03/09), 3 (BL) (05/09->09/13), 5 (CR) (06/05->10/10), 5 (CW) (10/10->08/15), 6 (GG/GY) (06/02->02/08), 6 (GJ) (02/13->02/15), 626 (GF/GW) (06/97->07/02), B-Serie II Pickup (07/99->11/06), BT-50 (01/07->07/12), CX-5 (GH) (04/12->02/15), CX7 (ER) (10/07->09/09, 10/09->09/13), Demio (DW) (08/98->08/03), MPV (LW) (12/00->11/05), MX-5 (NB) (04/98->08/05), MX-5 (NC) (10/05->02/09, 02/09->07/15), Premacy (CP) (06/99->05/05), RX-8 (SE) (04/03->10/10) и Tribute (EP) (09/00->11/05)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата Съвети и помощ
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

Описание и параметри
Рейтинг0
Категория

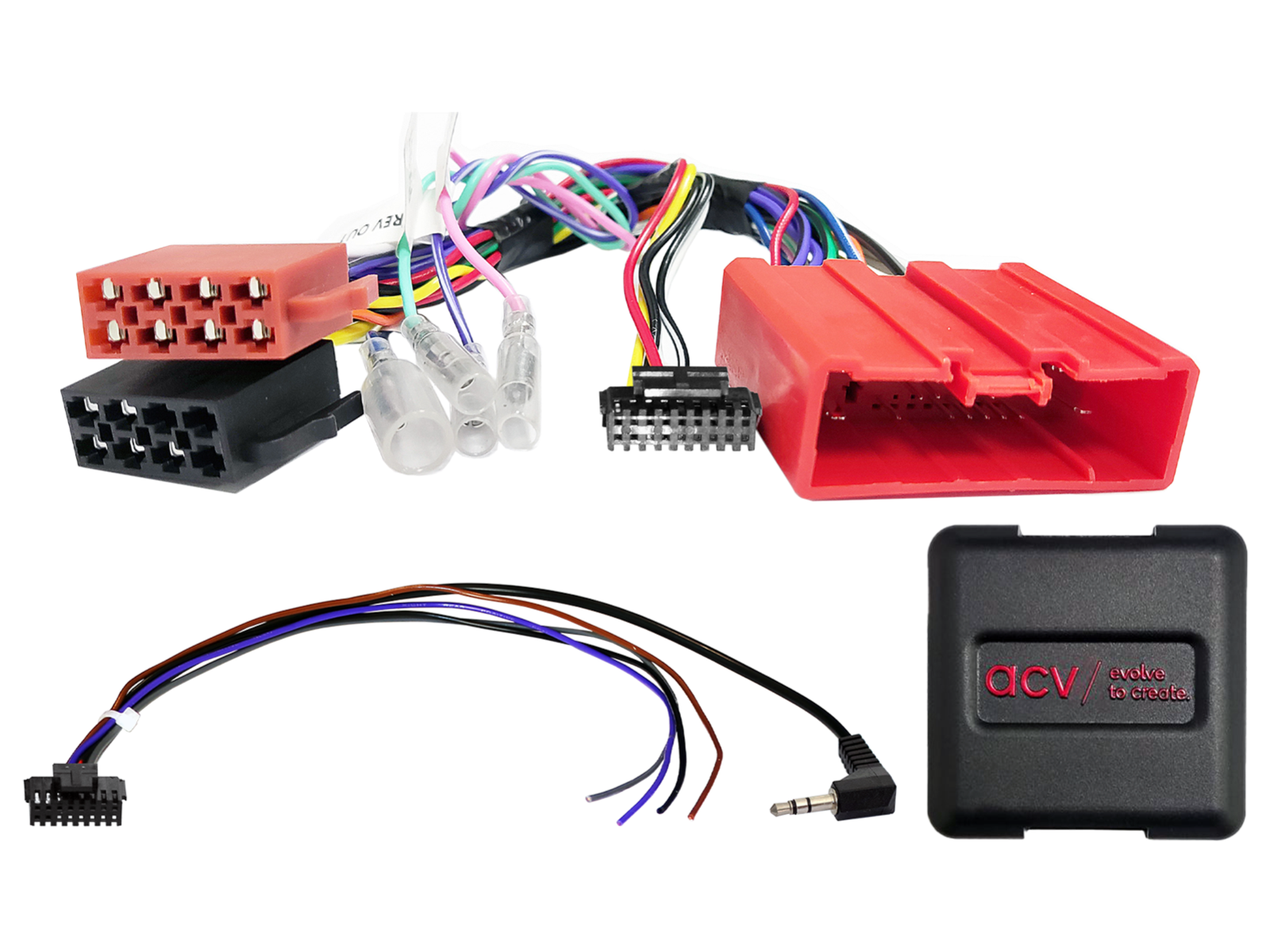

Адаптер за управление на бутоните на волана за Mazda ACV SWC 42XMZ002-0

Запазете оригиналните функции за управление на автомобилното радио от волана при смяна на оригиналното радио с афтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното автомобилно радио, някои функции могат да бъдат ограничени или заменени с други. Сравнете показаните конектори на кабелния сноп с конекторите във Вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от изброените OEM радиа. Преди финален монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

Mazda 2 (DY) (04/2003 -> 10/2007)
Mazda 2 (DE) (10/2007 -> 05/2015) автомобили с Panasonic OEM HU
Mazda 3 (BK) (01/2004 -> 03/2009)
Mazda 3 (BL) (05/2009 -> 09/2013)
Mazda 5 (CR) (06/2005 -> 10/2010) автомобили с Panasonic OEM HU
Mazda 5 (CW) (10/2010 -> 08/2015) автомобили с Panasonic OEM HU
Mazda 6 (GG/GY) (06/2002 -> 02/2008)
Mazda 6 (GJ) (02/2013 -> 02/2015)
Mazda 626 (GF/GW) (06/1997 -> 07/2002)
Mazda B-Serie II Pickup (07/1999 -> 11/2006)
Mazda BT-50 (01/2007 -> 07/2012)
Mazda CX-5 (GH) (04/2012 -> 02/2015)
Mazda CX-7 (ER) (10/2007 -> 09/2009)
Mazda CX-7 (ER) (10/2009 -> 09/2013)
Mazda Demio (DW) (08/1998 -> 08/2003)
Mazda MPV (LW) (12/2000 -> 11/2005)
Mazda MX-5 (NB) (04/1998 -> 08/2005) автомобили с Panasonic OEM HU
Mazda MX-5 (NC) (10/2005 -> 02/2009) автомобили с Panasonic OEM HU
Mazda MX-5 (NC) (02/2009 -> 07/2015) автомобили с Panasonic OEM HU
Mazda Premacy (CP) (06/1999 -> 05/2005)
Mazda RX-8 (SE) (04/2003 -> 10/2010)
Mazda Tribute (EP) (09/2000 -> 11/2005)

Информация за CAN Bus

Конектори и захранване:

Конектор: 24-пинов Mazda.
Конектор: OEM SWC > 3,5 мм жак / свободен проводник.
Синьо/бял проводник: +12V за управление на усилвателя (amp remote).

Съвместимост:

Автомобили с/без BOSE OEM усилвателна система – за автомобили с BOSE OEM усилвател използвайте адаптер артикул: 13-1190-50.
При автомобили с CAN Bus не се поддържа настройката на fader.
Не се поддържа показване на температура.
Не се поддържа настройка на дата/час.

Важна допълнителна информация

За пълната активирация на адаптера е необходимо да поръчате свързващ кабел за конкретната марка автомобилно радио.

Общи указания за инсталиране

Проверки преди монтаж:

Проверете всички функции за управление и настройки на автомобила с оригиналната OEM главна единица.
Изключете оригиналното радио (OEM HU) без напрежение.
Проверете всички връзки на интерфейса дали са правилно свързани – без напрежение.

Свързване и ред на включване:

Проверете настройките и HW конфигурацията на интерфейса – без напрежение.
Проверете конфигурацията на свързващия кабел към радиото – без напрежение.
Свържете кабела към радиото според упътването на следпродажбеното устройство.
Свържете останалите проводници според упътването на устройството.
Свържете цялата инсталация с автомобила – основната захранваща връзка свържете последна.
Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта или упътването.
Конфигурирайте афтърмаркет HU (управление от волана, камера, handsfree, захранване на антена и др.).
Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела:

Всички промени извършвайте без напрежение.
След промяната повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

Инсталирайте отново оригиналната OEM HU.
Стартирайте оригиналната единица.
Иницирайте изключване на CAN Bus системата.
Проверете HW конфигурацията на интерфейса.
След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При изменение на окабеляването или воденето на кабели:

Свързванията и промените могат да бъдат извършвани само от професионално обучен персонал.
Всички промени трябва да бъдат проверени преди свързване по отношение на одобрение от производителя или влияние върху гаранцията на автомобила.
Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на окабеляване на автомобила преди свързване.
Промените се извършват на собствена отговорност, без гаранция за работоспособност.
Промените се извършват на собствен риск, без гаранция за изключване на повреда на автомобила, устройството или интерфейса.
Промени в предварително инсталираното окабеляване могат да доведат до загуба на гаранцията на продукта.
