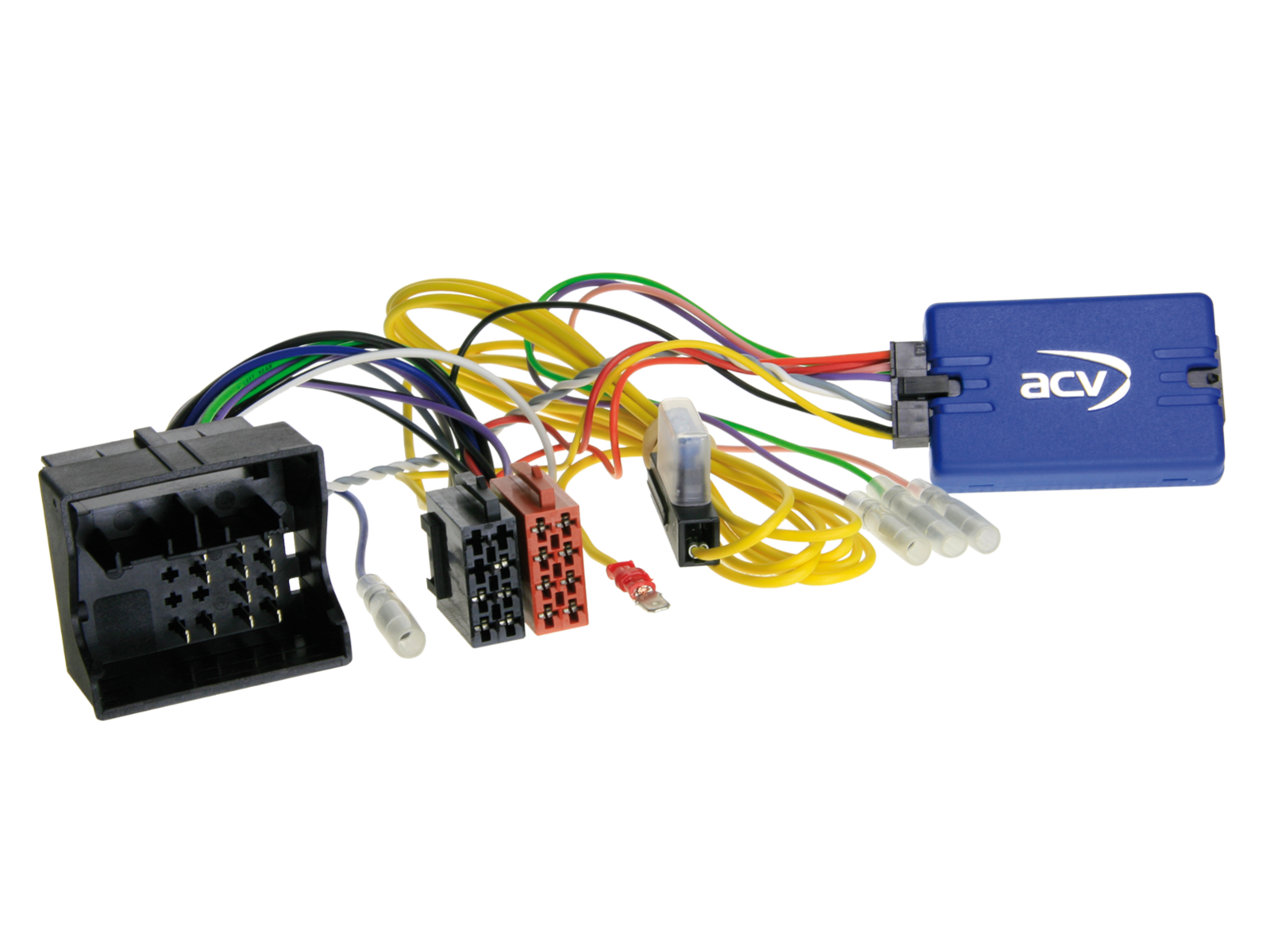

Адаптер за управление на бутоните на волана за Mercedes ACV SWC 42SMC005-0

Бъдете първият, който ще направи отзив за този продукт

адаптер за волан за Mercedes C-class (S204) (09/07->01/11), C-class (W204) (03/07->01/11), E-class (S212) (07/09->01/13) и E-class (W212) (03/09->01/13)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата Съвети и помощ
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

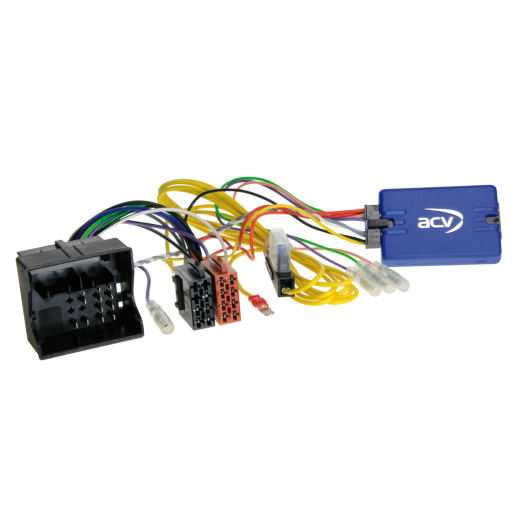

Адаптер за управление на бутоните на волана за Mercedes ACV SWC 42SMC005-0

Описание и параметри
Рейтинг0
Категория

Адаптер за управление на бутоните на волана за Mercedes-Benz ACV SWC 42SMC005-0

Запазете първоначалните функции за управление на автомобилното радио от волана при смяна на оригиналното радио с неоригинална единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на неоригиналната единица някои функции може да бъдат ограничени или заменени с други. Сравнете показаните конектори на адаптера с конекторите във вашия автомобил и се уверете, че съвпадат както визуално, така и технически. Проверете дали в автомобила е използвано някое от посочените оригинални аудиоустройства. Преди окончателното монтиране проверете функциите на автомобила, настройките и управлението от волана.

Предназначено за автомобили

Mercedes-Benz C-class (S204) (09/2007->01/2011) без OEM аудиосистема, свързване към 40 Pin Quadlock и +12V постоянно захранване жълт клема 30 (защитено от батерията), син кабел антенен remote.
Mercedes-Benz C-class (W204) (03/2007->01/2011) без OEM аудиосистема, свързване към 40 Pin Quadlock и +12V постоянно захранване жълт клема 30 (защитено от батерията), син кабел антенен remote.
Mercedes-Benz E-class (S212) (07/2009->01/2013) без OEM аудиосистема, свързване към 40 Pin Quadlock и +12V постоянно захранване жълт клема 30 (защитено от батерията), син кабел антенен remote.
Mercedes-Benz E-class (W212) (03/2009->01/2013) без OEM аудиосистема, свързване към 40 Pin Quadlock и +12V постоянно захранване жълт клема 30 (защитено от батерията), син кабел антенен remote.

CAN Bus информация

Свързване: 40 Pin Quadlock Mercedes конектор.
Захранване: +12 V постоянно захранване жълт клема 30 (батерия, защитено).
Предназначено за автомобили без OEM аудиосистема.
Антенен remote: син кабел +12 V.

Важно допълнително инфо

За пълната активация на адаптера е необходимо да поръчате връзков кабел за конкретната марка радио.

Общи инструкции за инсталация

Проверка преди монтаж

Проверете всички функции на управлението и настройките на автомобила с оригиналното OEM радио.
Демонтажът на OEM устройството извършвайте без захранване.
Проверете всички връзки на интерфейса без захранване.

Свързване и ред на включване

Всички настройки и конфигурации извършвайте без захранване.
Проверете конфигурацията на връзковия кабел на радиото.
Свържете кабела според инструкцията на афтърмаркет радиото.
Свържете останалите проводници според указанията за устройството.
Главната захранваща връзка свържете накрая.
Извършете софтуерната конфигурация на интерфейса според указанията в описанието и BDA.
Конфигурирайте афтърмаркет радиото за функции SWC, камера, handsfree, захранване на антена и т.н.
Направете тест на функцията за управление от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела

Промените извършвайте без захранване.
След промяната следвайте стъпки 5–8 по-горе.

В случай на повреда на интерфейса или автомобила

Върнете в колата оригиналното OEM устройство.
Включете OEM устройството.
Изчакайте CAN Bus да влезе в покой.
Проверете хардуерната конфигурация на интерфейса.
След като CAN Bus е в покой, следвайте стъпки 5–8 по-горе.

При промени на окабеляването или проводниците

Промените могат да извършват само професионално обучен персонал.
Преди свързване проверете съответствието с изискванията на производителя и влияние върху гаранцията.
Преди свързване проверете функцията чрез измерване и по схемата на автомобила.
Промените извършвате на собствен риск без гаранция за функционалност.
Промените извършвате без гаранция за евентуални повреди на автомобила, устройството или интерфейса.
Промените върху предварително монтирано окабеляване може да анулират гаранцията на продукта.
