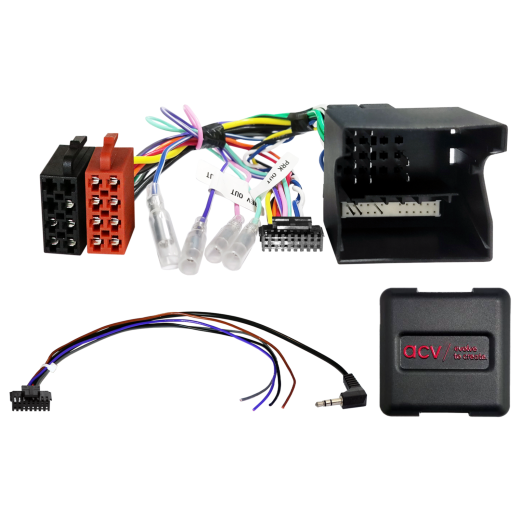

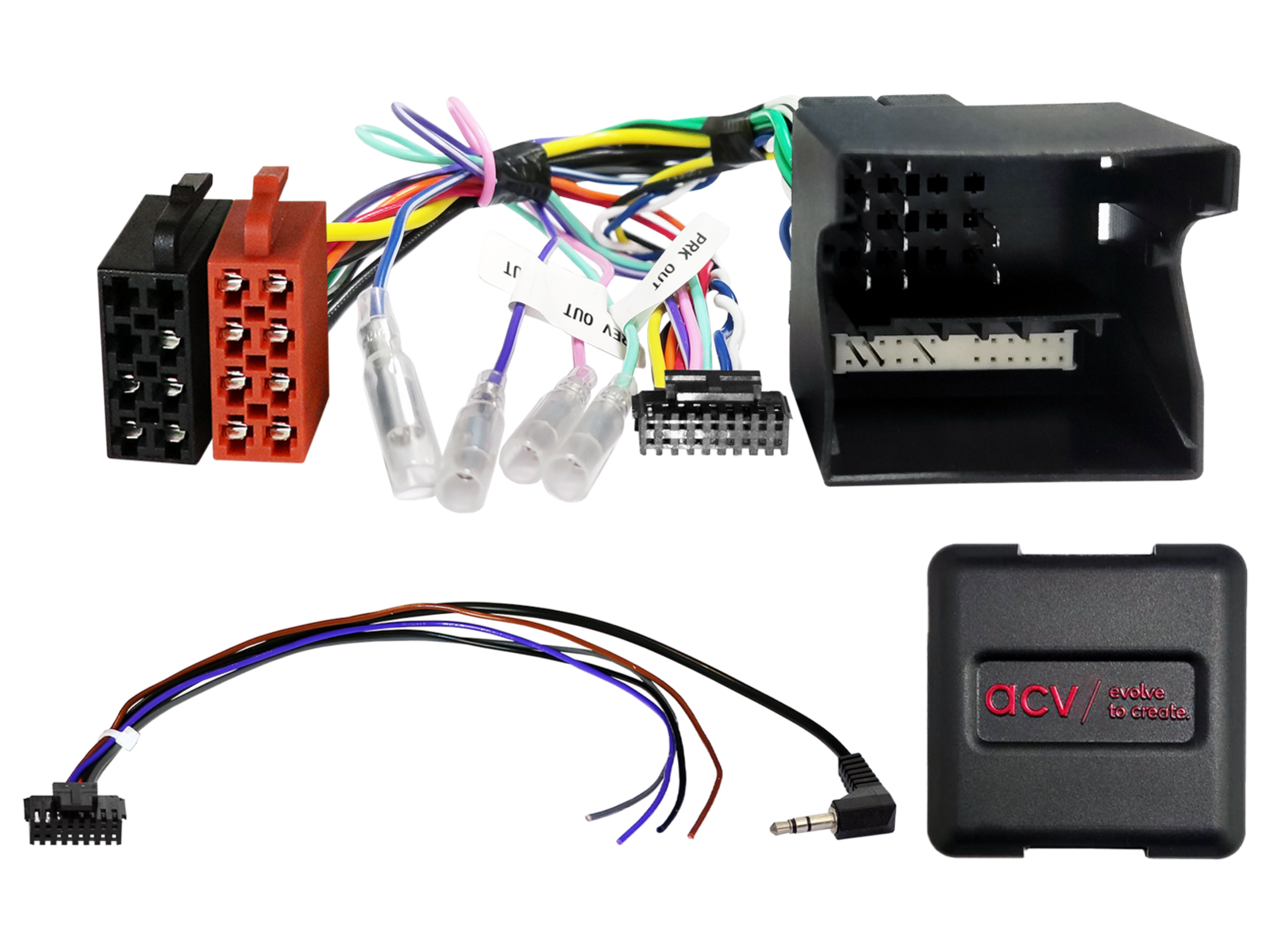

Адаптер за управление на бутоните на волана за Mercedes ACV SWC 42XMC004-0

Адаптер за управление на бутоните на волана за Mercedes-Benz ACV SWC 42XMC004-0

Запазете оригиналните функции за управление на автомобилното радио от волана при смяна на оригиналното радио с афтърмаркет единица. В зависимост от нивото на оборудване на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да настъпят ограничения или замяна на някои функции с други. Сравнете показаните конектори на окабеляването с конекторите в автомобила и се уверете, че съвпадат както технически, така и визуално. Проверете дали е било първоначално инсталирано някое от изброените OEM радио. Преди окончателния монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

• Mercedes-Benz CLS-class (W219) (10/2004 -> 06/2008)
• Mercedes-Benz E-class (S211/W211) (03/2002 -> 02/2008) функцията за електрическо товарно отделение не се поддържа
• Mercedes-Benz SLK-class (R171) (03/2004 -> 03/2008)

Информация за CAN Bus

Конектори и захранване:

• Конектор: 40-пинов Quadlock MB2 Mercedes.
• Конектор: OEM SWC > 3,5 мм жак / свободен проводник.

Съвместимост и ограничения:

• Автомобили с 2-DIN Audio 20 OEM HU.
• Автомобили без 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM навигация.
• Автомобили без Audio Gateway.
• Автомобили без OEM усилвателна система Harman Kardon.
• Автомобили с Audio Gateway – удължителен кабел Audio Gateway>ISO 2,5 m (артикул: 1195-25-2500-0) или Audio Gateway>ISO 6,5 m (артикул: 1195-25-6500-0).
• SWC Mercedes различни модели ISO/10 Pin ISO/Mini ISO (артикул: 42a-1190-001).
• Автомобили с Harman Kardon OEM система: Audio 20 OEM HU – адаптер за активна система Mercedes Audiogateway MOST>RCA (артикул: 13-1190-51).
• Автомобили с Audio 50 APS Comand NTG2 / NTG2.5 OEM навигация – SWC Mercedes CLS/E/SLK Harman Kardon Multilead Amp MOST (артикул: 42xmc013-0), настройката на часа не се поддържа – препоръчва се прекодиране на Audio 20 OEM HU, ако е възможно.

Сигнали и товароносимост на изходите:

• Червен: +12 V запалване (Klemme 15).
• Оранжев: +12 V осветление (Klemme 58).
• Лилаво/бял: +12 V сигнал за задна предавка.
• Розов: сигнал за скорост (Speed pulse).
• Зелен: GND сигнал за ръчна спирачка (паркинг).
• Обща макс. товароносимост на изходите: 250 mA. При по-голям товар използвайте реле – 1 реле с съпротивление на бобината минимум 75 Ω, или 2 релета с общо съпротивление на бобините минимум 150 Ω.

Важна допълнителна информация

• Управление от волана (SWC) чрез CAN Bus. При реимпортни автомобили или автомобили с различен софтуер може да има несъвместимост на функциите.
• За пълната активация на адаптера е необходимо да се поръча междинен кабел за конкретната марка на радиото.

Общи указания за монтаж

Проверка преди монтаж:

1. Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
2. Изключете оригиналното радио (OEM HU) без захранване.
3. Проверете всички връзки на интерфейса дали са правилно свързани – без захранване.

Свързване и ред на включване:

1. Проверете настройките и HW конфигурацията на интерфейса – без захранване.
2. Проверете конфигурацията на кабела за свързване към радиото – без захранване.
3. Свържете кабела към радиото според инструкциите за афтърмаркет устройството.
4. Свържете останалите проводници според инструкциите на устройството.
5. Свържете цялата инсталация към автомобила – главната захранваща връзка свържете последна.
6. Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или в ръководството.
7. Конфигурирайте афтърмаркет HU (управление от волана, камера, handsfree, захранване на антената и други).
8. Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и кабела към HU:

• Всички промени правете без захранване.
• След промяната повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или на системата на автомобила:

• Отново инсталирайте оригиналната OEM HU.
• Стартирайте оригиналната единица.
• Инициирайте изключване на CAN Bus системата.
• Проверете HW конфигурацията на интерфейса.
• След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени в окабеляването или прокарването на кабели:

• Свързването и промените могат да бъдат извършвани само от квалифициран персонал.
• Всички промени трябва да бъдат предварително проверени с оглед одобрение от производителя или влияние върху гаранцията на автомобила.
• Всички промени трябва да бъдат проверени преди включване чрез измерване и сравнение със схемата на автомобила.
• Промените се правят на собствена отговорност, без гаранция за функционалност.
• Промените се извършват на собствен риск, без гаранция за изключване на повреда на автомобила, устройството или интерфейса.
• Промени в предварително монтираното окабеляване могат да доведат до загуба на гаранцията на продукта.
