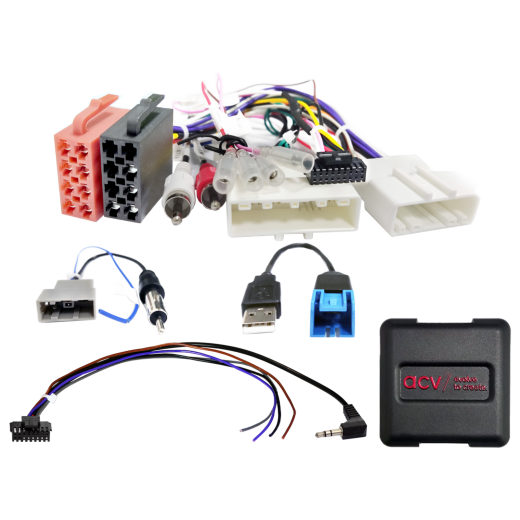

Адаптер за управление на бутоните на волана за Nissan ACV SWC 42XNS009-0

Бъдете първият, който ще направи отзив за този продукт

адаптер за волан за Nissan Pulsar (C13) (10/14->06/18), Qashqai (J11) (03/14->07/17) и X-Trail (T32) (07/14->07/17)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата Съвети и помощ
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

Описание и параметри
Рейтинг0
Категория

Адаптер за управление на бутоните на волана за Nissan ACV SWC 42XNS009-0

Запазете оригиналните функции за управление на радиото от волана при смяна на оригиналното радио с афтърмаркет устройство. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да има ограничение или замяна на някои функции с други. Сравнете показаните конектори на окабеляването с конекторите във вашия автомобил и се уверете, че съвпадат както технически, така и визуално. Проверете дали първоначално е бил инсталиран някой от посочените OEM плейъри. Преди окончателен монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

Nissan Pulsar (C13) (10/2014 -> 06/2018).
Nissan Qashqai (J11) (03/2014 -> 07/2017) автомобили с 360° OEM камерна система изискват SWC адаптер Nissan Qashqai/Rogue/X-Trail 20Pin/32Pin камера артикул: 42xns025.
Nissan X-Trail (T32) (07/2014 -> 07/2017) автомобили с 360° OEM камерна система изискват SWC адаптер Nissan Qashqai/Rogue/X-Trail 20Pin/32Pin камера артикул: 42xns025.

CAN Bus информация

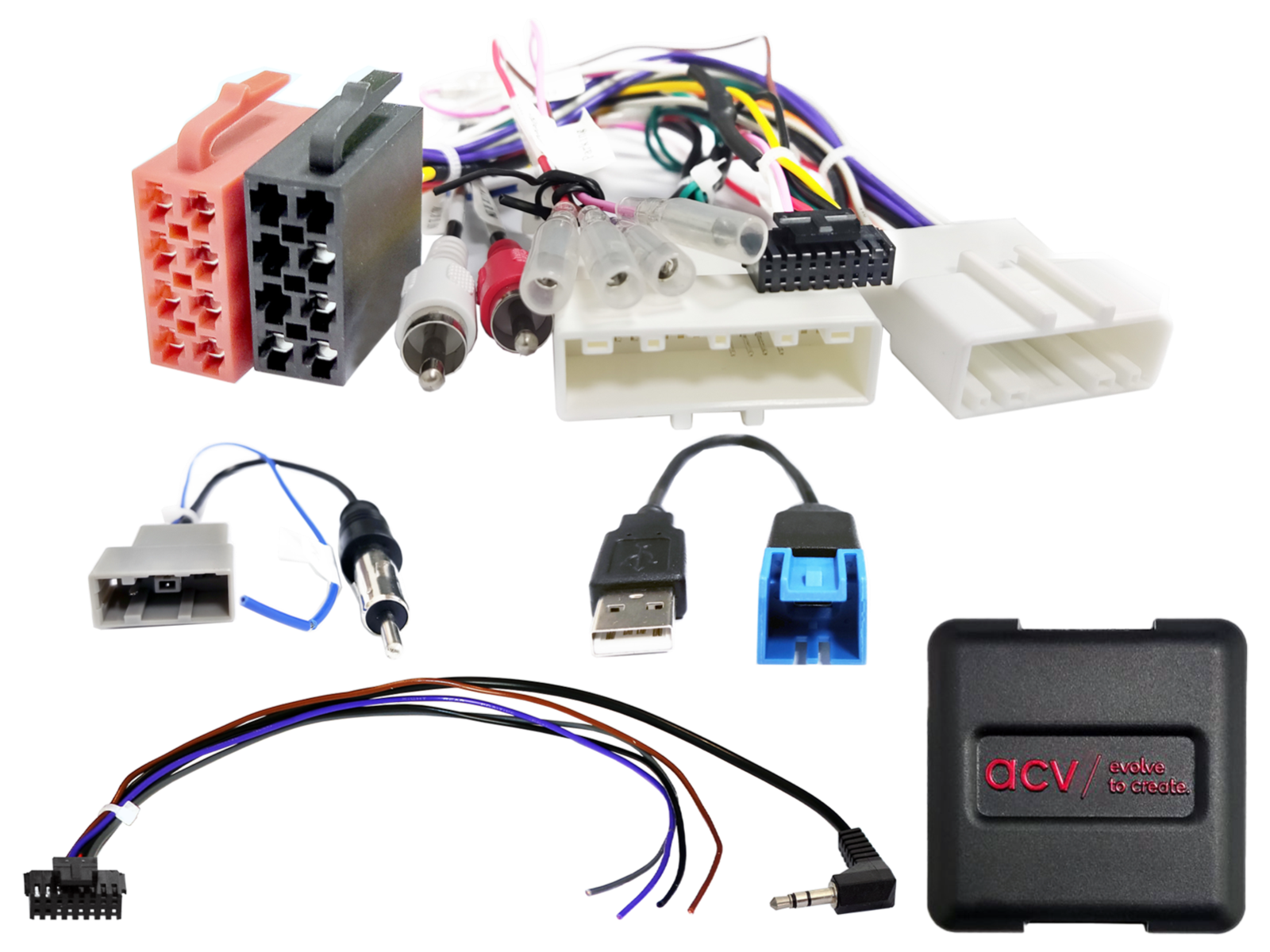

Конектори и захранване:

Конектор: 20 Pin / 32 Pin Nissan.
Конектор: OEM SWC > 3,5mm жак / свободен проводник.
Конектор: OEM антена > GT13(f) > DIN(m).
Конектор: OEM AUX > RCA(m) червен/бял.
Конектор: OEM USB > USB-A.

Захранващи сигнали:

Син: +12V антенен remote.
Червен: +12V превключваем ток клема 15 аналог (ако не се поддържа чрез CAN Bus).

Съвместимост:

Автомобили с оборудване модел Visia.
Автомобили без OEM навигация.
Автомобили без 360° OEM камерна система.
Поддържа се настройка на дата/час.
Настройката на AUX през мултифункционалния дисплей е поддържана (вижте ръководството).

Бележки за OEM AUX:

Преди инсталация проверете правилното свързване чрез измерване.

Важна допълнителна информация

За пълната активация на адаптера е необходимо да се поръча междинен кабел за конкретната марка радио.

Общи указания за инсталация

Проверка преди монтаж:

Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
Изключете оригиналното радио (OEM HU) при липса на захранване.
Проверете всички свързвания на интерфейса (interface), дали са правилно включени – при липса на захранване.

Свързване и ред на включване:

Проверете настройките и HW конфигурацията на интерфейса – при липса на захранване.
Проверете конфигурацията на кабела за свързване към радиото – при липса на захранване.
Свържете кабела към радиото според инструкциите за aftermarket устройството.
Свържете останалите проводници според инструкциите за устройството.
Свържете цялата инсталация към автомобила – основната захранваща връзка свържете накрая.
Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или ръководството.
Конфигурирайте афтърмаркет HU (управление от волана, камера, handsfree, захранване на антената и други).
Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела:

Всички промени извършвайте при липса на захранване.
След промяна повторете стъпки 5 до 8, посочени по-горе.

При повреда на интерфейса или системата на автомобила:

Инсталирайте отново оригиналната OEM HU.
Стартирайте оригиналната единица.
Инициирайте изключване на CAN Bus системата.
Проверете HW конфигурацията на интерфейса.
След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени в окабеляването или воденето на кабели:

Свързване и промени могат да извършват само професионално обучен персонал.
Всички промени трябва да бъдат предварително проверени по отношение на одобрение от производителя или влияние върху гаранцията на автомобила.
Всички промени трябва да бъдат преди включване проверени чрез измерване и сравнение със схемата на окабеляване на автомобила.
Промените извършвате на своя отговорност, без гаранция за функционалност.
Промените са за ваша сметка, без гаранция, че ще се избегнат повреди на автомобила, устройството или интерфейса.
Промени в предварително монтираното окабеляване могат да доведат до загуба на гаранцията на продукта.
