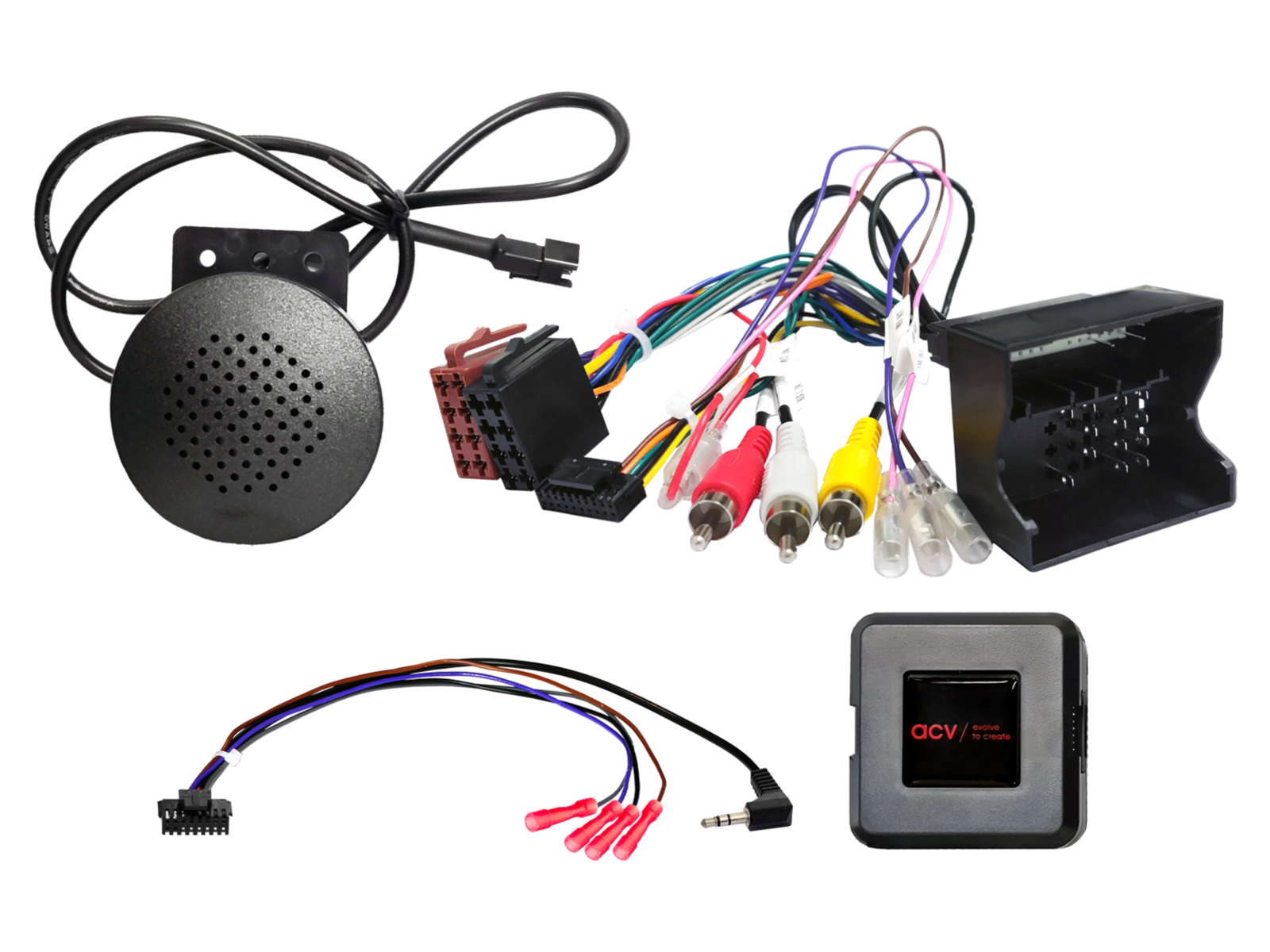

Адаптер за управление на бутоните на волана за Citroen / Fiat / Opel / Peugeot ACV SWC 42XPG013-0

Бъдете първият, който ще направи отзив за този продукт

адаптер за волан за Citroën Berlingo (7) (06/08->03/12), Berlingo (7) (04/12->05/15), Berlingo (7) (06/15->06/18), C2 (J) (12/04->12/09), C3 (F) (10/05->01/10), C3 (S) (01/10->01/17), C4 (L) (11/04->08/10), C5 (D) (10/04->04/08), C8 (E) (01/08->07/12), C8 (E) (07/12->06/14), DS3 (S) (03/10->07/14), Jumpy (V) (02/07->05/16), Jumpy (V) (09/16->01/24), Spacetourer (V) (03/16->03/24) и Fiat Scudo (ZAF 270) (02/07->07/16), Opel Vivaro C (V) (09/19->01/24), Zafira Life V (V) (02/19->01/24), Peugeot 207 (WC) (06/06->06/09), 207 (W) (06/09->07/15), 208 (C) (04/12->04/15), 307 (3/3 Break/3 SW/3 CC) (06/05->03/09), 308 (4/4 GTI/4 SW/4 CC) (09/07->07/15), 407 (6/6 SW/6 Coupé) (05/04->07/08), 407 (6/6 SW/6 Coupé) (02/06->03/11), 607 (9) (10/04->04/09), 807 (E) (07/02->02/08), 807 (E) (02/08->06/14), 3008 (OU) (06/09->10/13), 5008 (O) (10/09->10/13), Bipper (A) (12/07->12/15), Expert (X) (02/07->08/16), Expert (X) (03/16->04/24), Partner (7) (05/08->03/12), RCZ (4J) (04/10->09/15) и Traveller (V) (03/16->04/24)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата Съвети и помощ
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

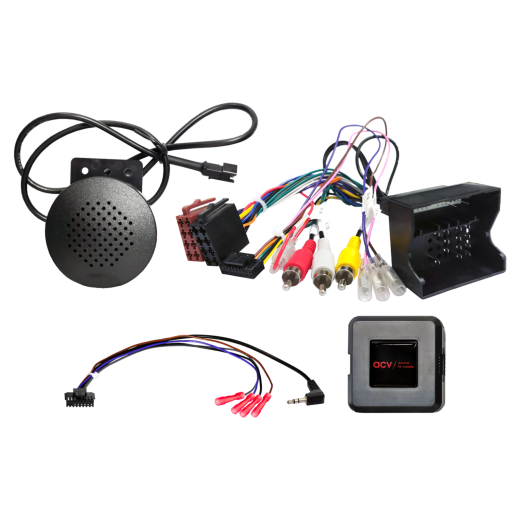

Адаптер за управление на бутоните на волана за Citroen / Fiat / Opel / Peugeot ACV SWC 42XPG013-0

Описание и параметри
Рейтинг0
Категория

Адаптер за управление на бутоните на волана за Citroën / Fiat / Opel / Peugeot / Toyota ACV SWC 42XPG013-0

Запазете оригиналните функции за управление на автомагнитолата от волана при смяна на оригиналното радио с aфтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираната автомагнитола може да има ограничение или замяна на някои функции с други. Сравнете показаните конектори на окабеляването с конекторите във вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали е била инсталирана някоя от изброените OEM автомагнитоли. Преди финалния монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

Citroën Berlingo (7) (06/2008 -> 03/2012) - оригинално OEM радио.
Citroën Berlingo (7) (04/2012 -> 05/2015) - оригинално OEM радио.
Citroën Berlingo (7) (06/2015 -> 06/2018) - оригинално OEM радио.
Citroën C2 (J) (12/2004 -> 12/2009) - оригинално OEM радио.
Citroën C3 (F) (10/2005 -> 01/2010) - оригинално OEM радио.
Citroën C3 (S) (01/2010 -> 01/2017) - оригинално OEM радио.
Citroën C4 (L) (11/2004 -> 08/2010) - оригинално OEM радио.
Citroën C5 (D) (10/2004 -> 04/2008) - оригинално OEM радио.
Citroën C8 (E) (01/2008 -> 07/2012) - оригинално OEM радио.
Citroën C8 (E) (07/2012 -> 06/2014) - оригинално OEM радио.
Citroën DS3 (S) (03/2010 -> 07/2014) - оригинално OEM радио.
Citroën Jumpy (V) (02/2007 -> 05/2016) - оригинално OEM радио.
Citroën Jumpy (V) (09/2016 -> 01/2024) - оригинално OEM радио, автомобили с PDC и Clarion MQ-RD6 OEM HU с монохромен дисплей и централен ротационен контролер.
Citroën Spacetourer (V) (03/2016 -> 03/2024) - оригинално OEM радио, автомобили с PDC и Clarion MQ-RD6 OEM HU с монохромен дисплей и централен ротационен контролер.

Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) - оригинално OEM радио.

Opel Vivaro C (V) (09/2019 -> 01/2024) - оригинално OEM радио, автомобили с PDC и Clarion MQ-RD6 OEM HU с монохромен дисплей и централен ротационен контролер.
Opel Zafira Life V (V) (02/2019 -> 01/2024) - оригинално OEM радио, автомобили с PDC и Clarion MQ-RD6 OEM HU с монохромен дисплей и централен ротационен контролер.

Peugeot 207 (WC) (06/2006 -> 06/2009) - оригинално OEM радио.
Peugeot 207 (W) (06/2009 -> 07/2015) - оригинално OEM радио.
Peugeot 208 (C) (04/2012 -> 04/2015) - оригинално OEM радио.
Peugeot 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009) - оригинално OEM радио.
Peugeot 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015) - оригинално OEM радио.
Peugeot 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008) - оригинално OEM радио.
Peugeot 407 (6/6 SW/6 Coupé) (02/2006 -> 03/2011) - оригинално OEM радио.
Peugeot 607 (9) (10/2004 -> 04/2009) - оригинално OEM радио.
Peugeot 807 (E) (07/2002 -> 02/2008) - оригинално OEM радио.
Peugeot 807 (E) (02/2008 -> 06/2014) - оригинално OEM радио.
Peugeot 3008 (OU) (06/2009 -> 10/2013) - оригинално OEM радио.
Peugeot 5008 (O) (10/2009 -> 10/2013) - оригинално OEM радио.
Peugeot Bipper (A) (12/2007 -> 12/2015) - оригинално OEM радио.
Peugeot Expert (X) (02/2007 -> 08/2016) - оригинално OEM радио.
Peugeot Expert (X) (03/2016 -> 04/2024) - оригинално OEM радио, настройките на автомобила не се поддържат.
Peugeot Partner (7) (05/2008 -> 03/2012) - оригинално OEM радио.
Peugeot RCZ (4J) (04/2010 -> 09/2015) - оригинално OEM радио.
Peugeot Traveller (V) (03/2016 -> 04/2024) - оригинално OEM радио, настройките на автомобила не се поддържат.

CAN Bus информация

Конектори и захранване:

Конектор: 40-пинов Quadlock Citroën / Peugeot.
Свързване на OEM управление от волана: 3,5 mm жак или свободен проводник към входа SWC на радиото.
Свързване на OEM AUX: RCA (червен/бял).
RCA конектор (жълт) не е свързан.
Автомобили с ECO режим: свържете постоянно +12 V захранване (клема 30) от кутията с предпазители — с предпазител.

Настройки:

Настройка на DIP прекъсвачите според производителя на aфтърмаркет единицата (вижте BDA).

Съвместимост с автомобили:

Поддържа се PDC отзад.
Поддържат се настройките на автомобила (освен ако не е посочено друго).
Автомобили без OEM усилвателна система JBL.

Специални случаи и предупреждения:

Автомобили Peugeot CC: SWC Citroën/Fiat/Peugeot/Toyota Quadlock PDC – артикул 42a-1041-008.
Автомобили с Continental RD45 OEM HU с регулатор на звука: SWC Citroën/Fiat/Peugeot/Toyota Quadlock PDC – артикул 42a-1041-008.

Важно допълнително уточнение

Съвместим с aфтърмаркет aвторадиа с аналогов или цифров вход за управление от волана.
За пълно активиране на адаптера е необходимо да поръчате свързващ кабел за конкретната марка aвторадиo.

Общи указания за инсталация

Проверка преди монтаж:

Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
Изключете оригиналното радио (OEM HU) при изключено захранване.
Проверете всички връзки на интерфейса дали са правилно свързани – без захранване.

Свързване и ред на включване:

Настройте и проверете HW конфигурацията на интерфейса – без захранване.
Проверете конфигурацията на свързващия кабел към HU – без захранване.
Свържете кабела към HU според инструкциите на aфтърмаркет устройството.
Свържете останалите проводници според инструкциите на устройството.
Свържете цялата инсталация с автомобила – основното захранващо свързване направете накрая.
Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта или ръководството.
Конфигурирайте aфтърмаркет HU (управление от волана, камера, handsfree, захранване на антената и др.).
Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и кабела към HU:

Всички промени извършвайте без захранване.
След промяната повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

Инсталирайте отново оригиналното OEM HU.
Стартирайте оригиналната единица.
Инициирайте изключване на CAN Bus системата.
Проверете HW конфигурацията на интерфейса.
След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени на окабеляването или воденето на кабели:

Свързването и модификациите могат да бъдат извършвани само от квалифициран персонал.
Всички промени трябва да бъдат проверени преди свързване по отношение на одобрение от производителя или влияние върху гаранцията на автомобила.
Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на свързване на автомобила преди свързване.
Извършвате модификациите на собствена отговорност, без гаранция за функционалност.
Модификациите се извършват на собствен риск, без гаранция за предотвратяване на повреди на автомобила, устройството или интерфейса.
Промените в предварително монтираното окабеляване могат да доведат до загуба на гаранцията на продукта.
