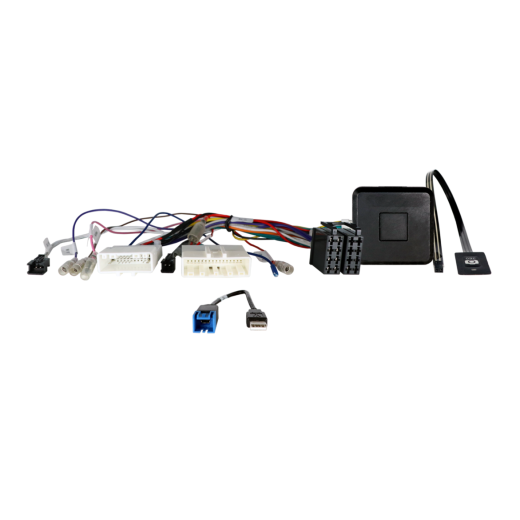

Адаптер за управление на бутоните на волана за Nissan ACV SWC 42XNS025-0

Адаптер за управление на бутоните на волана за Nissan ACV SWC 42XNS025-0

Запазете оригиналните функции за управление на авторадиото от волана при смяна на оригиналното радио с афтърмаркет устройство. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираната автомагнитола може да има ограничения или някои функции да бъдат заместени с други. Сравнете показаните конектори на кабелите с конекторите във вашето превозно средство и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от изброените OEM радиа. Преди окончателния монтаж проверете функционалността на автомобила, настройките на системата и правилното функциониране на управлението от волана (SWC).

Подходящо за автомобили

• Nissan Kicks (05/2017 -> 08/2020).
• Nissan Qashqai (J11) (03/2014 -> 10/2018) автомобили с оборудване N-Connecta, N-Vision, Tekna – функциите Nissan Safety Shield не се поддържат: откриване на движение, паркинг асистент, откриване на умора, асистент за мъртъв ъгъл.
• Nissan Rogue II (2014 -> 2019).
• Nissan X-Trail (T32) (07/2017 -> 08/2018).

CAN Bus информация

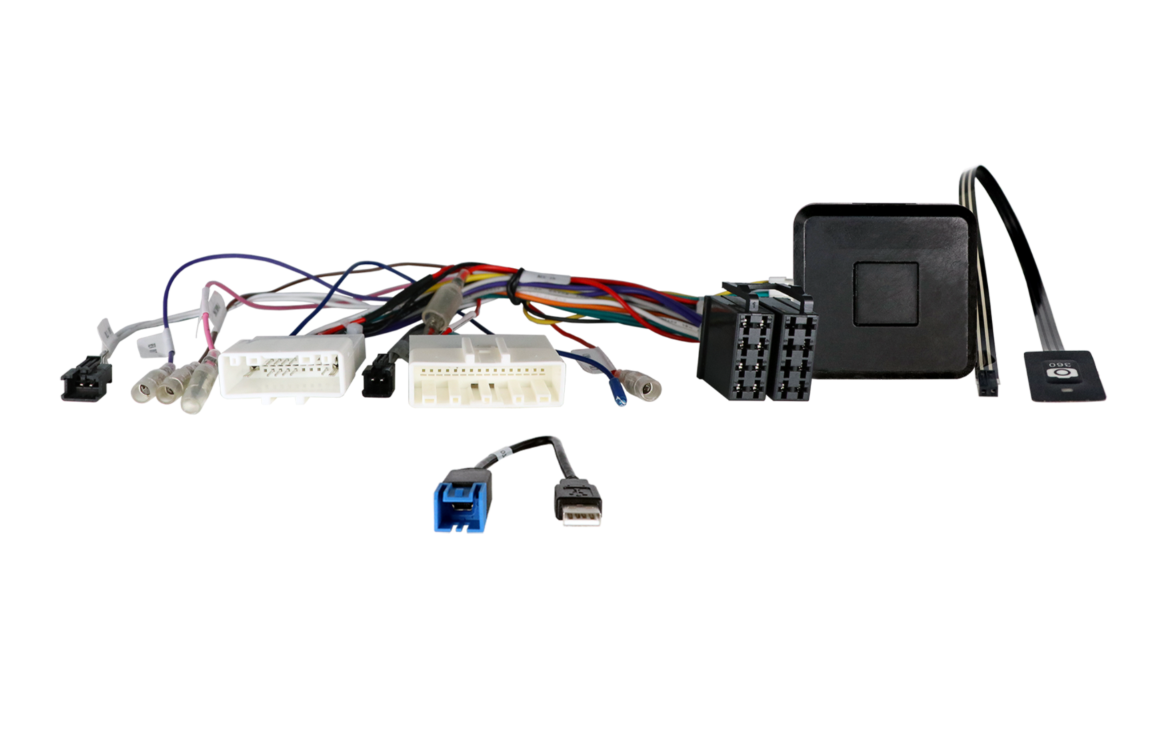

Конектори и захранване:

• Конектор: 20 Pin / 32 Pin Nissan.
• Конектор: OEM SWC > 3,5mm жак / свободен проводник.
• Конектор: OEM AUX > RCA(m) червен/бял.
• Конектор: OEM USB > USB-A.
• Конектор: OEM 360° камерна система > RCA(m) жълт.

Захранващи сигнали:

• Син: +12V антенен remote.
• Червен: +12V включвано захранване (клема 15).
• Оранжев: +12V осветление (клема 58).
• Лилаво/бял: +12V сигнал за заден ход.
• Розов: сигнал за скорост.
• Зелен: GND сигнал паркинг спирачка.

Съвместимост и функции:

• Автомобили с OEM навигация.
• Автомобили с OEM 360° камерна система.
• Поддържа се настройка на дата/час на BC дисплея в режим AUX.
• Поддържа се OEM 360° камерна система.
• Преди инсталация проверете правилното присвояване на OEM AUX чрез измерване.
• При липса на опция AUX в менюто е необходим фабричен рестарт на BC и нова конфигурация.
• Функцията за прескачане на тракове напред/назад може да бъде разменена.

Важно допълнително известие

• За пълна активация на адаптера е необходимо да се поръча свързващ кабел за конкретната марка автомагнитола.

Общи указания за монтаж

Проверки преди монтаж:

1. Проверете всички функции за управление и настройките на автомобила с оригиналната OEM главна единица.
2. Изключете оригиналното радио (OEM HU) от захранването.
3. Проверете всички връзки на интерфейса дали са правилно свързани – без захранване.

Свързване и последователност на инсталацията:

1. Проверете настройките и хардуерната конфигурация на интерфейса – без захранване.
2. Проверете конфигурацията на свързващия кабел към радиото – без захранване.
3. Свържете кабела към радиото според инструкциите на aftermarket устройството.
4. Свържете останалите проводници според инструкциите на устройството.
5. Свържете цялата инсталация с автомобила – основното захранващо съединение свържете като последно.
6. Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта или в ръководството.
7. Конфигурирайте афтърмаркет HU (управление от волана, камера, handsfree, захранване на антената и др.).
8. Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и кабела за HU:

• Всички промени извършвайте без захранване.
• След промяната повторете стъпки 5 до 8, посочени по-горе.

При повреда на интерфейса или системата на автомобила:

• Поставете отново оригиналния OEM HU.
• Стартирайте оригиналната единица.
• Инициирайте изключване на CAN Bus системата.
• Проверете хардуерната конфигурация на интерфейса.
• След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени в окабеляването или проводниците:

• Свързванията и модификациите могат да се извършват само от професионално обучен персонал.
• Всички промени трябва да бъдат проверени преди свързване по отношение на одобрение от производителя или влияние върху гаранцията на превозното средство.
• Всички модификации трябва да бъдат проверени преди свързване чрез измерване и сравнение със схемата на автомобила.
• Извършвате модификации на собствена отговорност, без гаранция за функционалност.
• Модификациите се извършват на собствен риск, без гаранция за предотвратяване на повреди на автомобила, устройството или интерфейса.
• Модификации по предварително поставената кабелна инсталация могат да доведат до загуба на гаранцията на продукта.
