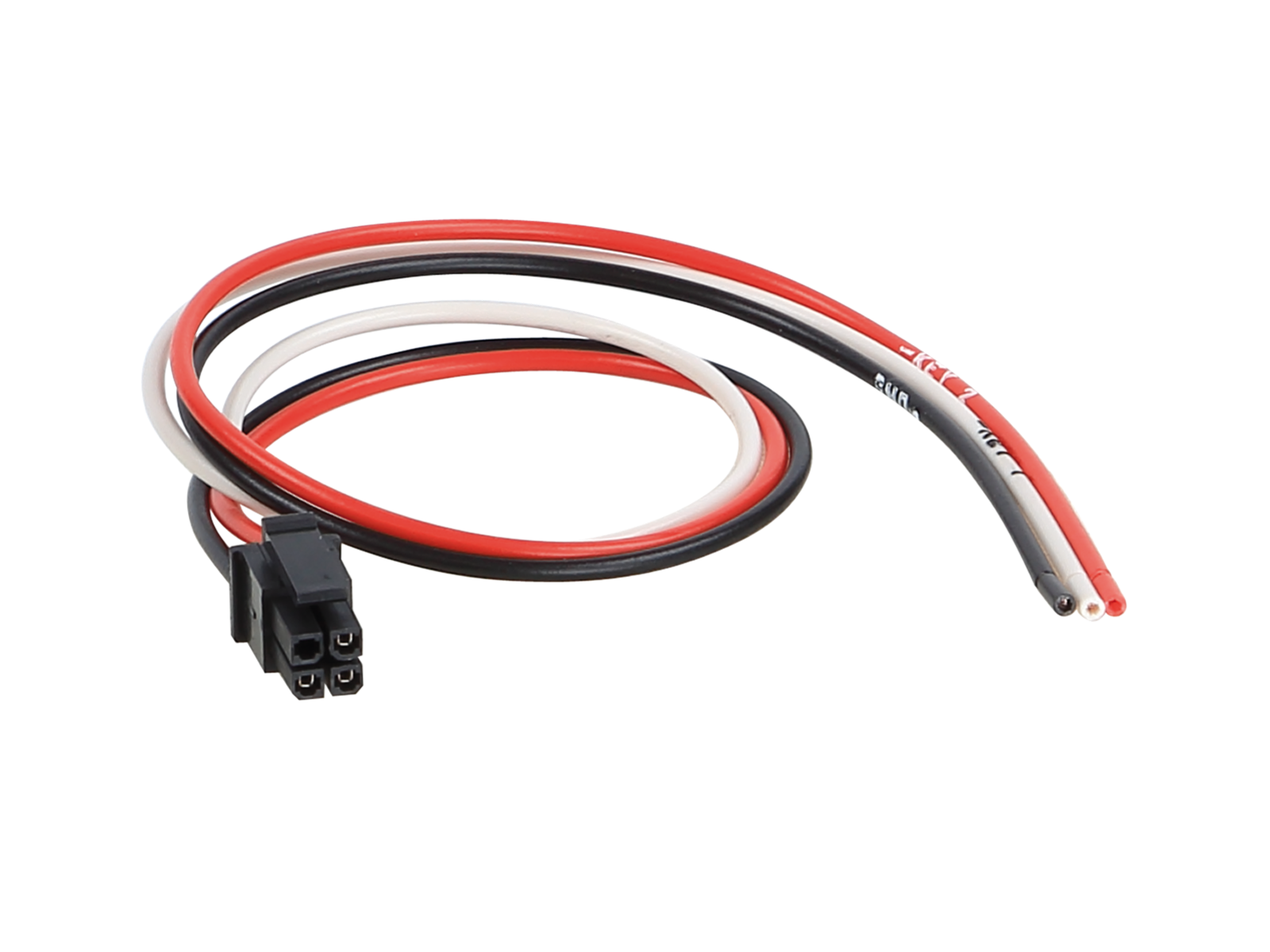

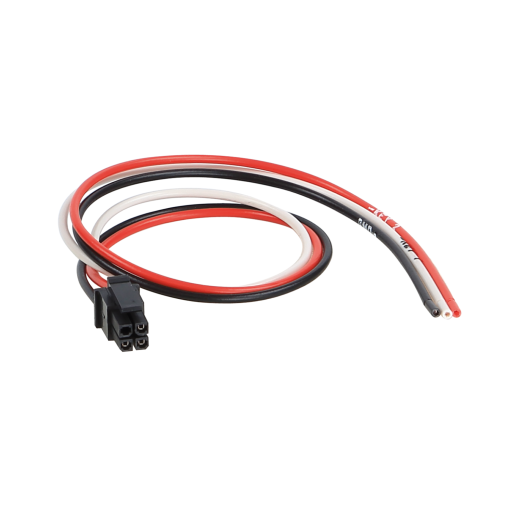

Свързващ кабел 42ARC000

Свързващ кабел към адаптер за волан 42ARC000

• Свързващ (patch) кабел за свързване на aftermarket автомобилни мултимедийни устройства към адаптер за управление от волана (LFB/SWC).
• Различни производители на радиооборудване използват различни типове входове за управление: еднокабелни, дву- и многокабелни (Key1/Key2/GND) или вход през 3,5 мм жак – точният вариант винаги е посочен в BDA (ръководството) на конкретното устройство.
• Всички необходими проводници трябва да бъдат свързани преди включване на интерфейса към автомобила.
• При някои устройства е необходимо в менюто на единицата допълнително да „научите“ (преобразувате) функциите на бутоните на волана според указанията в BDA на производителя на радиото.
• Преди окончателен монтаж винаги тествайте правилната работа.

Предупреждение

• Свързване: 4pin Molex → изходи Key1 / Key2 / GND (масa).
• Свързващ кабел LFB за интерфейс 42cx401 (съвместим със комплекти 42a-xxxx-xxx).
• Настройка на DIP превключвателите: според таблицата по-долу (режим ON/OFF).
• Atoto aftermarket устройства не се поддържат.
• Трябва да се поръча заедно със съответния адаптер за волан.
• Как работят адаптерите за волана и техните свързващи кабели ще намерите под тази връзка.

Предназначено за основни единици:

• China HU - свързване Key1 / Key2 / (GND).
• Blaupunkt 2010 -> - свързване Key1 / Key2 / (GND).
• ESX - свързване Key1 / Key2.
• Kenwood 2020 -> - свързване Key1 / Key2 / GND.
• Snooper - свързване Key1 / Key2.

Настройка на DIP превключвателите за 42cx401:

• Blaupunkt 2010 -> - OFF / ON / OFF (алтернатива: OFF / ON / ON).
• China HU - OFF / ON / OFF.
• ESX - OFF / ON / OFF.
• Kenwood 2020 -> - OFF / ON / OFF (алтернатива: OFF / ON / ON).
• Snooper - OFF / ON / OFF.
