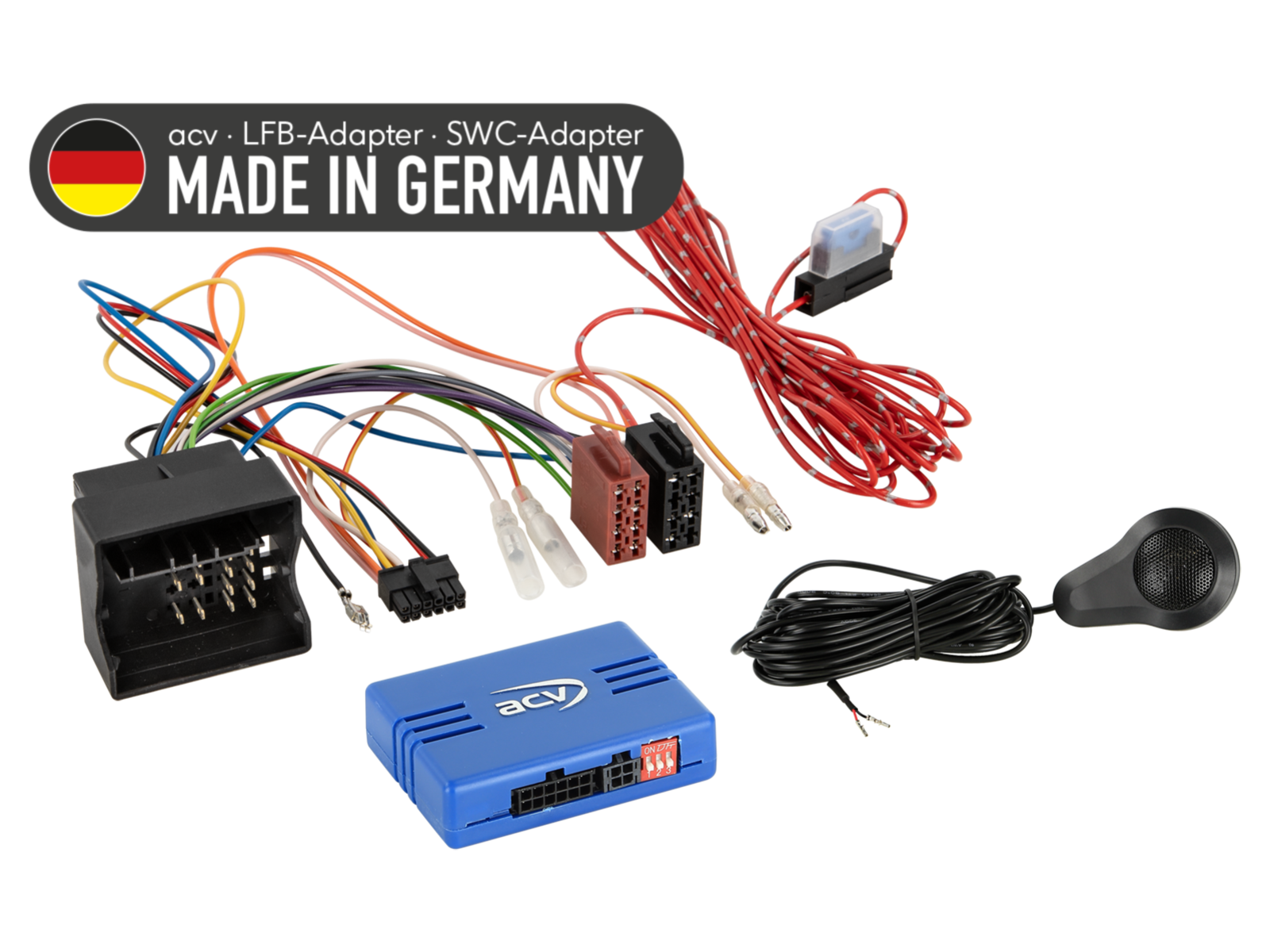

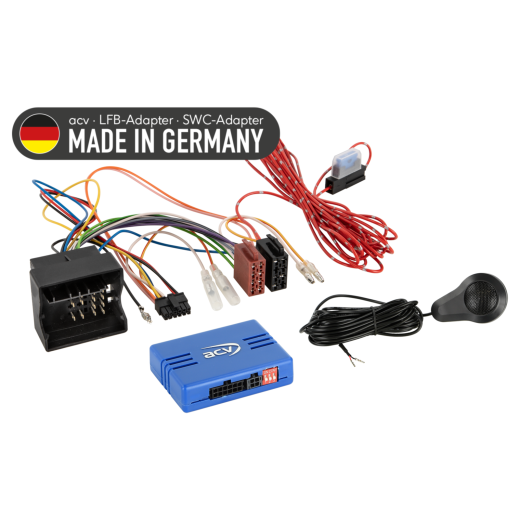

Адаптер за управление на бутоните на волана за BMW / Mini ACV SWC 42A-1024-009-0

Бъдете първият, който ще направи отзив за този продукт

адаптер за волана за BMW 1 [E81, E82, E87, E88] (04->13), 3 [E90, E91, E92, E93] (05->13), 5 [E60, E61] (03->10), 6 [E63, E64] (04->10), 7 [E65, E66] (01->08), Z4 [E89] (09->16), X1 [E84] (09->15), X5 [E70] (07->13), X6 [E71, E72] (08->14) / Mini [R55, R56, R57, R58, R59] (06->15)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата podadna
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

Описание и параметри
Рейтинг0
Категория

Адаптер за управление на бутоните на волана за BMW / Mini ACV SWC 42A-1024-009-0

Запазете оригиналните функции за управление на авто-радиото от волана при смяна на фабричното радио с aфтърмаркет устройство. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да има ограничение или замяна на някои функции с други. Сравнете показаните конектори на окабеляването с конекторите във вашия автомобил и се уверете, че съвпадат както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от изброените OEM радио. Преди окончателния монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

BMW серия 1 [E81, E82, E87, E88] (2004 -> 2013) - оригинално радио BMW Business, Professional. Изисква се активен системен адаптер: BMW MOST към RCA (артикул: 13-1024-51).
BMW серия 3 [E90, E91, E92, E93] (2005 -> 2013) - оригинално радио BMW Business, Professional. Изисква се активен системен адаптер: BMW MOST към RCA (артикул: 13-1024-51).
BMW серия 5 [E60, E61] (2003 -> 2010) - оригинално радио BMW Business, Professional. Изисква се активен системен адаптер: BMW MOST към RCA (артикул: 13-1024-51).
BMW серия 6 [E63, E64] (2004 -> 2010) - оригинално радио BMW Business, Professional.
BMW серия 7 [E65, E66] (2001 -> 2008) - оригинално радио BMW Business, Professional.
BMW Z4 [E89] (2009 -> 2016) - оригинално радио BMW Business, Professional.
BMW X1 [E84] (2009 -> 2015) - оригинално радио BMW Business, Professional.
BMW X5 [E70] (2007 -> 2013) - оригинално радио BMW Business, Professional.
BMW X6 [E71, E72] (2008 -> 2014) - оригинално радио BMW Business, Professional. Изисква се активен системен адаптер: BMW MOST към RCA (артикул: 13-1024-51).

Mini [R55, R56, R57, R58, R59] (2006 -> 2015) - оригинално радио BMW Business, Professional.

CAN Bus информация

Конектори и захранване:

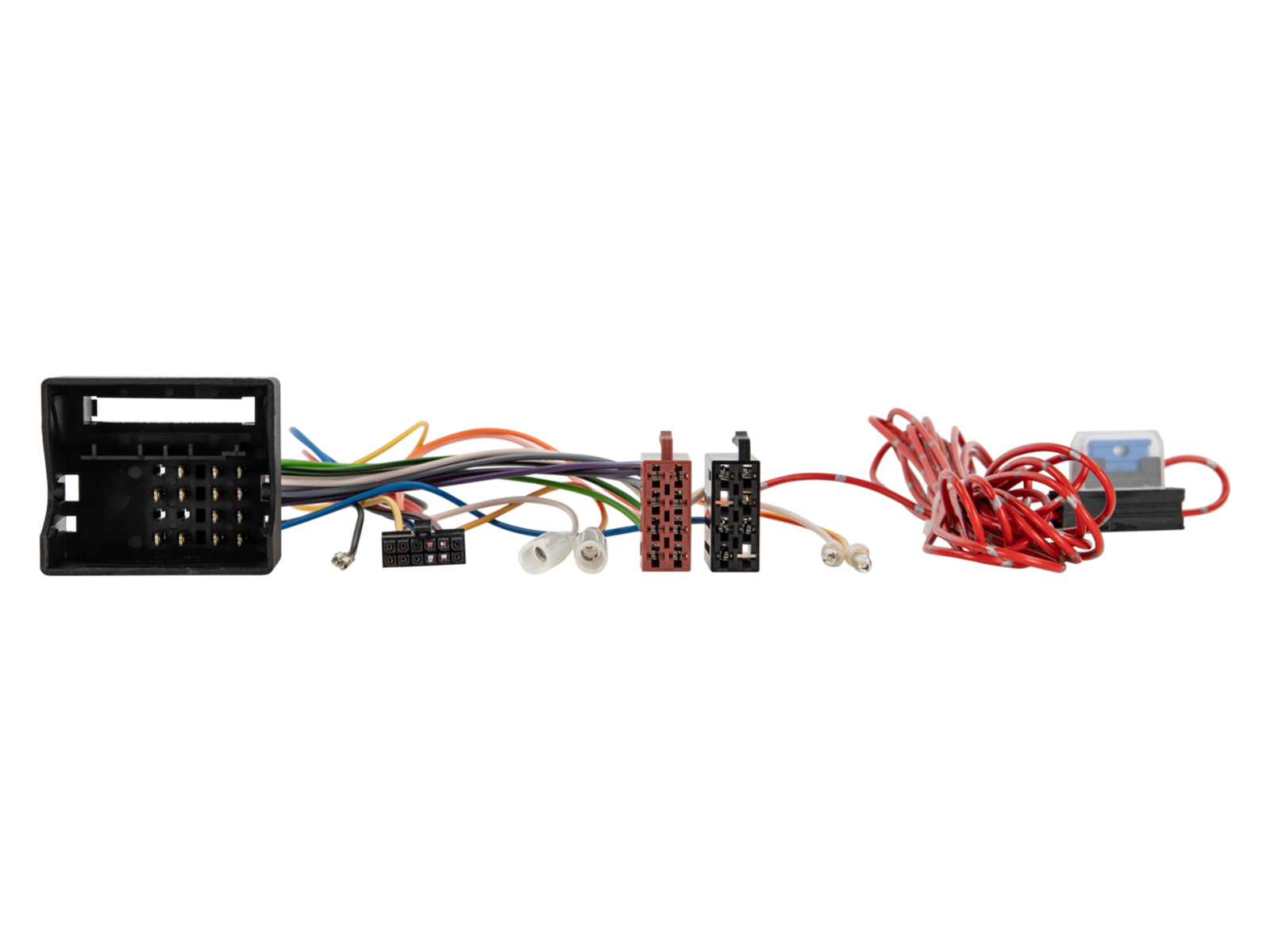

Конектор: 40-пинов Quadlock BMW (артикул: 42cx12).
Захранване: +12 V постоянно захранване (клема 30, предпазител) - свободен червен провод.

Настройка:

Проверете DIP превключвателите на aфтърмаркет радиото (HU).

Съвместимост с автомобили:

Автомобили с оригинално радио Business/Professional.
Автомобили без iDrive.
Автомобили без OEM MOST усилвател.

Автомобили с OEM MOST усилвател:

Изисква се активен системен адаптер: BMW MOST към RCA (артикул: 13-1024-51).

Автомобили с паркинг сензори (PDC):

SWC CAN Bus адаптер с паркинг сензори (PDC) (артикул: 42cxpdc).

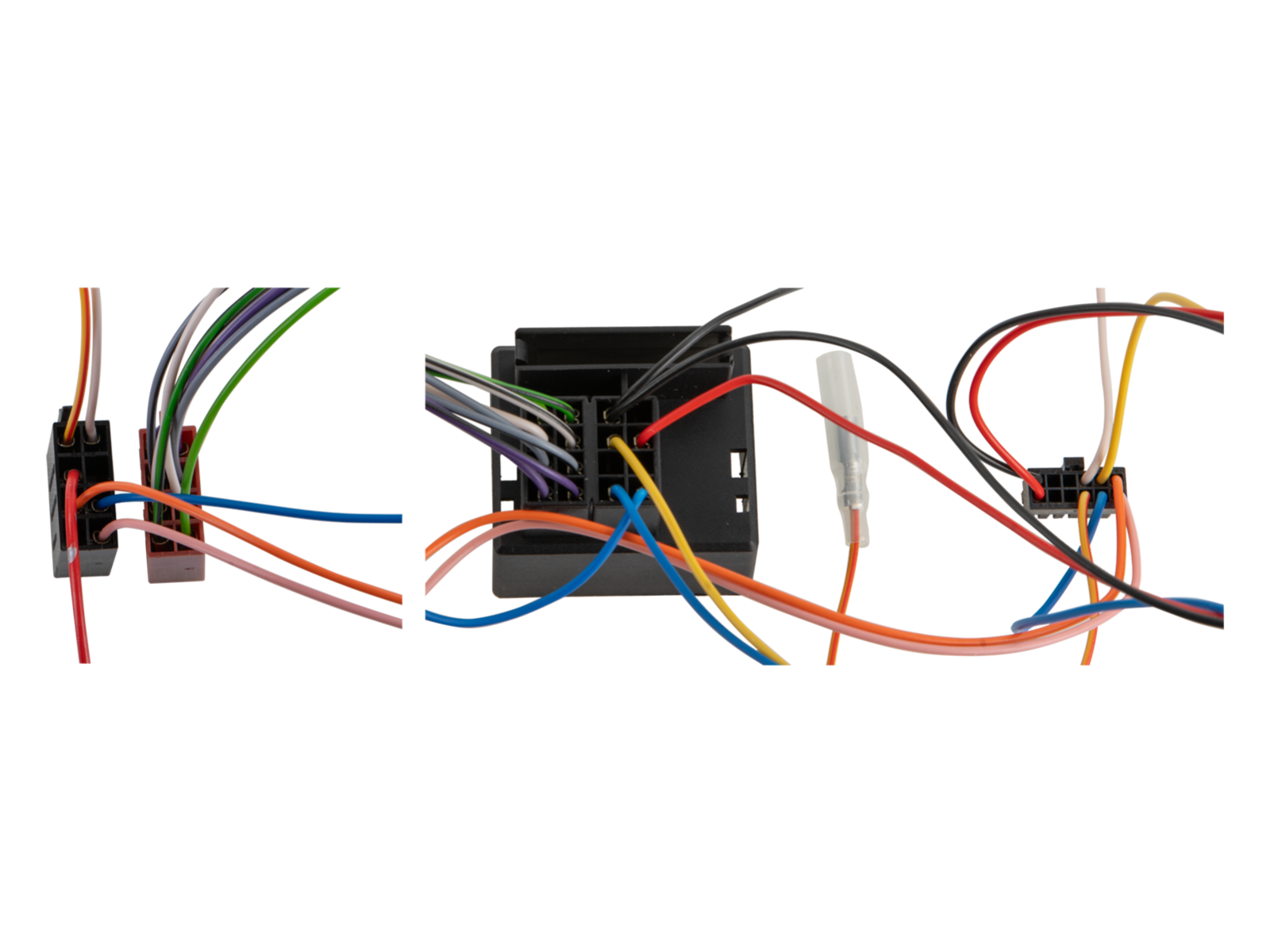

Свързване на SWC репродуктора PDC (артикул 42cxpdc, изображение 4):
- Pin 5: червен провод.
- Pin 11: черен провод.

Внимание:

Звуковите предупреждения (warning chimes) в момента не се поддържат.
Допълнителна поддръжка за chimes: Chimes Interface BMW/Citroën/Peugeot/Fiat/Ford/Volvo (артикул: can-pdc).

Диагностична LED индикация:

Син мигащ: търсене на CAN Bus сигнал.
Син светлинен: CAN Bus активен.
Червен светлинен: активно +12 V запалително захранване.

Важно допълнително информация

Предназначено за aфтърмаркет радиа Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
За пълна активирация на адаптера е необходимо да се поръча междинен кабел за конкретната марка радио.

Общи инструкции за монтаж

Проверка преди монтаж:

Проверете всички функции за управление и настройки на автомобила с оригиналната OEM главна единица.
Изключете оригиналното радио (OEM HU) без захранване.
Проверете всички връзки на интерфейса, дали са правилно свързани - без захранване.

Свързване и ред на връзките:

Проверете настройките и HW конфигурацията на интерфейса - без захранване.
Проверете конфигурацията на свързващия кабел към HU - без захранване.
Свържете кабела към HU според инструкциите на aftermarket устройството.
Свържете останалите проводници според инструкциите на устройството.
Свържете цялата инсталация с автомобила - основната захранваща връзка свържете накрая.
Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или инструкцията.
Конфигурирайте aфтърмаркет HU (напр. управление от волана, камера, handsfree, захранване на антена).
Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела:

Всички промени правете без захранване.
Повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

Инсталирайте отново оригиналната OEM HU.
Стартирайте оригиналната единица.
Инициирайте изключване на CAN Bus системата.
Проверете HW конфигурацията на интерфейса.
След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При модификации на окабеляването или проводниците:

Свързвания и модификации могат да извършват само квалифицирани техници.
Всички промени трябва да бъдат проверени преди свързване по отношение на одобрение от производителя или влияние върху гаранцията на автомобила.
Всички модификации трябва да бъдат проверени чрез измерване и сравняване със схемата на окабеляване на автомобила преди свързване.
Извършвате модификации на собствена отговорност, без гаранция за функционалност.
Модификациите се извършват на собствен риск, без гаранция за предотвратяване на повреда на автомобила, устройството или интерфейса.
Модифицираните предварително окабелени връзки могат да доведат до загуба на гаранцията на продукта.
