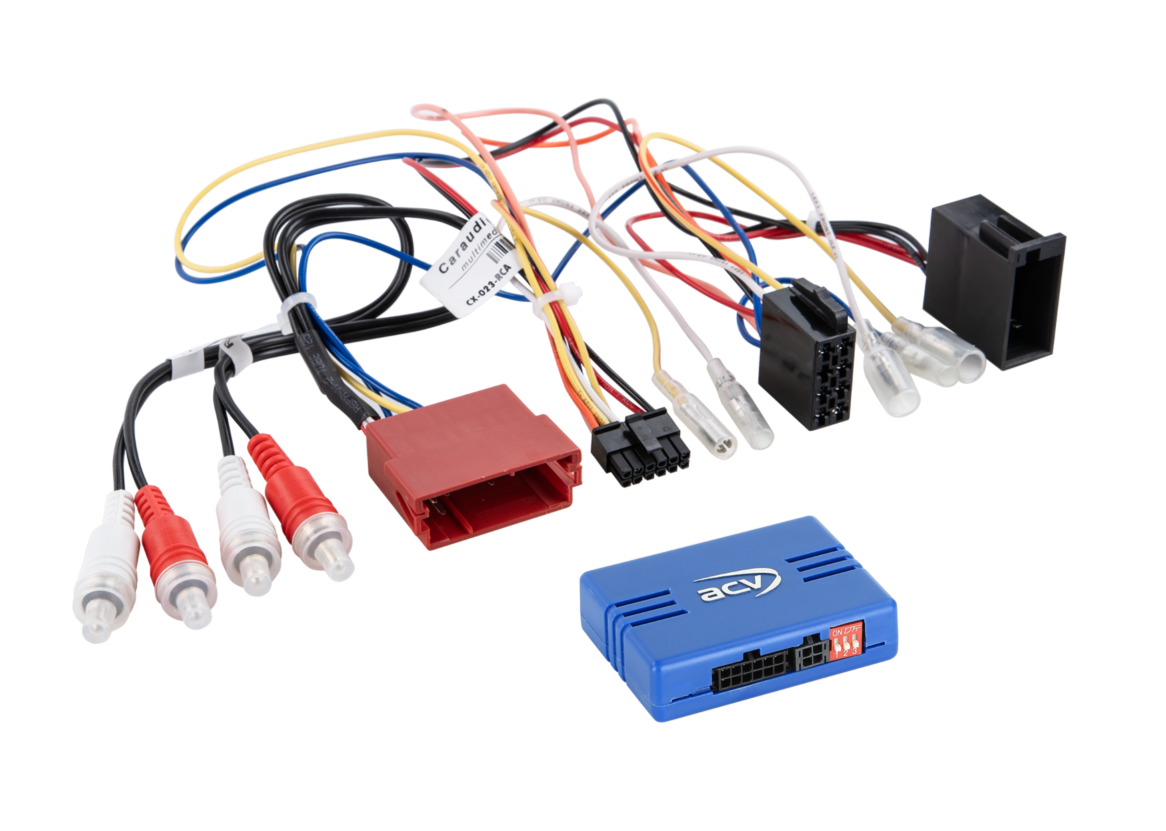

Адаптер за управление на бутоните на волана за Audi ACV SWC 42A-1321-003-0

Бъдете първият, който ще направи отзив за този продукт
адаптер за волан за Audi A2 (8Z) (11/99->07/05), A3 (8L) (08/00->06/03), A3 (8P) (07/03->05/05), A4 (B6/B7) (11/00->02/09), A6 (4B/C5) (05/01->03/06) и TT (8N) (09/98->07/06)
Повече за продукта
103,60 EUR/202,62 лв
Каталожен номер: 42A-1321-003-0
В наличност (1 бр.)
Ще ви помогнем с покупката ви.
  • Използвайте нашата Съвети и помощ
  • Можете да ни върнете стоките в рамките на 14 дни
  • Изпробвайте продукта в нашия магазин

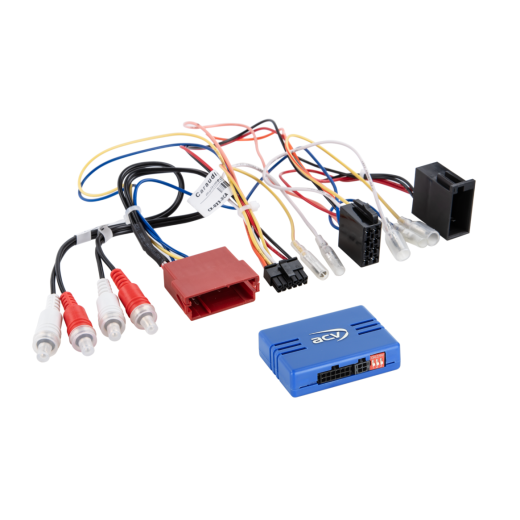

Адаптер за управление на бутоните на волана за Audi ACV SWC 42A-1321-003-0

Адаптер за управление на бутоните на волана за Audi ACV SWC 42A-1321-003-0

Запазете оригиналните функции за управление на автомобильното радио от волана при смяна на фабричното радио с aфтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираната радио единица може да настъпят ограничения или заместване на някои функции с други. Сравнете показаните конектори на кабелажа с конекторите във вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е била инсталирана някоя от изброените OEM радио единици. Преди окончателния монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

  • Audi A2 (8Z) 11/1999 -> 07/2005 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN с два волумена/ротационни регулатора, поддръжка на OEM усилвател 2-канален / 4-канален чрез RCA.
  • Audi A3 (8L) 08/2000 -> 06/2003 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN с два волумена/ротационни регулатора, поддръжка на OEM усилвател 2-канален / 4-канален чрез RCA.
  • Audi A3 (8P) 07/2003 -> 05/2005 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN с два волумена/ротационни регулатора, поддръжка на OEM усилвател 2-канален / 4-канален чрез RCA.
  • Audi A4 (B6/B7) 11/2000 -> 02/2009 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN с два волумена/ротационни регулатора, поддръжка на OEM усилвател 2-канален / 4-канален чрез RCA.
  • Audi A6 (4B/C5) 05/2001 -> 03/2006 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN с два волумена/ротационни регулатора, поддръжка на OEM усилвател 2-канален / 4-канален чрез RCA.
  • Audi TT (8N) 09/1998 -> 07/2006 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN с два волумена/ротационни регулатора, поддръжка на OEM усилвател 2-канален / 4-канален чрез RCA.

CAN Bus информация

Конектори и захранване:

  • Конектор: ISO / Mini ISO (артикул: 42cx23-rca).
  • Поддръжка на OEM усилвател 2-канален / 4-канален – изход чрез RCA (мъжки) front/rear.
  • Син проводник: +12 V REMOTE за включване на усилвателя.

Настройки:

  • Проверете DIP превключвателите в зависимост от типа на aфтърмаркет радио.

Специални бележки:

  • Ако не сте сигурни в варианта на Audi конектора: използвайте кабелаж Audi/Seat Exeo ISO/Quadlock Amp > RCA (артикул: 42a-1321-00c).
  • Aфтърмаркет единици с ниво на предусиления изход > 3 V са препоръчителни; при изход < 3 V използвайте версията „Audi A2/A3/A4/A6/TT ISO/Mini ISO Amp > Pro“ (артикул: 42a-1321-008).
  • При чуваем звук при изключване на усилвателя може да бъде добавен филтър за премахване на смущения – NF „ground loop isolator“ (артикул: 30.5000-01).

Диагностична LED индикация:

  • Синьо мигане: търсене на CAN Bus сигнал.
  • Синьо светене: CAN Bus активно.
  • Червено светене: активно +12 V запалване.

Важна допълнителна информация

  • Предназначено за aфтърмаркет радио единици Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • За пълна активация на адаптера е необходимо да поръчате междинен кабел за конкретната марка радио.

Общи указания за инсталиране

Проверка преди монтажа:

  1. Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
  2. Изключете оригиналното радио (OEM HU) без захранване.
  3. Проверете всички връзки на интерфейса дали са правилно свързани – без захранване.

Свързване и последователност на връзките:

  1. Проверете настройките и HW конфигурацията на интерфейса – без захранване.
  2. Проверете конфигурацията на свързващия кабел към HU – без захранване.
  3. Свържете кабела към HU според инструкциите на следпродажбеното устройство.
  4. Свържете останалите проводници според инструкциите на устройството.
  5. Свържете цялата инсталация с автомобила – главната захранваща връзка свържете накрая.
  6. Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта или ръководството.
  7. Конфигурирайте следпродажбеното HU (например управление от волана, камера, handsfree, захранване на антена).
  8. Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела:

  • Всички промени извършвайте без захранване.
  • Повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

  • Повторно инсталирайте оригиналното OEM HU.
  • Стартирайте оригиналната единица.
  • Извикайте изключване на CAN Bus системата.
  • Проверете HW конфигурацията на интерфейса.
  • След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени на окабеляването или воденето на кабели:

  • Свързването и модификациите могат да се извършват само от квалифициран персонал.
  • Всички промени трябва да бъдат проверени по отношение на одобрение от производителя или влияние върху гаранцията на автомобила преди свързване.
  • Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на окабеляване на автомобила преди свързване.
  • Модификациите извършвате на собствена отговорност, без гаранция за функционалност.
  • Модификациите се извършват на собствен риск, без гаранция за предотвратяване на повреди на автомобила, устройството или интерфейса.
  • Промененото предварително окабеляване може да доведе до загуба на гаранцията на продукта.
