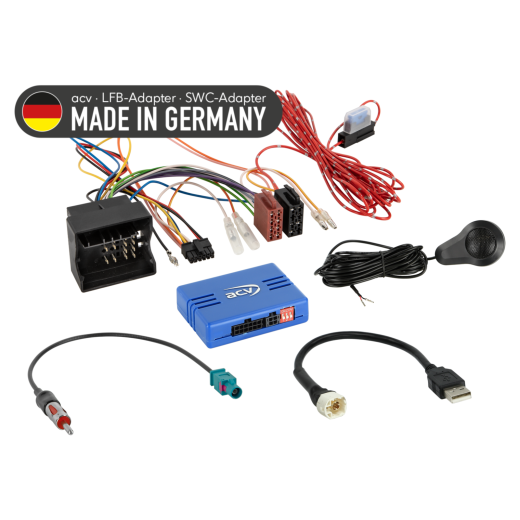

Адаптер за управление на бутоните на волана за BMW / Mini ACV SWC 42A-1024-013-0

Бъдете първият, който ще направи отзив за този продукт
адаптер за волана за BMW 1 [E81, E82, E87, E88] (04->13), 3 [E90, E91, E92, E93] (05->13), 5 [E60, E61] (03->10), 6 [E63, E64] (04->10), 7 [E65, E66] (01->08), Z4 [E89] (09->16), X1 [E84] (09->15), X5 [E70] (07->13), X6 [E71, E72] (08->14) / Mini [R55, R56, R57, R58, R59] (06->15)
Повече за продукта
167,60 EUR/327,80 лв
Каталожен номер: 42A-1024-013-0
1 до 4 седмициПазител
Ще ви помогнем с покупката ви.
  • Използвайте нашата podadna
  • Можете да ни върнете стоките в рамките на 14 дни
  • Изпробвайте продукта в нашия магазин
Адаптер за управление на бутоните на волана за BMW / Mini ACV SWC 42A-1024-013-0
  • Адаптер за управление на бутоните на волана за BMW / Mini ACV SWC 42A-1024-013-0
  • Адаптер за управление на бутоните на волана за BMW / Mini ACV SWC 42A-1024-013-0
  • Адаптер за управление на бутоните на волана за BMW / Mini ACV SWC 42A-1024-013-0

Адаптер за управление на бутоните на волана за BMW / Mini ACV SWC 42A-1024-013-0

Запазете оригиналните функции за управление на авторадиото от волана при смяна на оригиналното радио с aфтърмаркет единица. В зависимост от оборудването на автомобила, набора от функции и софтуера на новоинсталираното радио може да се случи ограничение или замяна на някои функции с други. Сравнете показаните конектори на кабелното окабеляване с конекторите във вашия автомобил и се уверете, че отговарят както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM радио. Преди окончателен монтаж проверете функционалността на автомобила, системните настройки и правилното функциониране на управлението от волана (SWC).

Подходящо за автомобили

  • BMW серии 1 [E81, E82, E87, E88] (2004 -> 2013) - оригинално радио BMW Business, Professional. Изисква се активен системен адаптер: BMW MOST на RCA (полоžка: 13-1024-51).
  • BMW серии 3 [E90, E91, E92, E93] (2005 -> 2013) - оригинално радио BMW Business, Professional. Изисква се активен системен адаптер: BMW MOST на RCA (полоžка: 13-1024-51).
  • BMW серии 5 [E60, E61] (2003 -> 2010) - оригинално радио BMW Business, Professional. Изисква се активен системен адаптер: BMW MOST на RCA (полоžка: 13-1024-51).
  • BMW серии 6 [E63, E64] (2004 -> 2010) - оригинално радио BMW Business, Professional.
  • BMW серии 7 [E65, E66] (2001 -> 2008) - оригинално радио BMW Business, Professional.
  • BMW Z4 [E89] (2009 -> 2016) - оригинално радио BMW Business, Professional.
  • BMW X1 [E84] (2009 -> 2015) - оригинално радио BMW Business, Professional.
  • BMW X5 [E70] (2007 -> 2013) - оригинално радио BMW Business, Professional.
  • BMW X6 [E71, E72] (2008 -> 2014) - оригинално радио BMW Business, Professional. Изисква се активен системен адаптер: BMW MOST на RCA (полоžка: 13-1024-51).
  • Mini [R55, R56, R57, R58, R59] (2006 -> 2015) - оригинално радио BMW Business, Professional.

CAN Bus информация

Конектори и захранване:

  • Конектор: 40-пинов Quadlock BMW (полоžка: 42cx12).
  • Захранване: +12 V постоянно захранване (клема 30, предпазител) - свободен червен проводник.
  • Конектор: OEM антена Fakra(m) → DIN(m).
  • Конектор: OEM USB HSD LVDS B(m) → USB-A.

Настройки:

  • Проверете DIP превключвателите на aфтърмаркет радиото (HU).

Съвместимост с превозни средства:

  • Автомобили с оригинално радио Business/Professional.
  • Автомобили без iDrive.
  • Автомобили без OEM MOST усилвател.

Автомобили с OEM MOST усилвател:

  • Изисква се активен системен адаптер: BMW MOST на RCA (полоžка: 13-1024-51).

Автомобили с паркинг сензори (PDC):

  • SWC CAN Bus адаптер с паркинг сензори (PDC) (полоžка: 42cxpdc).

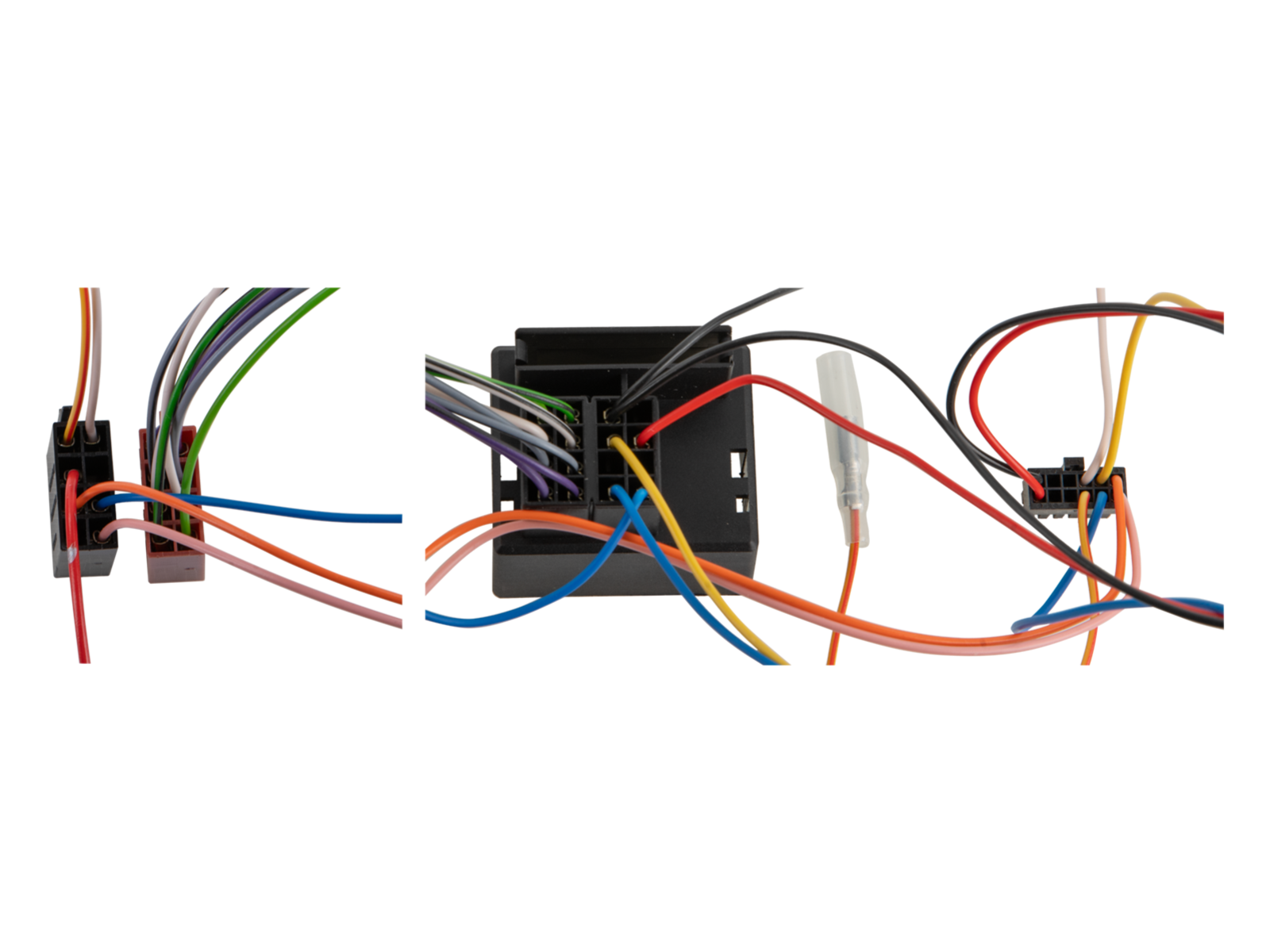

  • Свързване на SWC високоговорителя PDC (полоžka 42cxpdc, изображение 2):
    • Пин 5: червен проводник.
    • Пин 11: черен проводник.

Внимание:

  • Аудио предупреждения (warning chimes) в момента не се поддържат.
  • Допълнителна поддръжка на chimes: Chimes Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo (полоžka: can-pdc).

Диагностична LED индикация:

  • Синьо мигане: търсене на CAN Bus сигнал.
  • Синьо постоянно светене: CAN Bus активен.
  • Червено постоянно светене: активно +12 V запалително захранване.

Важни допълнителни информации

  • Предназначено за aфтърмаркет авто радиа Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • К пълната активация на адаптера е необходимо да се поръча свързващ кабел за конкретната марка радио.

Общи указания за инсталация

Проверки преди монтаж:

  1. Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
  2. Изключете оригиналното радио (OEM HU) при липса на захранване.
  3. Проверете всички връзки на интерфейсите дали са правилно свързани - при липса на захранване.

Свързване и ред на включване:

  1. Проверете настройките и HW конфигурацията на интерфейса - при липса на захранване.
  2. Проверете конфигурацията на свързващия кабел към HU - при липса на захранване.
  3. Свържете кабела към HU според ръководството на aфтърмаркет устройството.
  4. Свържете останалите проводници според инструкциите на устройството.
  5. Свържете цялата инсталация към автомобила - основната захранваща връзка свържете последна.
  6. Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или ръководството.
  7. Конфигурирайте aфтърмаркет HU (напр. управление от волана, камера, handsfree, захранване на антена).
  8. Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела:

  • Всички промени извършвайте при липса на захранване.
  • Повторете стъпки 5 до 8, посочени по-горе.

При повреда на интерфейса или системата на автомобила:

  • Преинсталирайте оригиналния OEM HU.
  • Стартирайте оригиналната единица.
  • Предизвикайте изключване на CAN Bus системата.
  • Проверете HW конфигурацията на интерфейса.
  • След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени в окабеляването или воденето на кабели:

  • Окабеляването и модификациите могат да се извършват само от специално обучен персонал.
  • Всички промени трябва да бъдат проверени предварително от гледна точка на одобрение от производителя или влиянието върху гаранцията на автомобила.
  • Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на окабеляване на автомобила преди свързване.
  • Правите модификации на собствен риск, без гаранция за функционалност.
  • Модификациите се извършват на собствен риск, без гаранция за изключване на възможни щети на автомобила, устройството или интерфейса.
  • Промени в предварително монтираното окабеляване могат да доведат до загуба на гаранцията на продукта.
Каталожен номер42A-1024-013-0
МаркаACV
ВръзкиОфициален уебсайт
