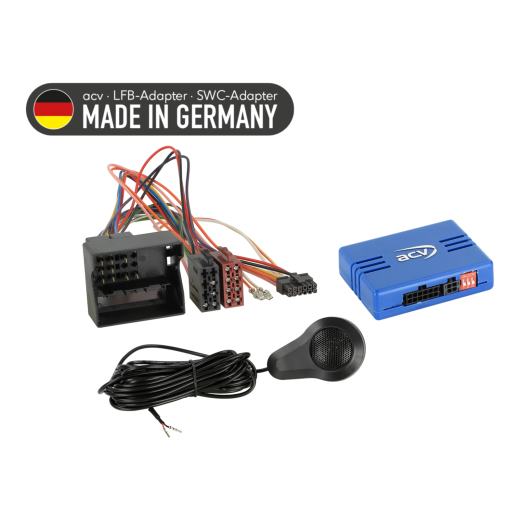

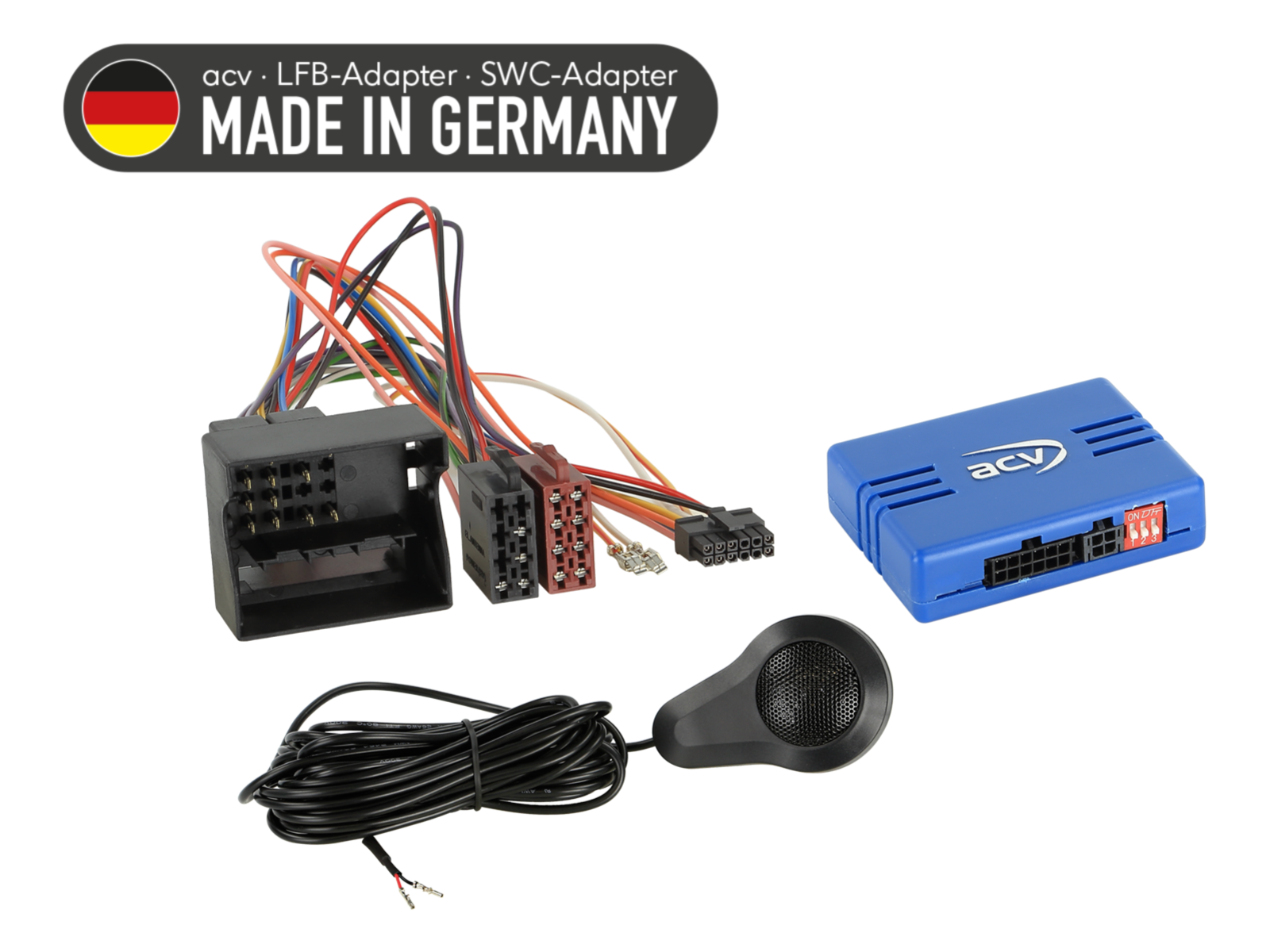

Адаптер за управление на бутоните на волана за Citroën / Fiat / Peugeot / Toyota ACV SWC 42A-1041-008-0

Бъдете първият, който ще направи отзив за този продукт

адаптер за волан за Citroën Berlingo (08->18), C2 (04->09), C3 (05->17), C4 (04->10), C5 (04->08), C8 (08->14), DS3 (10->14), Jumpy (07->24), Nemo (08->15), Spacetourer (16->24), Xsara Picasso (04->10) / Fiat Scudo (07->16) / Opel Vivaro C (19->24), Zafira Life V (19->24) / Peugeot 207 (06->15), 208 (12->15), 307 (05->09), 308 (07->15), 407 (04->11), 607 (04->09), 807 (02->14), 3008 (09->13), 5008 (09->13), Bipper (07->15), Expert (07->23), Partner (08->12), RCZ (10->15), Traveller (16->23) / Toyota Proace (13->24), Proace Verso (16->24)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата podadna
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

Адаптер за управление на бутоните на волана за Citroën / Fiat / Peugeot / Toyota ACV SWC 42A-1041-008-0

Описание и параметри
Рейтинг0
Категория

Адаптер за управление на бутоните на волана за Citroën / Fiat / Opel / Peugeot / Toyota ACV SWC 42A-1041-008-0

Запазете оригиналните функции за управление на радиото от волана при смяна на заводското радио с aфтърмаркет единица. В зависимост от нивото на оборудване на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да има ограничение или промяна на някои от функциите за управление. Сравнете показаните конектори на кабелите с конекторите в автомобила и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM радиа. Преди окончателния монтаж също така проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

Citroën Berlingo (7) (06/2008 -> 03/2012), Berlingo (7) (04/2012 -> 05/2015), Berlingo (7) (06/2015 -> 06/2018) - оригинално OEM радио.
Citroën C2 (J) (12/2004 -> 12/2009) - оригинално OEM радио.
Citroën C3 (F) (10/2005 -> 01/2010), C3 (S) (01/2010 -> 03/2013), C3 (S) (04/2013 -> 01/2017) - оригинално OEM радио.
Citroën C4 (L) (11/2004 -> 08/2010) - оригинално OEM радио.
Citroën C5 (D) (10/2004 -> 04/2008) - оригинално OEM радио.
Citroën C8 (E) (01/2008 -> 07/2012), C8 (E) (07/2012 -> 06/2014) - оригинално OEM радио.
Citroën DS3 (S) (03/2010 -> 07/2014) - оригинално OEM радио.
Citroën Jumpy (V) (02/2007 -> 05/2016), Jumpy (V) (09/2016 -> 01/2024) - оригинално OEM радио.
Citroën Nemo (A) (08/2008 -> 12/2015) - оригинално OEM радио.
Citroën Spacetourer (V) (03/2016 -> 03/2024) - оригинално OEM радио.
Citroën Xsara Picasso (C) (03/2004 -> 02/2010) - оригинално OEM радио.

Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) - оригинално OEM радио.

Opel Vivaro C (V) (09/2019 -> 01/2024), Zafira Life V (V) (02/2019 -> 01/2024) - оригинално OEM радио.

Peugeot 207 (WC) (06/2006 -> 06/2009), 207 (W) (06/2009 -> 07/2015), 208 (C) (04/2012 -> 04/2015), 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009), 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015), 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008), 407 (6/6 SW/6 Coupé) (02/2006 -> 03/2011), 607 (9) (10/2004 -> 04/2009), 807 (E) (07/2002 -> 02/2008), 807 (E) (02/2008 -> 06/2014), 3008 (OU) (06/2009 -> 10/2013), 5008 (O) (10/2009 -> 10/2013), Bipper (A) (12/2007 -> 12/2015), Expert (X) (02/2007 -> 08/2016), Expert (X) (03/2016 -> 2024), Partner (7) (05/2008 -> 03/2012), RCZ (4J) (04/2010 -> 09/2015), Traveller (03/2016 -> 2024) - оригинално OEM радио.

Toyota Proace (03/2013 -> 08/2016), Proace (V) (03/2016 -> 04/2024), Proace Verso (V) (03/2016 -> 04/2024) - оригинално OEM радио.

CAN Bus информация

Конектори и захранване:

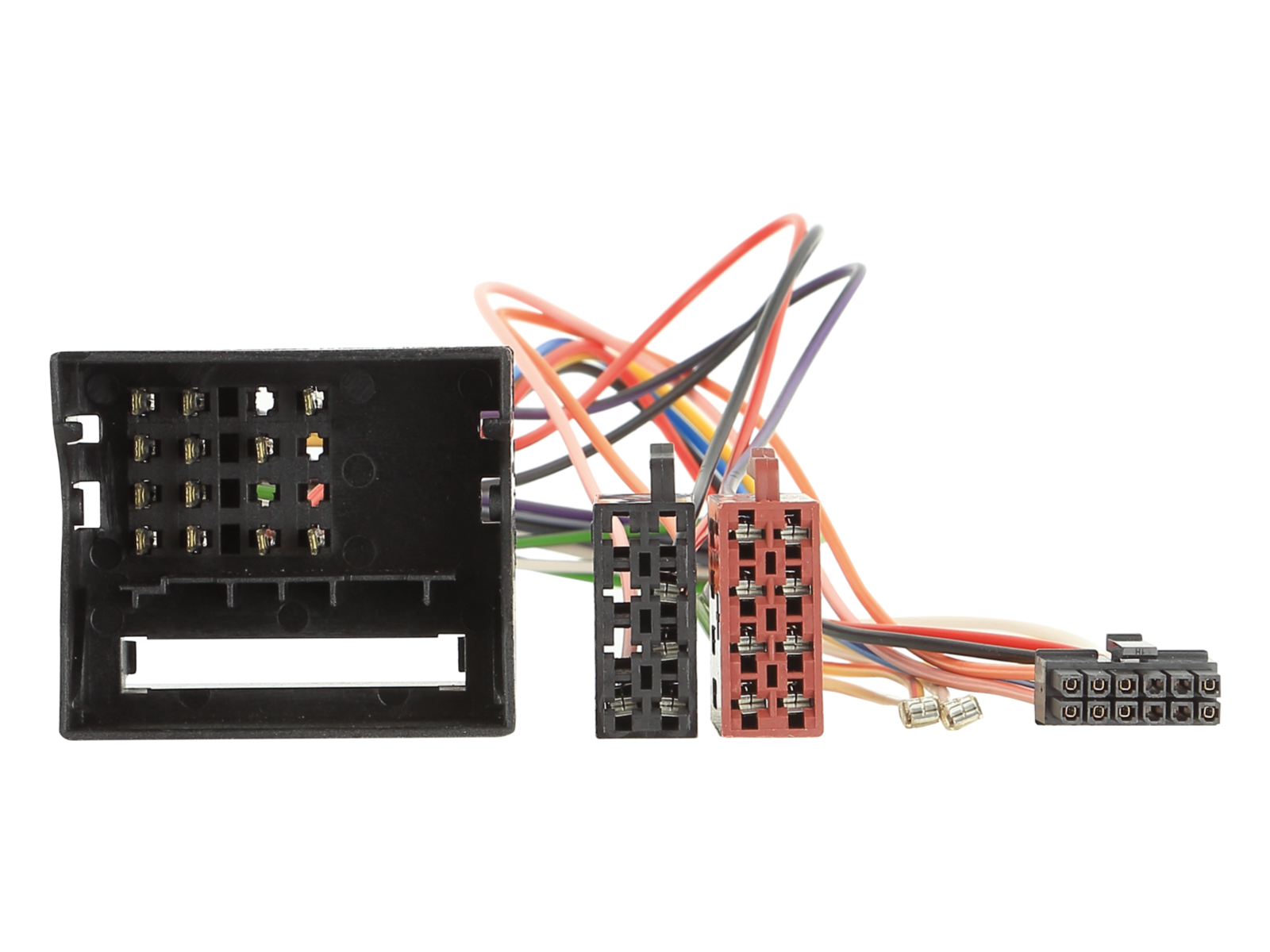

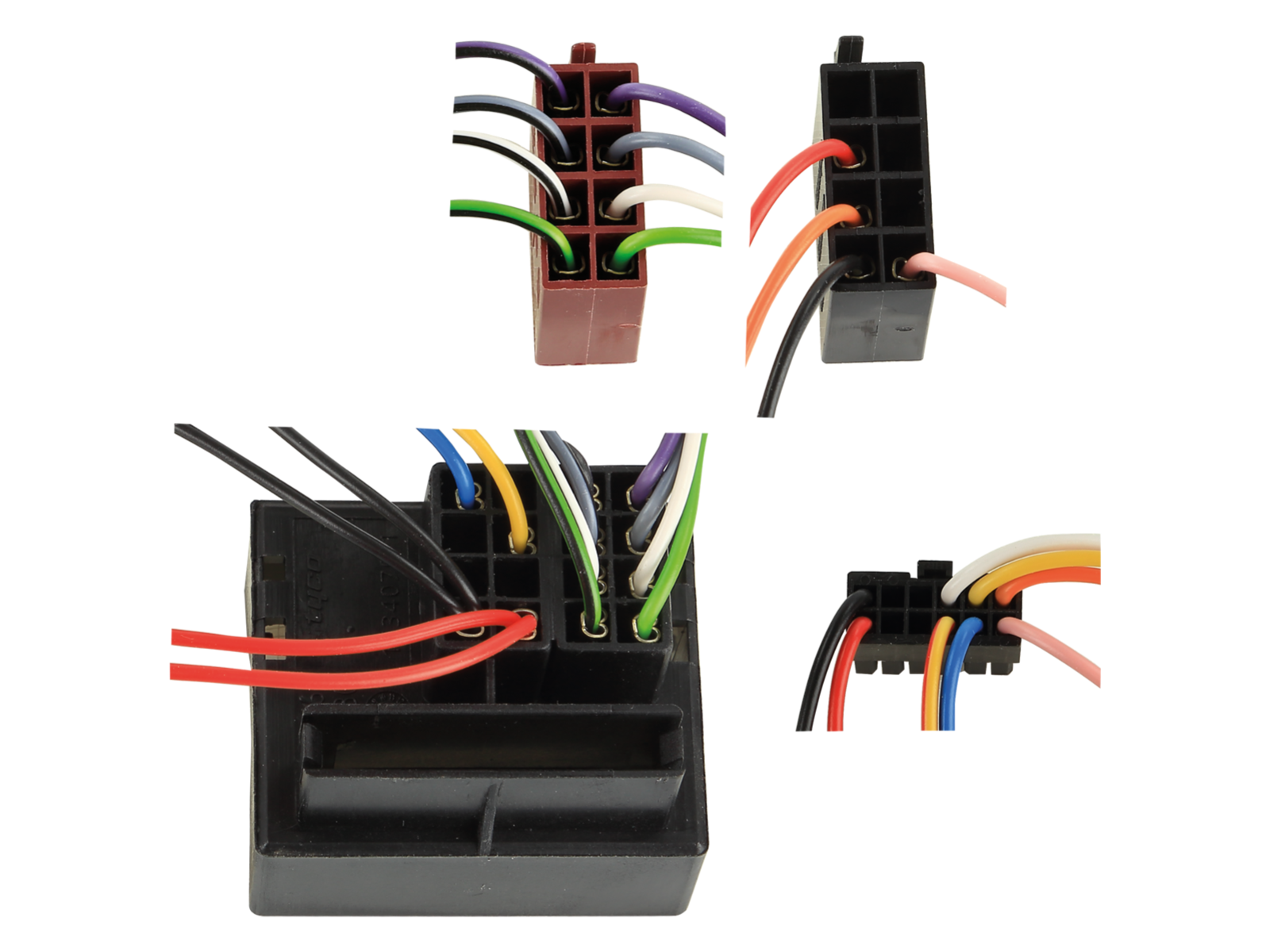

Конектор: 40-пинов Quadlock PSA (артикул: 42cx30).

Свързване:

Свързване SWC говорител PDC 42cxpdc (изображение артикул 4): Пин 5: 42cxpdc червен, Пин 11: 42cxpdc черен.

Настройки:

Проверете DIP превключвателите на aфтърмаркет радиото (HU).

Съвместимост с автомобили:

Автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 / RT4 с контролно колело за сила на звука.
Автомобили с OEM HU Clarion MQ-RD6 с монохромен дисплей и централен въртящ контролер.
Автомобили с OEM HU Continental RD45 с въртящ контролер.
Автомобили с PDC.
Автомобили без OEM HU Bosch.
Автомобили без OEM навигация Magneti Marelli RT3 / RT6 / Harman Becker с контролно колело за звука.
Автомобили без OEM усилвателна система JBL.

Поддръжка на настройките на автомобила през SWC:

Поддържа се (вижте ръководството).

Автомобили с ECO режим:

+12 V постоянно захранване (клема 30, предпазител).

Автомобили с PDC превключвател:

Необходимо е активиране на възпроизвеждането на звука от PDC.

Диагностична LED индикация:

Син мигащ: търсене на CAN Bus сигнал.
Син светлинен индикатор: CAN Bus активен.
Червен светлинен индикатор: активно +12 V запалване.

Важно допълнително инфо

Предназначено за aфтърмаркет радиа Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
За пълна активация на адаптера е необходимо да поръчате свързващ кабел за конкретната марка радио.

Общи указания за инсталация

Проверка преди монтаж:

Проверете всички функции за управление и настройките на автомобила с оригиналната OEM главна единица.
Изключете оригиналното радио (OEM HU) без захранване.
Проверете всички връзки на интерфейса дали са правилно свързани - без захранване.

Свързване и ред на включване:

Проверете настройките и хардуерната конфигурация на интерфейса - без захранване.
Проверете конфигурацията на свързващия кабел към HU - без захранване.
Свържете кабела към HU според инструкциите за aфтърмаркет устройството.
Свържете останалите проводници според инструкциите на устройството.
Свържете цялата инсталация с автомобила - основната захранваща връзка свържете като последна.
Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или ръководството.
Конфигурирайте aфтърмаркет HU (например управление от волана, камера, handsfree, захранване на антена).
Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и кабела на HU:

Всички промени правете без захранване.
Повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

Инсталирайте отново оригиналното OEM HU.
Стартирайте оригиналната единица.
Инициирайте изключване на CAN Bus системата.
Проверете HW конфигурацията на интерфейса.
След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При изменения на окабеляването или трасетата:

Свързванията и измененията могат да се извършват само от квалифициран персонал.
Всички промени трябва да се проверят по отношение на одобрение от производителя или влиянието върху гаранцията на автомобила преди свързване.
Всички модификации трябва да се проверят преди свързване чрез измерване и сравнение със схемата на автомобила.
Промените се извършват на ваша отговорност, без гаранция за функционалност.
Промените са на собствен риск, без гаранция за предотвратяване на повреди на автомобила, устройството или интерфейса.
Промени в предварително монтирано окабеляване могат да доведат до загуба на гаранцията на продукта.
