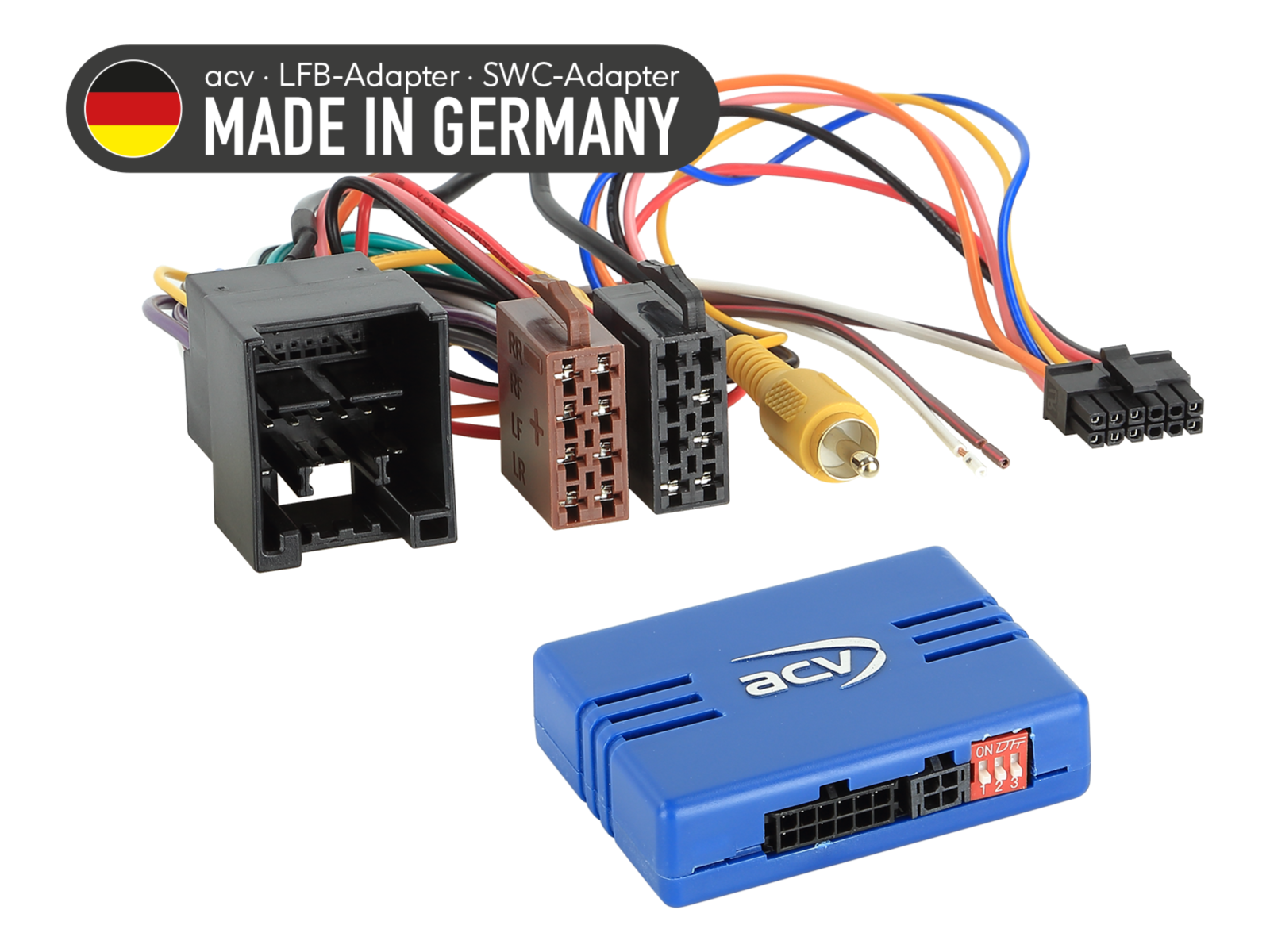

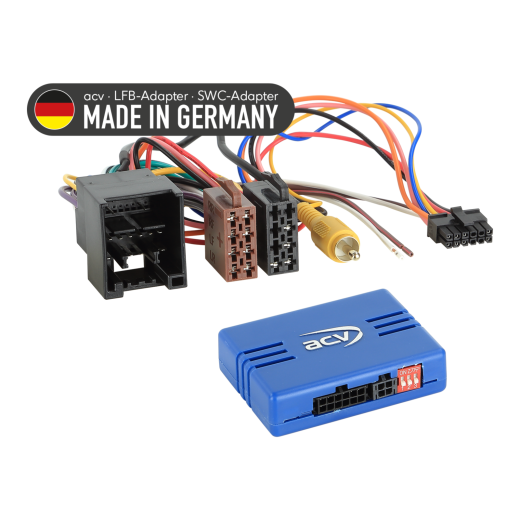

Адаптер за управление на бутоните на волана за Ford ACV SWC 42A-1124-000-0
адаптер за волана за Ford Transit V363 [FAC/FAD] (19->20), Transit V363 [FAC/FAD] (20->24), Transit Custom [FAC/FAD] (18->23), Transit Custom [FAC/FAD] (23->24), Transit Connect [PJ2] (18->24)
Повече за продукта
Повече за продукта
Адаптер за управление на бутоните на волана за Ford ACV SWC 42A-1124-000-0
Запазете оригиналните функции за управление на радиоапарата от волана при смяна на фабричното радио с aфтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио някои функции могат да бъдат ограничени или заменени с други. Сравнете показаните конектори на кабелите с конекторите във вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM радио устройства. Преди окончателния монтаж проверете функционалността на автомобила, настройките на системата и правилното функциониране на управлението от волана (SWC).
Предназначено за автомобили
- Ford Transit V363 [FAC/FAD] (06/2019 -> 08/2020) - оригинално OEM радио. При автомобили от 2020 г. нататък функцията не е гарантирана; +12 V запалване (клема 15) може да не се поддържа при всички автомобили.
- Ford Transit V363 [FAC/FAD] (08/2020 -> 2024) - оригинално OEM радио. При автомобили от 2020 г. нататък функцията не е гарантирана; +12 V запалване (клема 15) може да не се поддържа при всички автомобили.
- Ford Transit Custom [FAC/FAD] (01/2018 -> 06/2023) - оригинално OEM радио.
- Ford Transit Custom [FAC/FAD] (07/2023 -> 2024) - оригинално OEM радио.
- Ford Transit Connect [PJ2] (06/2018 -> 2024) - оригинално OEM радио.
CAN Bus информация
Конектори и захранване:
- Конектор: 32-пинов Ford.
- Конектор: OEM задна камера → RCA (мъжки) жълт.
Настройки и CAN интерфейс:
- Проверете DIP превключвателите според инструкцията.
- Автомобили с CAN Bus (използва се за четене на SWC и сигнали).
OEM задна камера – свързване и остраняване на проблеми
- Преди свързване проверете присвояването на pin-овете чрез измерване на OEM HU.
- При мигане на изображението от камерата: свържете видео(-) Pin 25 с Pin 24.
- Проверете акустичните тонове PDC: не се поддържат във всички автомобили.
Предоставяни сигнали
- Розов (pink): +12 V запалване клема 15, макс. 1,5 A.
- Оранжев (orange): +12 V осветление клема 58, макс. 0,1 A.
- Бял (white): +12 V заден ход, макс. 1,5 A.
- Жълто/зелен, жълто/червен: скоростен импулс (speed pulse).
Важно допълнително
- За пълната активация на адаптера е необходимо да поръчате свързващ кабел за конкретната марка радио.
Общи указания за инсталация
Проверка преди монтаж:
- Проверете всички функции за управление и настройки на автомобила с оригиналната OEM главна единица.
- Изключете оригиналното радио (OEM HU) без захранване.
- Проверете всички връзки на интерфейса дали са правилно свързани – без захранване.
Свързване и ред на включване:
- Проверете настройките и HW конфигурацията на интерфейса – без захранване.
- Проверете конфигурацията на свързващия кабел към HU – без захранване.
- Свържете кабела към HU според инструкцията на aфтърмаркет устройството.
- Свържете останалите проводници според инструкцията на устройството.
- Свържете цялата инсталация с автомобила – основното захранващо свързване направете последно.
- Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта или инструкцията.
- Конфигурирайте aфтърмаркет HU (напр. управление от волана, камера, handsfree, захранване на антена).
- Извършете функционален тест на управлението от волана и комуникацията с автомобила.
Промяна на конфигурацията на интерфейса и кабела на HU:
- Всички промени правете без захранване.
- Повторете стъпки 5 до 8, посочени по-горе.
В случай на повреда на интерфейса или системата на автомобила:
- Преинсталирайте оригиналната OEM HU.
- Стартирайте оригиналната единица.
- Иницирайте изключване на CAN Bus системата.
- Проверете HW конфигурацията на интерфейса.
- След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.
При промени в окабеляването или проводниците:
- Свързването и модификациите могат да бъдат извършвани само от професионално обучен персонал.
- Всички промени трябва да бъдат предварително проверени по отношение на одобрение от производителя или влиянието върху гаранцията на автомобила.
- Всички модификации трябва да бъдат преди свързване проверени чрез измерване и сравнение със схемата на автомобила.
- Модификациите правите на своя отговорност, без гаранция за функционалност.
- Модификациите се извършват на собствен риск, без гаранция за липса на повреди на автомобила, устройството или интерфейса.
- Модификации на предварително монтирани кабели могат да доведат до загуба на гаранцията на продукта.
| Каталожен номер | 42A-1124-000-0 |
| Марка | ACV |
| Връзки | Официален уебсайт |
