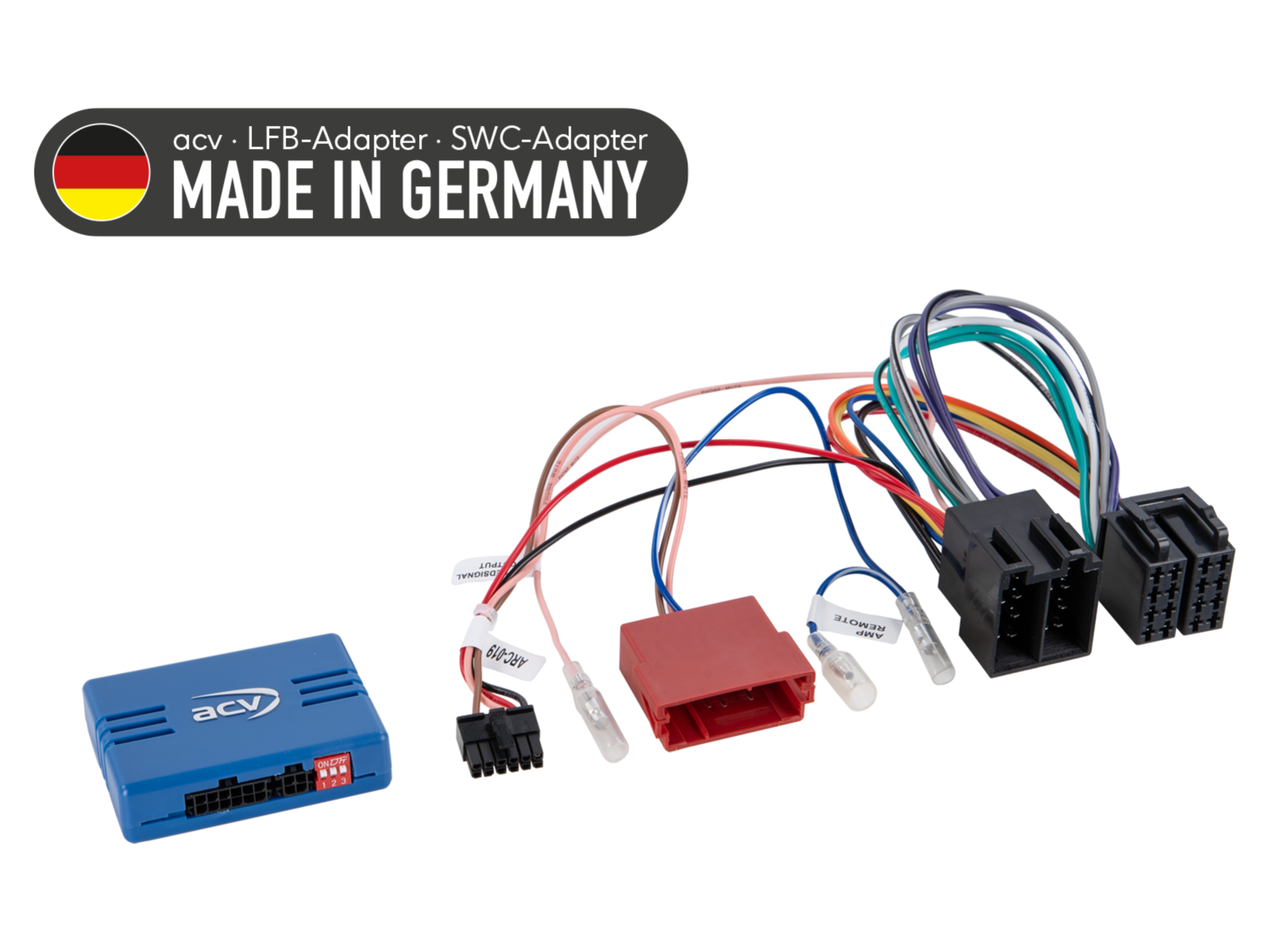

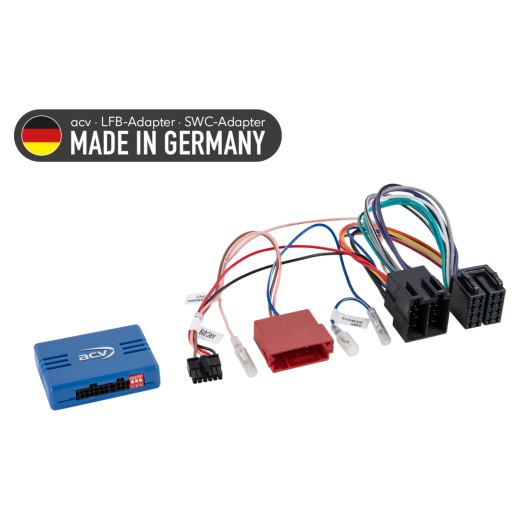

Адаптер за управление на бутоните на волана за Hyundai / Kia ACV SWC 42A-1180-002-0

Бъдете първият, който ще направи отзив за този продукт

адаптер за волана за Hyundai i10 [PA] (08->13), i20 [PB] (09->14), i30 [FD/FDH] (07->10), ix20 [JC] (10->19), Santa Fé [CM] (10->12), Sonata [NF] (08->10), Kia Carens [BK] (06->13), Cerato (09->13), Carnival [VQ] (06->09), Cee'd [ED] (09->13), Pro-Ceed [ED] (09->12), Sorento [JC] (06->09), Sorento [XM] (09->12), Soul [AM] (09->14), Venga [YN/YNS] (10->19)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата Съвети и помощ
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

Описание и параметри
Рейтинг0
Категория

Адаптер за управление на бутоните на волана за Hyundai / Kia ACV SWC 42A-1180-002-0

Запазете оригиналните функции за управление на радиото от волана при смяна на фабричното радио с афтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио някои функции могат да бъдат ограничени или заменени с други. Сравнете показаните конектори на кабелите с конекторите във вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM радио устройства. Преди окончателния монтаж проверете функционалността на автомобила, настройките на системата и правилното функциониране на управлението от волана (SWC).

Предназначено за автомобили

Hyundai i10 (PA) (10/2008 -> 10/2013) - оригинално OEM радио.
Hyundai i20 (PB) (04/2009 -> 11/2014) - оригинално OEM радио.
Hyundai i30 (FD/FDH) (09/2007 -> 10/2010) - оригинално OEM радио.
Hyundai ix20 (JC) (11/2010 -> 07/2019) - оригинално OEM радио.
Hyundai Santa Fé (CM) (01/2010 -> 09/2012) - оригинално OEM радио.
Hyundai Sonata (NF) (08/2008 -> 03/2010) - оригинално OEM радио.

Kia Carens (BK) (10/2006 -> 03/2013) - оригинално OEM радио.
Kia Cerato (2009 -> 2013) - оригинално OEM радио.
Kia Carnival (VQ) (06/2006 -> 12/2009) - оригинално OEM радио.
Kia Cee'd (ED) (10/2009 -> 03/2013) - оригинално OEM радио.
Kia Pro-Ceed (ED) (10/2009 -> 06/2012) - оригинално OEM радио.
Kia Sorento (JC) (07/2006 -> 09/2009) - оригинално OEM радио.
Kia Sorento (XM) (10/2009 -> 10/2012) - оригинално OEM радио.
Kia Soul (AM) (02/2009 -> 03/2014) - оригинално OEM радио.
Kia Venga (YN/YNS) (02/2010 -> 08/2019) - оригинално OEM радио.

Техническа информация

Аналогово свързване.
Конектор: ISO / Mini ISO.
За автомобили на прага на годината на производство > артикул: 42a-1180-00c с окабеляване ISO/Mini ISO и 24Pin/18Pin.
Поддръжка за OEM аналогова усилвателна система (по избор): адаптер активна система ISO>ISO > артикул: 13-1190-50.
Синьо-бял проводник: +12V дистанционно включване на усилвателя (Amp Remote).

Сигнали на свободните проводници

SWC – управление от волана.

Диагностична LED индикация

Постоянно синьо светене: интерфейсът е активен, присъства +12V захранване от запалването.
Червено светене: разпозната е функцията на бутон от волана.

Важно допълнително

Предназначено за афтърмаркет радиоапарати на Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
За пълната активация на адаптера е необходимо да поръчате свързващ кабел за конкретната марка радио.

Общи указания за инсталация

Проверка преди монтаж:

Проверете всички функции за управление и настройки на автомобила с оригиналната OEM главна единица.
Изключете оригиналното радио (OEM HU) без захранване.
Проверете всички връзки на интерфейса дали са правилно свързани - без захранване.

Свързване и ред на включване:

Проверете настройките и HW конфигурацията на интерфейса - без захранване.
Проверете конфигурацията на свързващия кабел към HU - без захранване.
Свържете кабела към HU според инструкцията на афтърмаркет устройството.
Свържете останалите проводници според инструкцията на устройството.
Свържете цялата инсталация с автомобила - основното захранващо свързване направете последно.
Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта или инструкцията.
Конфигурирайте афтърмаркет HU (напр. управление от волана, камера, handsfree, захранване на антена).
Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и кабела на HU:

Всички промени правете без захранване.
Повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

Преинсталирайте оригиналната OEM HU.
Стартирайте оригиналната единица.
Иницирайте изключване на CAN Bus системата.
Проверете HW конфигурацията на интерфейса.
След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени в окабеляването или проводниците:

Свързването и модификациите могат да бъдат извършвани само от професионално обучен персонал.
Всички промени трябва да бъдат предварително проверени по отношение на одобрение от производителя или влиянието върху гаранцията на автомобила.
Всички модификации трябва да бъдат преди свързване проверени чрез измерване и сравнение със схемата на автомобила.
Модификациите правите на своя отговорност, без гаранция за функционалност.
Модификациите се извършват на собствен риск, без гаранция за липса на повреди на автомобила, устройството или интерфейса.
Модификации на предварително монтирани кабели могат да доведат до загуба на гаранцията на продукта.
