Адаптер за управление на бутоните на волана за Mazda ACV SWC 42XMZ005-0
адаптер за волан за Mazda 3 (BL) (05/09->09/11), 3 (BL) (09/11->09/13), 5 (CW) (10/10->02/13), 5 (CW) (02/13->08/15) и 6 (GH) (05/10->02/13)
Повече за продукта
Повече за продукта
Ще ви помогнем с покупката ви.
- Използвайте нашата Съвети и помощ
- Можете да ни върнете стоките в рамките на 14 дни
- Изпробвайте продукта в нашия магазин

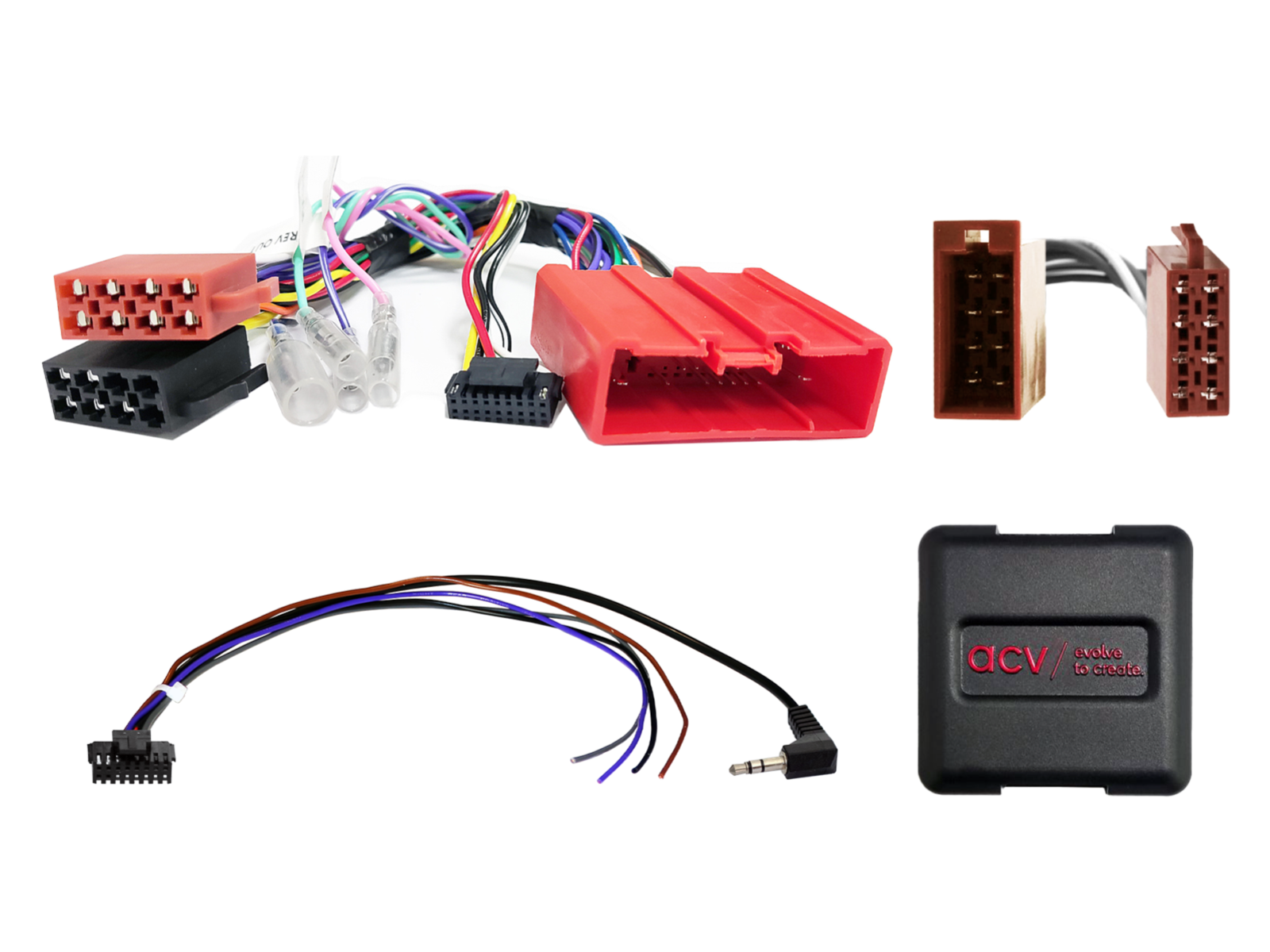

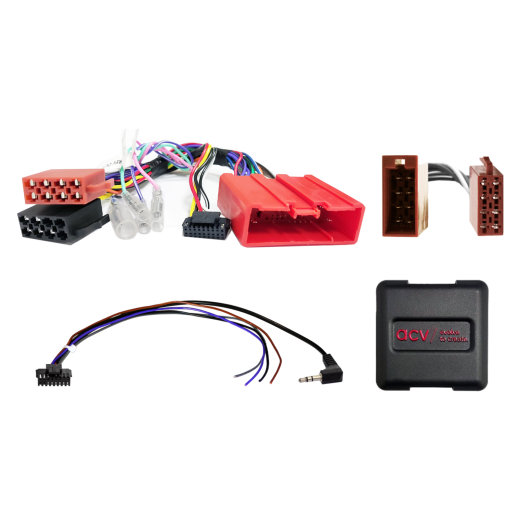

Адаптер за управление на бутоните на волана за Mazda ACV SWC 42XMZ005-0
Запазете оригиналните функции за управление на радиото от волана при смяна на оригиналното радио с афтърмаркет устройство. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да има ограничение или замяна на някои функции с други. Сравнете показаните конектори на окабеляването с конекторите във вашия автомобил и се уверете, че съвпадат както технически, така и визуално. Проверете дали първоначално е бил инсталиран някой от посочените OEM плейъри. Преди окончателен монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).
Предназначено за автомобили
- Mazda 3 (BL) (05/2009 -> 09/2011) автомобили с Panasonic OEM HU и BOSE OEM усилвателна система; автомобили без BOSE OEM усилвателна система – инсталация без OEM усилвателна система ISO(m) > ISO(f) конектор; автомобили с Sanyo Tom Tom OEM Sat Nav – конектор Mazda > Sanyo свързване зад OEM радиото.
- Mazda 3 (BL) (09/2011 -> 09/2013) автомобили с Panasonic OEM HU и BOSE OEM усилвателна система; автомобили без BOSE OEM усилвателна система – инсталация без OEM усилвателна система ISO(m) > ISO(f) конектор; автомобили с Sanyo Tom Tom OEM Sat Nav – конектор Mazda > Sanyo свързване зад OEM радиото.
- Mazda 5 (CW) (10/2010 -> 02/2013) автомобили с Panasonic OEM HU и BOSE OEM усилвателна система; автомобили без BOSE OEM усилвателна система – инсталация без OEM усилвателна система ISO(m) > ISO(f) конектор; автомобили с Sanyo Tom Tom OEM Sat Nav – конектор Mazda > Sanyo свързване зад отделението за пасажера.
- Mazda 5 (CW) (02/2013 -> 08/2015) автомобили с Panasonic OEM HU и BOSE OEM усилвателна система; автомобили без BOSE OEM усилвателна система – инсталация без OEM усилвателна система ISO(m) > ISO(f) конектор; автомобили с Sanyo Tom Tom OEM Sat Nav – конектор Mazda > Sanyo свързване зад отделението за пасажера.
- Mazda 6 (GH) (05/2010 -> 02/2013) автомобили с Panasonic OEM HU и BOSE OEM усилвателна система; автомобили без BOSE OEM усилвателна система – инсталация без OEM усилвателна система ISO(m) > ISO(f) конектор.
CAN Bus информация
Конектори и захранване:
- Конектор: 24 Pin Mazda.
- Конектор: OEM SWC > 3,5mm жак / свободен проводник.
- Конектор: OEM усилвателна система ISO(m) > ISO(f).
- Синьо/бяло: +12V amp remote.
Съвместимост:
- Автомобили с Panasonic OEM HU.
- Автомобили с BOSE OEM усилвателна система.
- Автомобили без BOSE OEM усилвателна система: инсталация без OEM усилвателна система ISO(m) > ISO(f) конектор.
- Mazda 3 и Mazda 6 със Sanyo Tom Tom OEM Sat Nav: конектор Mazda > Sanyo свързване зад OEM радиото.
- Mazda 5 със Sanyo Tom Tom OEM Sat Nav: конектор Mazda > Sanyo свързване зад отделението за пасажера.
Важна допълнителна информация
- За пълната активация на адаптера е необходимо да се поръча междинен кабел за конкретната марка радио.
Общи указания за инсталация
Проверка преди монтаж:
- Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
- Изключете оригиналното радио (OEM HU) при липса на захранване.
- Проверете всички свързвания на интерфейса (interface), дали са правилно включени – при липса на захранване.
Свързване и ред на включване:
- Проверете настройките и HW конфигурацията на интерфейса – при липса на захранване.
- Проверете конфигурацията на кабела за свързване към радиото – при липса на захранване.
- Свържете кабела към радиото според инструкциите за афтърмаркет устройството.
- Свържете останалите проводници според инструкциите за устройството.
- Свържете цялата инсталация към автомобила – основната захранваща връзка свържете накрая.
- Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или ръководството.
- Конфигурирайте aftermarket HU (управление от волана, камера, handsfree, захранване на антената и други).
- Извършете функционален тест на управлението от волана и комуникацията с автомобила.
Промяна на конфигурацията на интерфейса и HU кабела:
- Всички промени извършвайте при липса на захранване.
- След промяна повторете стъпки 5 до 8, посочени по-горе.
При повреда на интерфейса или системата на автомобила:
- Инсталирайте отново оригиналната OEM HU.
- Стартирайте оригиналната единица.
- Инициирайте изключване на CAN Bus системата.
- Проверете HW конфигурацията на интерфейса.
- След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.
При промени в окабеляването или воденето на кабели:
- Свързване и промени могат да извършват само професионално обучен персонал.
- Всички промени трябва да бъдат предварително проверени по отношение на одобрение от производителя или влияние върху гаранцията на автомобила.
- Всички промени трябва да бъдат преди включване проверени чрез измерване и сравнение със схемата на окабеляване на автомобила.
- Промените извършвате на своя отговорност, без гаранция за функционалност.
- Промените са за ваша сметка, без гаранция, че ще се избегнат повреди на автомобила, устройството или интерфейса.
- Промени в предварително монтираното окабеляване могат да доведат до загуба на гаранцията на продукта.
| Каталожен номер | 42XMZ005-0 |
| Марка | ACV |
| Връзки | Официален уебсайт |
