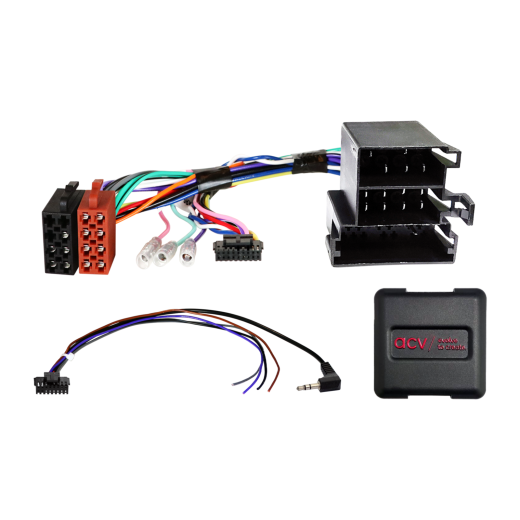

Адаптер за управление на бутоните на волана за Mercedes ACV SWC 42XMC006-0

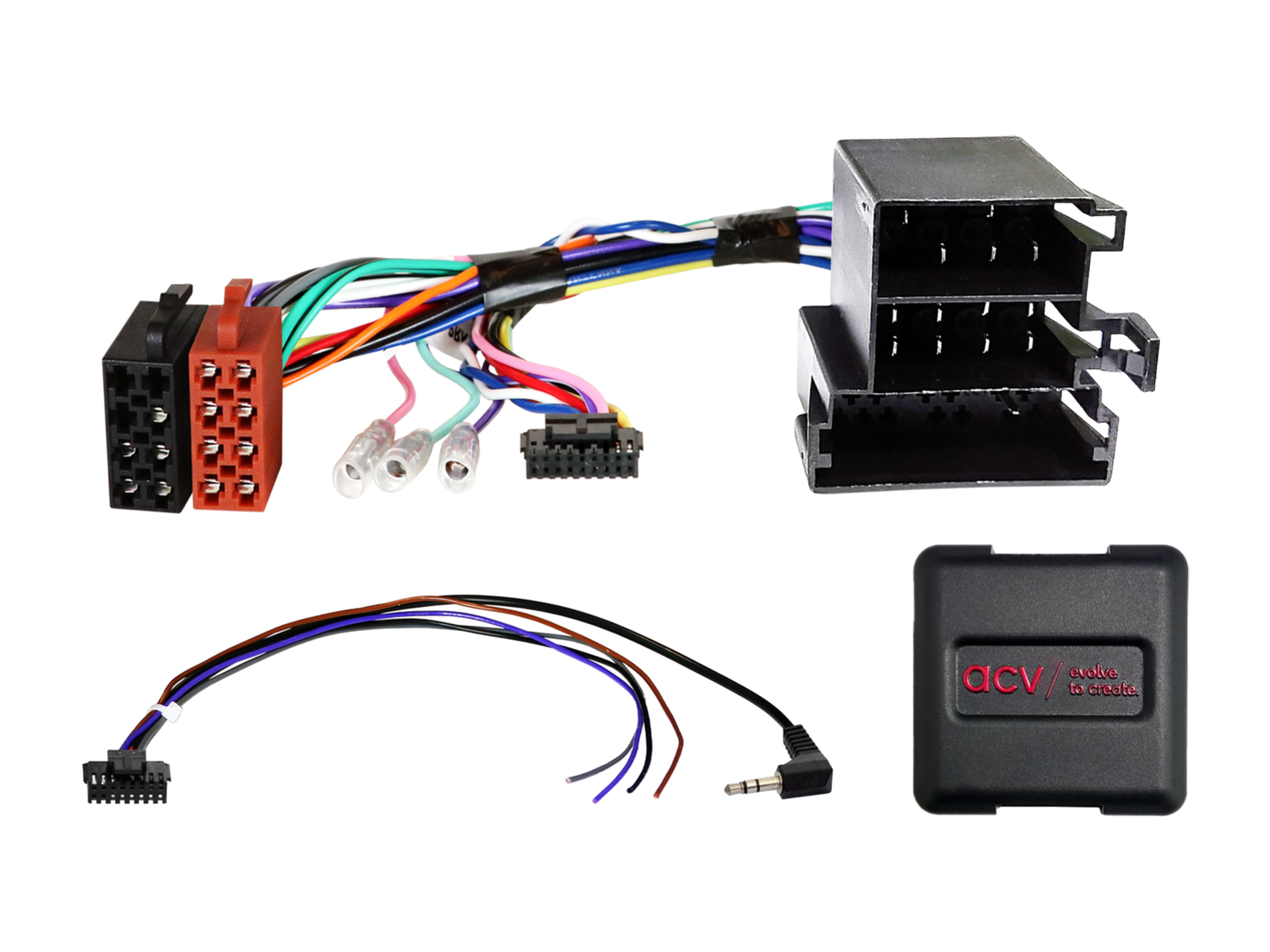

Адаптер за управление на бутоните на волана за Mercedes-Benz ACV SWC 42XMC006-0

Запазете оригиналните функции за управление на автомобилното радио от волана при смяна на оригиналното радио с афтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното автомобилно радио, някои функции могат да бъдат ограничени или заменени с други. Сравнете показаните конектори на кабелния сноп с конекторите във Вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от изброените OEM радиа. Преди финален монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

• Mercedes-Benz C-class (W203) (03/2000 -> 04/2004)

Информация за CAN Bus

Конектори и захранване:

• Конектор: ISO / 10-пинов ISO.
• Конектор: OEM SWC > 3,5 мм жак / свободен проводник.

Съвместимост и ограничения:

• Автомобили с Audio 10 / Audio 30 OEM HU.
• Автомобили с Comand 2.0 OEM Sat Nav с CAN Bus в 18-пиновия AMP конектор: Пин 8 кафяв – CAN low, Пин 9 червено-кафяв – CAN high. Не става дума за Robert Bosch CAN.

Сигнали и товароносимост на изходите:

• Червен: +12 V при запалване (Klemme 15).
• Оранжев: +12 V осветление (Klemme 58).
• Лилаво/бял: +12 V сигнал за задна предавка.
• Розов: сигнал за скорост (Speed pulse).
• Зелен: GND сигнал за паркинг спирачка.
• Макс. товароносимост на изходите: 250 mA. При ток над 250 mA използвайте реле – 1 реле с съпротивление на бобината мин. 75 Ω, 2 релета с съпротивление на бобините мин. 150 Ω.

Важна допълнителна информация

• Управление от волана (SWC) чрез CAN Bus. При реимпортни автомобили или автомобили с различен софтуер може да има несъвместимост на функциите.
• За пълната активирация на адаптера е необходимо да поръчате свързващ кабел за конкретната марка автомобилно радио.

Общи указания за инсталиране

Проверки преди монтаж:

1. Проверете всички функции за управление и настройки на автомобила с оригиналната OEM главна единица.
2. Изключете оригиналното радио (OEM HU) без напрежение.
3. Проверете всички връзки на интерфейса дали са правилно свързани – без напрежение.

Свързване и ред на включване:

1. Проверете настройките и HW конфигурацията на интерфейса – без напрежение.
2. Проверете конфигурацията на свързващия кабел към радиото – без напрежение.
3. Свържете кабела към радиото според упътването на афтърмаркет устройство.
4. Свържете останалите проводници според упътването на устройството.
5. Свържете цялата инсталация с автомобила – основната захранваща връзка свържете последна.
6. Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта или упътването.
7. Конфигурирайте афтърмаркет HU (управление от волана, камера, handsfree, захранване на антена и др.).
8. Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела:

• Всички промени извършвайте без напрежение.
• След промяната повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

• Инсталирайте отново оригиналната OEM HU.
• Стартирайте оригиналната единица.
• Иницирайте изключване на CAN Bus системата.
• Проверете HW конфигурацията на интерфейса.
• След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При изменение на окабеляването или воденето на кабели:

• Свързванията и промените могат да бъдат извършвани само от професионално обучен персонал.
• Всички промени трябва да бъдат проверени преди свързване по отношение на одобрение от производителя или влияние върху гаранцията на автомобила.
• Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на окабеляване на автомобила преди свързване.
• Промените се извършват на собствена отговорност, без гаранция за работоспособност.
• Промените се извършват на собствен риск, без гаранция за изключване на повреда на автомобила, устройството или интерфейса.
• Промени в предварително инсталираното окабеляване могат да доведат до загуба на гаранцията на продукта.
