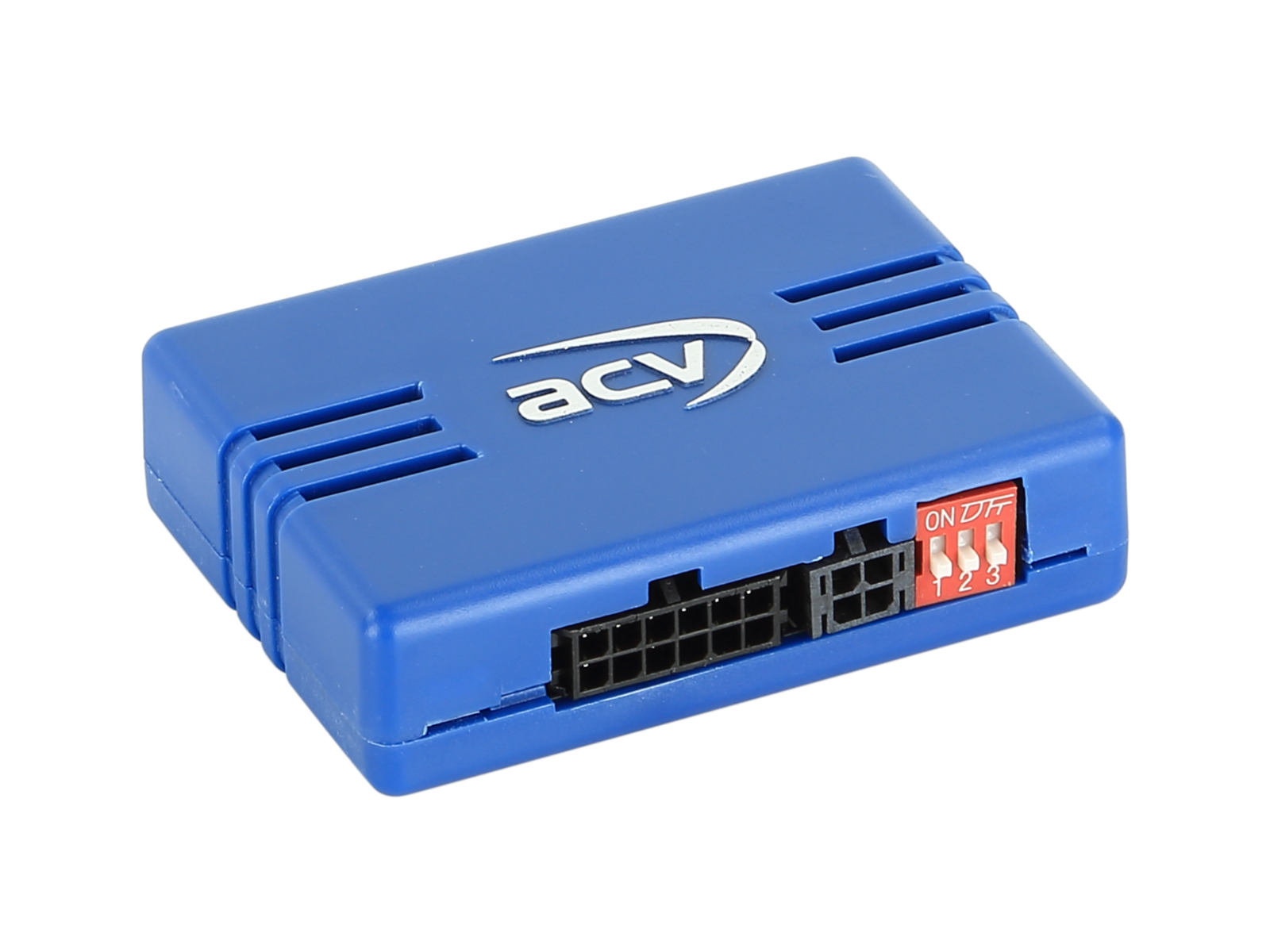

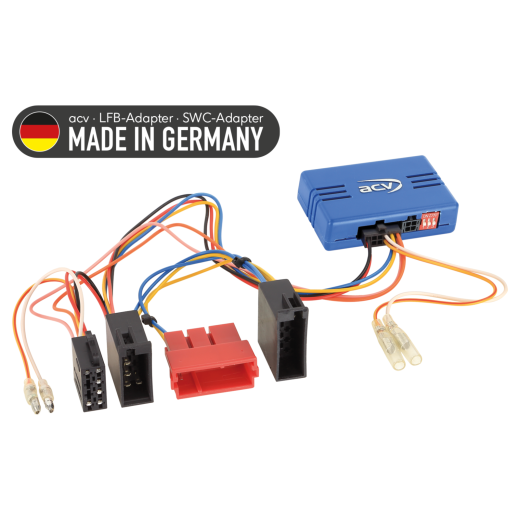

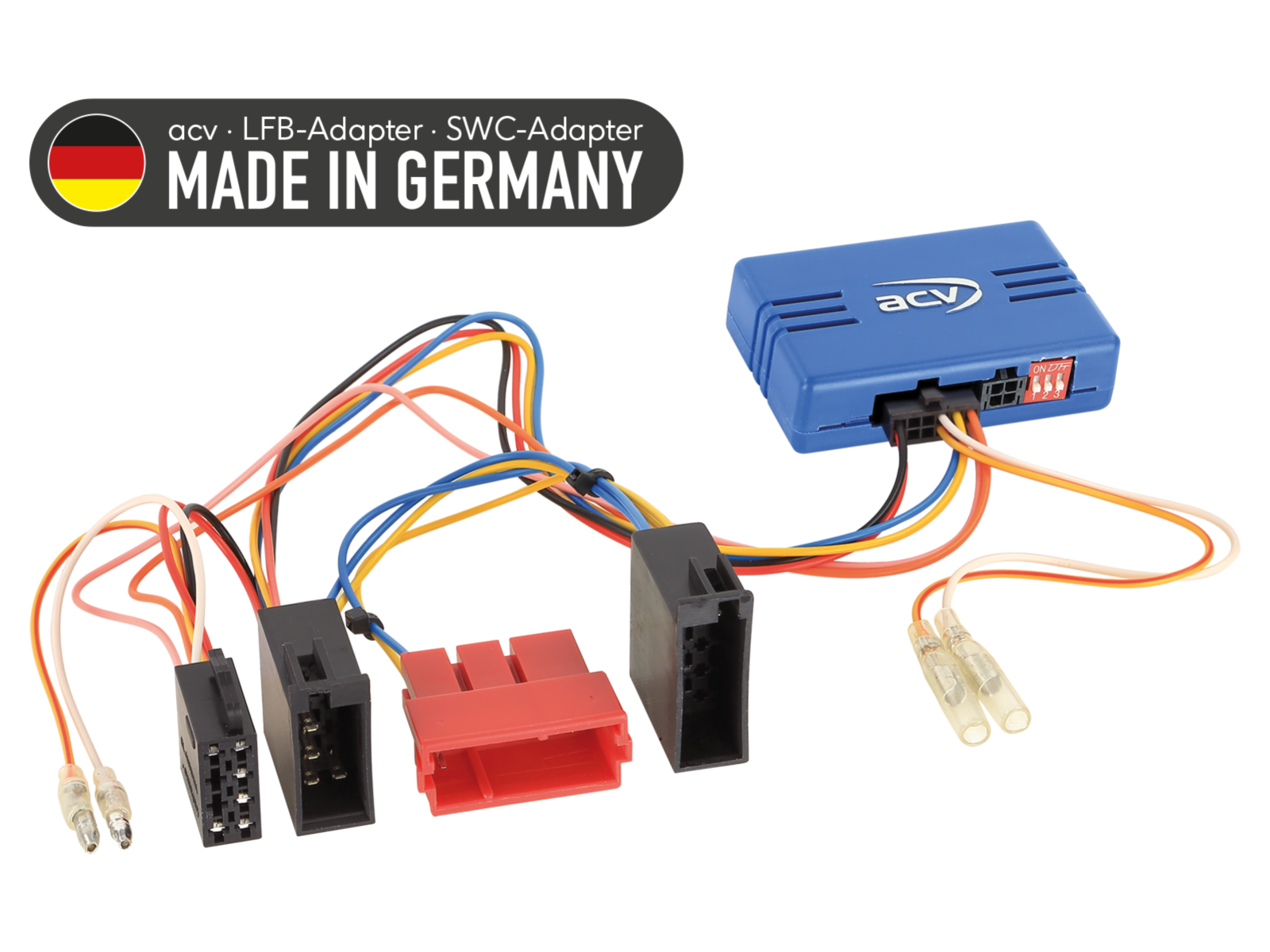

Адаптер за управление на бутоните на волана за Mercedes-Benz ACV SWC 42A-1190-001-0

Бъдете първият, който ще направи отзив за този продукт

адаптер за волана за Mercedes A-class (W169) (10/04->04/12), A-class (C169) (11/04->07/11), B-class (T245) (06/05->06/11), C-class (W203) (03/00->01/05), CLK-class (C208) (07/99->03/03), CLK-class (C209) (03/02->05/05), E-class (W210) (06/99->12/02), SL-class (R230) (08/01->02/06), SLR (C199) (12/03->12/09), Sprinter (W906) (04/06->08/13, 08/13->05/18), Vito/Viano (W639) (07/03->08/10, 09/10->03/14), Vito (W447) (10/14->02/19, 05/19->01/24) и VW Crafter I (2EC/2EK/2F) (03/06->07/11, 07/11->11/16)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата podadna
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

Описание и параметри
Рейтинг0
Категория

Адаптер за управление на бутоните на волана за Mercedes-Benz ACV SWC 42A-1190-001-0

Запазете оригиналните функции за управление на автомобилното радио от волана при смяна на оригиналното радио с афтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да има ограничения или някои функции да бъдат заменени с други. Сравнете показаните конектори на кабелите с конекторите във вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от изброените OEM радиа. Преди окончателния монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

Mercedes-Benz A-class (W169) (10/2004 -> 04/2012) - оригинално OEM радио.
Mercedes-Benz A-class (C169) (11/2004 -> 07/2011) - оригинално OEM радио.
Mercedes-Benz B-class (T245) (06/2005 -> 06/2011) - оригинално OEM радио.
Mercedes-Benz C-class (W203) (03/2000 -> 01/2005) - оригинално OEM радио.
Mercedes-Benz CLK-class (C208) (07/1999 -> 03/2003) - оригинално OEM радио.
Mercedes-Benz CLK-class (C209) (03/2002 -> 05/2005) - оригинално OEM радио.
Mercedes-Benz E-class (W210) (06/1999 -> 12/2002) - оригинално OEM радио.
Mercedes-Benz SL-class (R230) (08/2001 -> 02/2006) - оригинално OEM радио.
Mercedes-Benz SLR (C199) (12/2003 -> 12/2009) - оригинално OEM радио.
Mercedes-Benz Sprinter (W906) (04/2006 -> 08/2013) - оригинално OEM радио.
Mercedes-Benz Sprinter (W906) (08/2013 -> 05/2018) - оригинално OEM радио.
Mercedes-Benz Vito/Viano (W639) (07/2003 -> 08/2010) - оригинално OEM радио.
Mercedes-Benz Vito/Viano (W639) (09/2010 -> 03/2014) - оригинално OEM радио.
Mercedes-Benz Vito (W447) (10/2014 -> 02/2019) - оригинално OEM радио. Превозни средства с прекъсване на постоянното захранване +12V клема 30 — свържете към предпазителния блок.
Mercedes-Benz Vito (W447) (05/2019 -> 01/2024) - оригинално OEM радио. Превозни средства с прекъсване на постоянното захранване +12V клема 30 — свържете към предпазителния блок.

VW Crafter I (2EC/2EK/2F) (03/2006 -> 07/2011) - оригинално OEM радио.
VW Crafter I (2EC/2EK/2F) (07/2011 -> 11/2016) - оригинално OEM радио.

CAN Bus информация

Конектори и захранване:

Конектор: ISO / 10 Pin ISO / Mini ISO Mercedes-Benz.

Настройки:

Проверете DIP превключвателите на афтърмаркет радиото (HU).

Съвместимост с превозни средства:

Mercedes-Benz превозни средства с Audio 5 / Audio 10 1-DIN OEM HU.
Mercedes-Benz превозни средства с Audio 30 APS 1-DIN OEM Sat Nav.
Mercedes-Benz превозни средства с Comand 2.0 OEM Sat Nav.
VW Crafter превозни средства с RCD 2001 1-DIN OEM HU.
Mercedes-Benz / VW превозни средства с отворена табла — възможно кодиране на OEM HU.
Превозни средства с различно свързване на комфортния интериорен CAN Bus — проверете свързването според ръководството.
Превозни средства с OEM усилвател без оптична система B2B: изискуем активен адаптер ISO>ISO (елемент: 13-1190-50).

Диагностична LED индикация:

Синьо светене: интерфейсът е активен, присъства +12V захранване от запалването.
Червено светене: разпозната е функция на бутоните за управление от волана.

Важна допълнителна информация

Предназначено за афтърмаркет радиа Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
За пълна активация на адаптера е необходимо да поръчате свързващ кабел за конкретната марка радио.

Общи указания за инсталиране

Проверка преди монтаж:

Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
Изключете оригиналното радио (OEM HU) без захранване.
Проверете всички връзки на интерфейса дали са правилно свързани - без захранване.

Свързване и ред на включване:

Проверете настройките и HW конфигурацията на интерфейса - без захранване.
Проверете конфигурацията на свързващия кабел към HU - без захранване.
Свържете кабела към HU според ръководството на афтърмаркет устройството.
Свържете останалите проводници според инструкциите на устройството.
Свържете цялата инсталация с автомобила - основната захранваща връзка свържете накрая.
Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или ръководството.
Конфигурирайте афтърмаркет HU (напр. управление от волана, камера, handsfree, захранване на антена).
Направете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и кабела на HU:

Всички промени извършвайте без захранване.
Повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

Инсталирайте отново оригиналната OEM HU.
Пуснете оригиналната единица.
Инициирайте изключване на CAN Bus системата.
Проверете HW конфигурацията на интерфейса.
След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При изменения в окабеляването или воденето на кабелите:

Свързванията и модификациите могат да се извършват само от професионално обучен персонал.
Всички промени трябва да бъдат проверени преди свързване относно одобрение от производителя или влияние върху гаранцията на автомобила.
Всички модификации трябва да бъдат проверени чрез измерване и сравняване със схемата на окабеляване на автомобила.
Правите модификации на собствена отговорност, без гаранция за функционалност.
Модификациите се извършват на собствен риск, без гаранция за изключване на възможността от повреда на автомобила, устройството или интерфейса.
Промени в предварително монтираното окабеляване могат да доведат до загуба на гаранцията на продукта.
