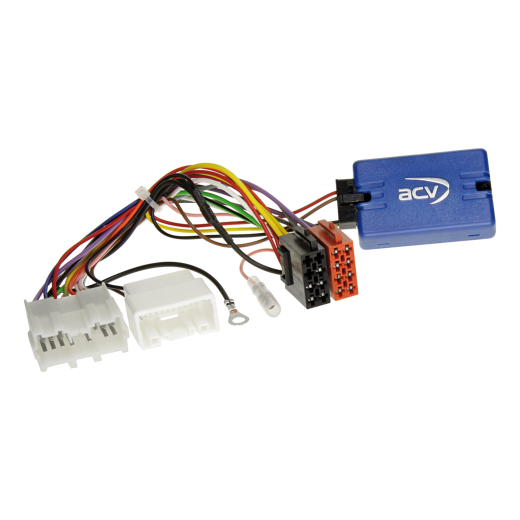

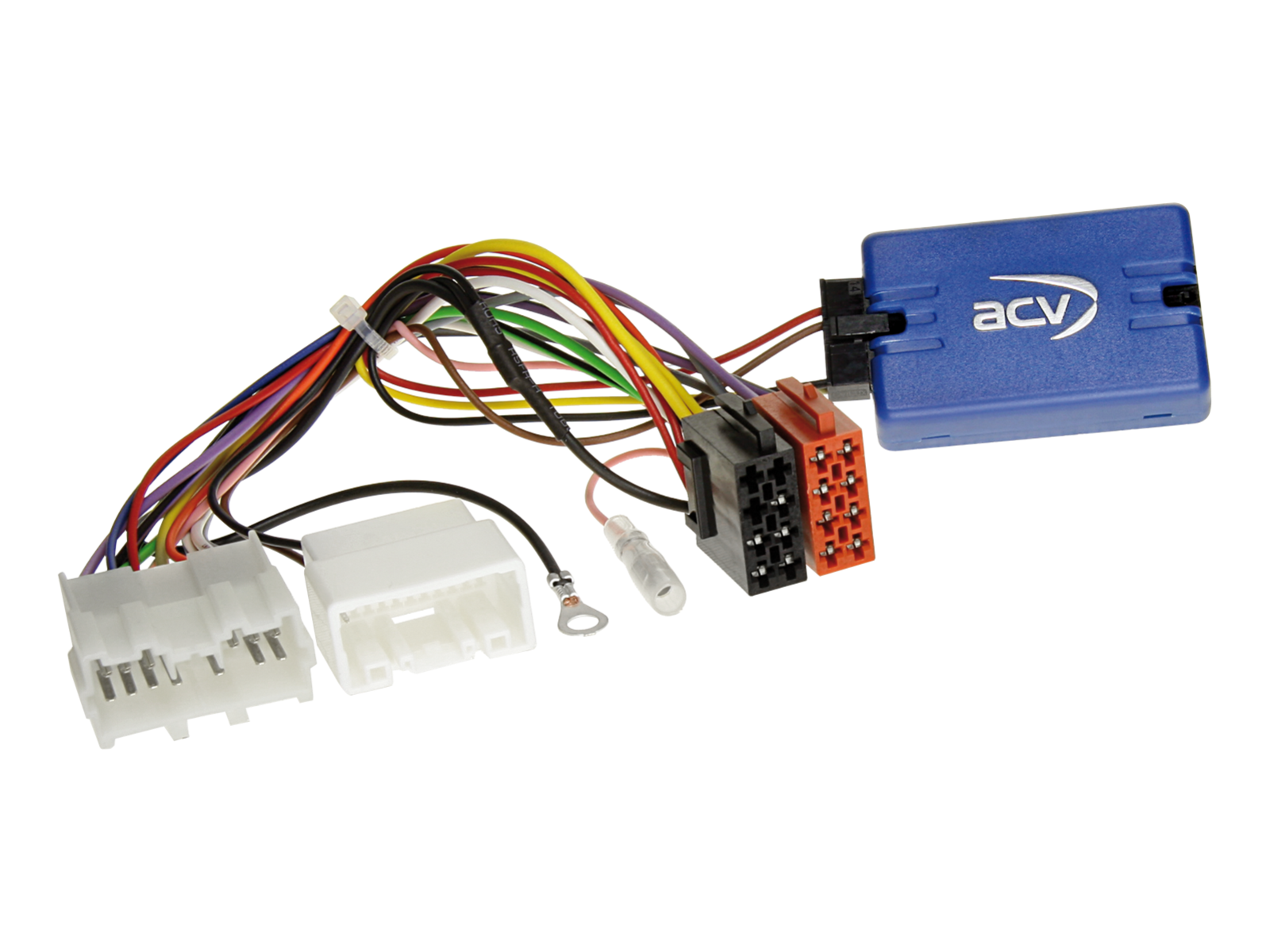

Адаптер за управление на бутоните на волана за Mitsubishi ACV SWC 42SMT005
адаптер за волан за Mitsubishi L200 (KAOT) (02/10->10/15)
Повече за продукта
Повече за продукта
Ще ви помогнем с покупката ви.
- Използвайте нашата Съвети и помощ
- Можете да ни върнете стоките в рамките на 14 дни
- Изпробвайте продукта в нашия магазин
Адаптер за управление на бутоните на волана за Mitsubishi ACV SWC 42SMT005
Запазете първоначалните функции за управление на автомобилното радио от волана при смяна на оригиналното радио с неоригинална единица. Сравнете показаните конектори на адаптера с конекторите във вашия автомобил и се уверете, че съвпадат както визуално, така и технически. Проверете дали в автомобила е използвано някое от посочените оригинални аудиоустройства.
Предназначено за автомобили
- Mitsubishi L200 (KAOT) (02/2010->10/2015) с оригинално Mitsubishi OEM радио, без Rockford Fosgate OEM аудиосистема, свързване 14 Pin / 24 Pin конектор, черен проводник — маса клема 31.
CAN Bus информация
- Свързване: 14 Pin / 24 Pin конектор Mitsubishi.
- Автомобили с оригинално Mitsubishi OEM радио.
- Автомобили без Rockford Fosgate OEM аудиосистема.
- Черен проводник — маса клема 31.
Важно допълнително инфо
- За пълната активация на адаптера е необходимо да поръчате връзков кабел за конкретната марка радио.
Общи инструкции за инсталация
Проверка преди монтаж
- Проверете всички функции на управлението и настройките на автомобила с оригиналното OEM радио.
- Демонтажът на OEM устройството извършвайте без захранване.
- Проверете всички връзки на интерфейса без захранване.
Свързване и ред на включване
- Всички настройки и конфигурации извършвайте без захранване.
- Проверете конфигурацията на връзковия кабел на радиото.
- Свържете кабела според инструкцията на aftermarket радиото.
- Свържете останалите проводници според указанията за устройството.
- Главната захранваща връзка свържете накрая.
- Извършете софтуерната конфигурация на интерфейса според указанията в описанието и BDA.
- Конфигурирайте aftermarket радиото за функции SWC, камера, handsfree, захранване на антена и т.н.
- Направете тест на функцията за управление от волана и комуникацията с автомобила.
Промяна на конфигурацията на интерфейса и HU кабела
- Промените извършвайте без захранване.
- След промяната следвайте стъпки 5–8 по-горе.
В случай на повреда на интерфейса или автомобила
- Върнете в колата оригиналното OEM устройство.
- Включете OEM устройството.
- Изчакайте CAN Bus да влезе в покой.
- Проверете хардуерната конфигурация на интерфейса.
- След като CAN Bus е в покой, следвайте стъпки 5–8 по-горе.
При промени на окабеляването или проводниците
- Промените могат да извършват само професионално обучен персонал.
- Преди свързване проверете съответствието с изискванията на производителя и влияние върху гаранцията.
- Преди свързване проверете функцията чрез измерване и по схемата на автомобила.
- Промените извършвате на собствен риск без гаранция за функционалност.
- Промените извършвате без гаранция за евентуални повреди на автомобила, устройството или интерфейса.
- Промените върху предварително монтирано окабеляване може да анулират гаранцията на продукта.
| Каталожен номер | 42SMT005 |
| Марка | ACV |
| Връзки | Официален уебсайт |
