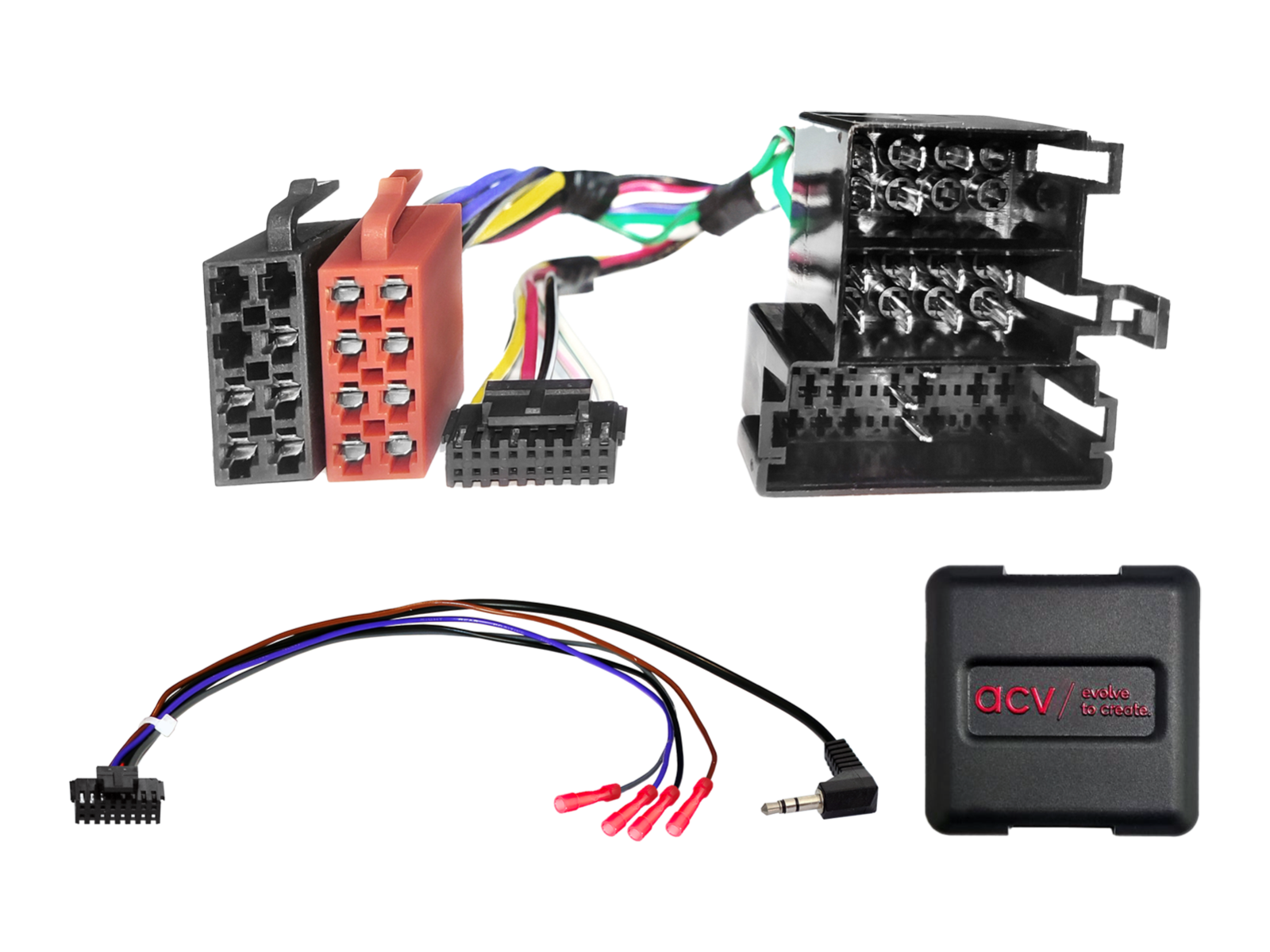

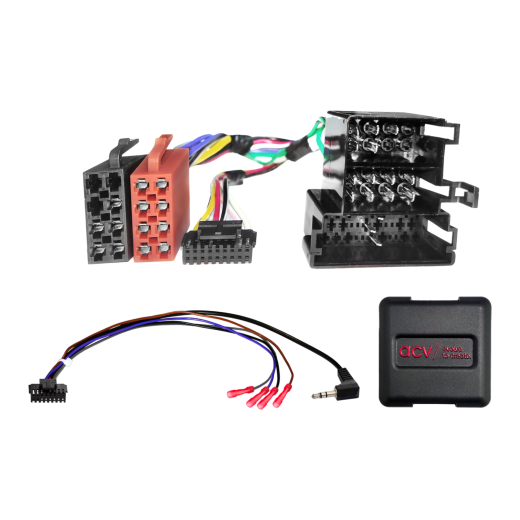

Адаптер за управление на бутоните на волана за Nissan ACV SWC 42XNS007-0

Адаптер за управление на бутоните на волана за Nissan ACV SWC 42XNS007-0

Запазете оригиналните функции за управление на радиото от волана при смяна на оригиналното радио с афтърмаркет устройство. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да има ограничение или замяна на някои функции с други. Сравнете показаните конектори на окабеляването с конекторите във вашия автомобил и се уверете, че съвпадат както технически, така и визуално. Проверете дали първоначално е бил инсталиран някой от посочените OEM плейъри. Преди окончателен монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

• Nissan Micra (K12) (01/2003 -> 10/2007) автомобили с Blaupunkt 1-DIN OEM HU.
• Nissan Micra C+C (K12) (11/2005 -> 03/2009) автомобили с Blaupunkt 1-DIN OEM HU.
• Nissan Note (E11) (03/2006 -> 01/2009).

CAN Bus информация

Конектори и захранване:

• Конектор: ISO / Mini ISO.
• Конектор: OEM SWC > 3,5mm жак / свободен проводник.

Съвместимост:

• Автомобили с 5 функции SWC, без функция I.

Важна допълнителна информация

• За пълната активация на адаптера е необходимо да се поръча междинен кабел за конкретната марка радио.

Общи указания за инсталация

Проверка преди монтаж:

1. Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
2. Изключете оригиналното радио (OEM HU) при липса на захранване.
3. Проверете всички свързвания на интерфейса (interface), дали са правилно включени – при липса на захранване.

Свързване и ред на включване:

1. Проверете настройките и HW конфигурацията на интерфейса – при липса на захранване.
2. Проверете конфигурацията на кабела за свързване към радиото – при липса на захранване.
3. Свържете кабела към радиото според инструкциите за афтърмаркет устройството.
4. Свържете останалите проводници според инструкциите за устройството.
5. Свържете цялата инсталация към автомобила – основната захранваща връзка свържете накрая.
6. Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или ръководството.
7. Конфигурирайте афтърмаркет HU (управление от волана, камера, handsfree, захранване на антената и други).
8. Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела:

• Всички промени извършвайте при липса на захранване.
• След промяна повторете стъпки 5 до 8, посочени по-горе.

При повреда на интерфейса или системата на автомобила:

• Инсталирайте отново оригиналната OEM HU.
• Стартирайте оригиналната единица.
• Инициирайте изключване на CAN Bus системата.
• Проверете HW конфигурацията на интерфейса.
• След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени в окабеляването или воденето на кабели:

• Свързване и промени могат да извършват само професионално обучен персонал.
• Всички промени трябва да бъдат предварително проверени по отношение на одобрение от производителя или влияние върху гаранцията на автомобила.
• Всички промени трябва да бъдат преди включване проверени чрез измерване и сравнение със схемата на окабеляване на автомобила.
• Промените извършвате на своя отговорност, без гаранция за функционалност.
• Промените са за ваша сметка, без гаранция, че ще се избегнат повреди на автомобила, устройството или интерфейса.
• Промени в предварително монтираното окабеляване могат да доведат до загуба на гаранцията на продукта.
