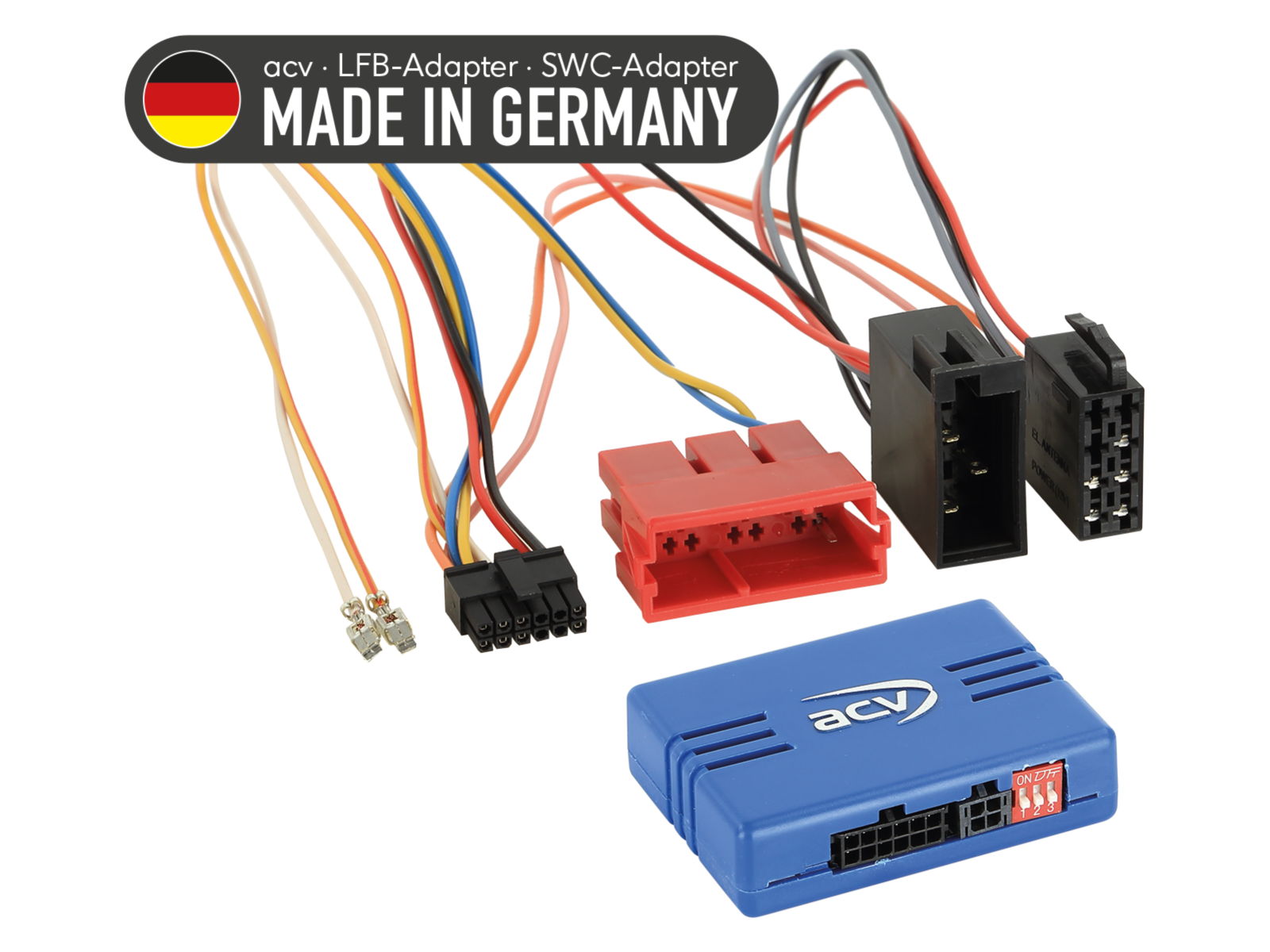

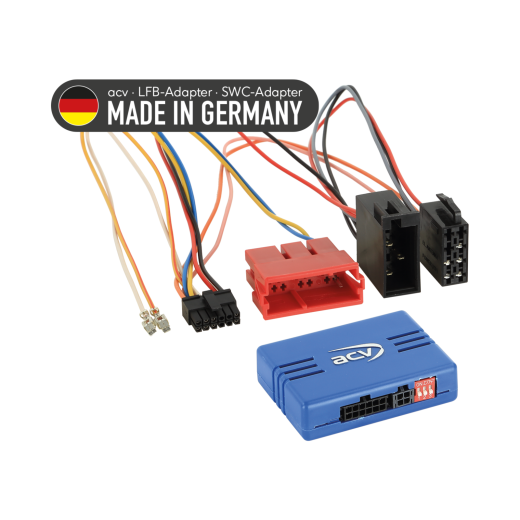

Адаптер за управление на бутоните на волана за Porsche ACV SWC 42A-1323-000-0
адаптер за волан за Porsche 911 (997) (07/04->08/09), Boxster (987) (10/04->01/09), Cayenne (9PA/955) (09/02->12/06) и Cayman (987C) (11/05->01/09)
Повече за продукта
Повече за продукта
Адаптер за управление на бутоните на волана за Porsche ACV SWC 42A-1323-000-0
Запазете оригиналните функции за управление на автомобилното радио от волана при смяна на фабричното радио с афтърмаркет единица. Сравнете показаните конектори на кабелажа с конекторите във вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е била инсталирана някоя от изброените OEM радио единици. Преди окончателния монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).
Предназначено за автомобили
- Porsche 911 (997) 07/2004 -> 08/2009 - оригинално радио PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM звукова система MOST или Mini ISO жълт, или ISO говорителен конектор ( +12V Amp Remote 0,75 mm² черно/червен в ISO захранващ конектор).
- Porsche Boxster (987) 10/2004 -> 01/2009 - оригинално радио PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM звукова система MOST или Mini ISO жълт, или ISO говорителен конектор (+12V Amp Remote 0,75 mm² черно/червен в ISO захранващ конектор).
- Porsche Cayenne (9PA/955) 09/2002 -> 12/2006 - оригинално радио PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM звукова система MOST или Mini ISO жълт, или ISO говорителен конектор (+12V Amp Remote 0,75 mm² черно/червен в ISO захранващ конектор).
- Porsche Cayman (987C) 11/2005 -> 01/2009 - оригинално радио PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM звукова система MOST или Mini ISO жълт, или ISO говорителен конектор (+12V Amp Remote 0,75 mm² черно/червен в ISO захранващ конектор).
CAN Bus информация
Конектори и захранване:
- Конектор ISO / Mini ISO Porsche (артикул: 42cx24).
- За автомобили с MOST OEM звукова система: активен системен адаптер Mercedes/Porsche MOST → CINCH (артикул: 13-1190-52).
- За автомобили с Mini ISO жълт OEM звукова система: активен системен адаптер Audi 2/4 канал Mini ISO → ISO (артикул: 13-1338-02).
- При OEM система с ISO говорителен конектор: +12 V Amp Remote (0,75 mm² черно/червен) в ISO захранващия конектор.
Настройки:
- Проверете DIP превключвателите в зависимост от типа на афтърмаркет радио.
- Поддържа OEM единици PCM 2.0, PCM 2.1, CDR23, CDR24.
Диагностична LED индикация:
- Розов проводник: +12V запалване (Klemme 15) макс. 1,5 A.
- Оранжев проводник: +12V осветление (Klemme 58) макс. 0,1 A.
- Бял проводник: +12V за заден ход макс. 1,5 A.
- Жълто/зелен, жълто/червен: сигнал за скорост.
Важна допълнителна информация
- Предназначено за следпродажбени радио единици Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
- За пълна активация на адаптера е необходимо да поръчате междинен кабел за конкретната марка радио.
Общи указания за инсталиране
Проверка преди монтажа:
- Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
- Изключете оригиналното радио (OEM HU) без захранване.
- Проверете всички връзки на интерфейса дали са правилно свързани – без захранване.
Свързване и последователност на връзките:
- Проверете настройките и HW конфигурацията на интерфейса – без захранване.
- Проверете конфигурацията на свързващия кабел към HU – без захранване.
- Свържете кабела към HU според инструкциите на афтърмаркет устройство.
- Свържете останалите проводници според инструкциите на устройството.
- Свържете цялата инсталация с автомобила – главната захранваща връзка свържете накрая.
- Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта или ръководството.
- Конфигурирайте афтърмаркет HU (например управление от волана, камера, handsfree, захранване на антена).
- Извършете функционален тест на управлението от волана и комуникацията с автомобила.
Промяна на конфигурацията на интерфейса и HU кабела:
- Всички промени извършвайте без захранване.
- Повторете стъпки 5 до 8, посочени по-горе.
В случай на повреда на интерфейса или системата на автомобила:
- Повторно инсталирайте оригиналното OEM HU.
- Стартирайте оригиналната единица.
- Извикайте изключване на CAN Bus системата.
- Проверете HW конфигурацията на интерфейса.
- След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.
При промени на окабеляването или воденето на кабели:
- Свързването и модификациите могат да се извършват само от квалифициран персонал.
- Всички промени трябва да бъдат проверени по отношение на одобрение от производителя или влияние върху гаранцията на автомобила преди свързване.
- Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на окабеляване на автомобила преди свързване.
- Модификациите извършвате на собствена отговорност, без гаранция за функционалност.
- Модификациите се извършват на собствен риск, без гаранция за предотвратяване на повреди на автомобила, устройството или интерфейса.
- Промененото предварително окабеляване може да доведе до загуба на гаранцията на продукта.
| Каталожен номер | 42A-1323-000-0 |
| Марка | ACV |
| Връзки | Официален уебсайт |
