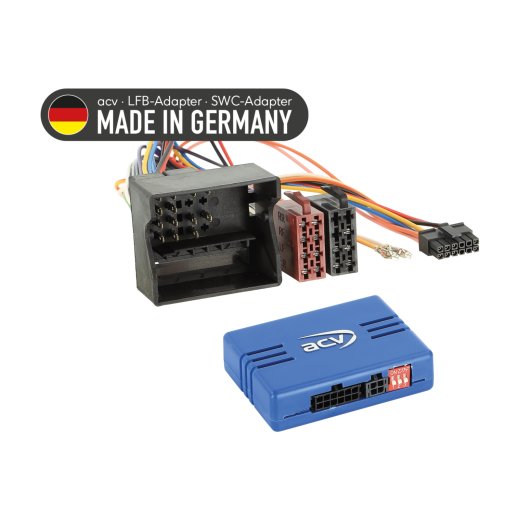

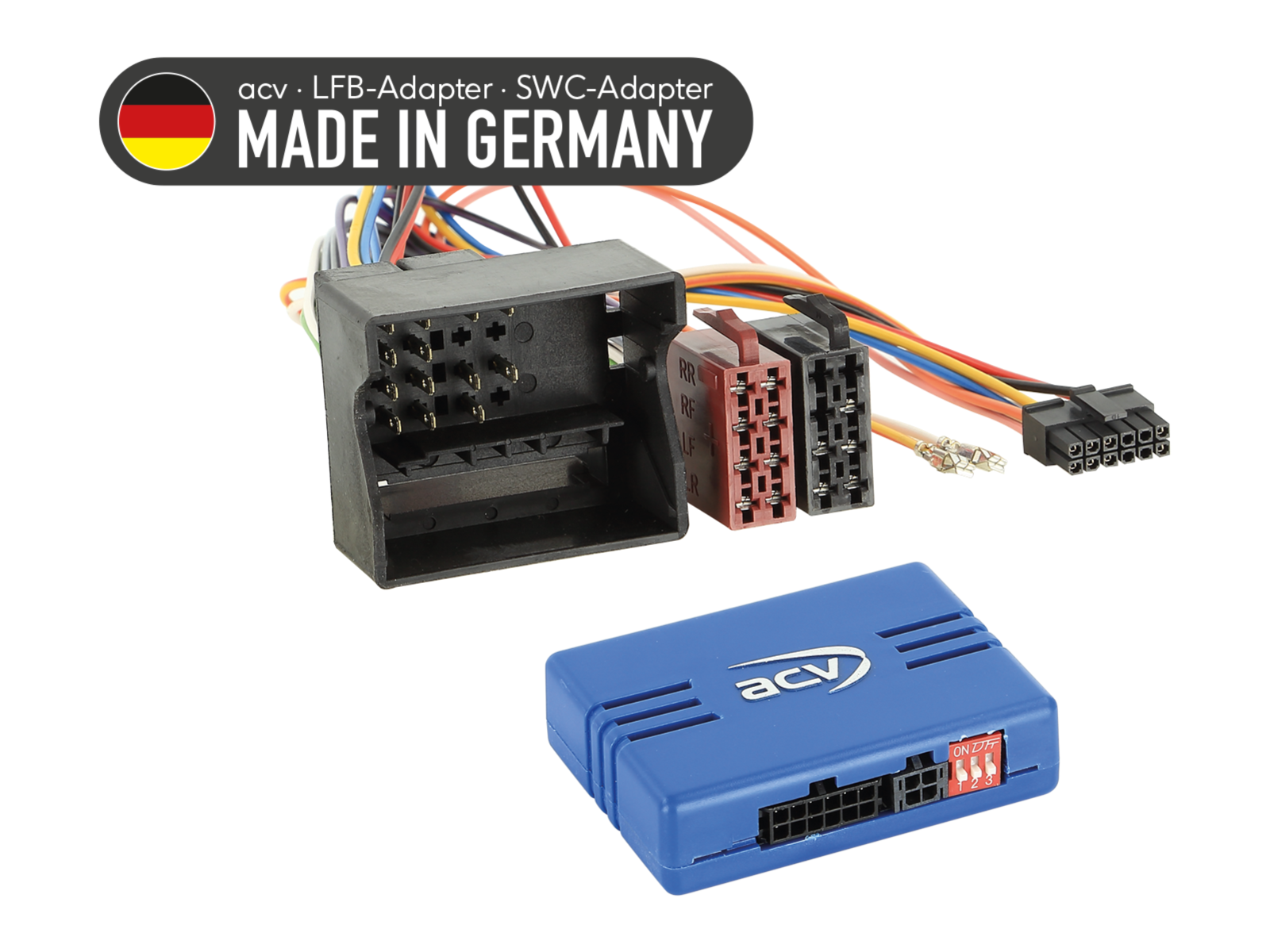

Адаптер за управление на бутоните на волана за Porsche ACV SWC 42A-1323-001-0

Бъдете първият, който ще направи отзив за този продукт
адаптер за волан за Porsche 911 (977) (08/08->05/13), Boxster (987) (02/09->01/12), Boxster (981) (04/12->01/16), Cayenne (9PA/955) (02/07->02/10), Cayenne (92A/958) (05/10->07/14, 10/14->12/17), Cayman (987C) (02/09->11/12, 03/13->04/16), Panamera (970) (09/09->04/13, 07/13->07/16)
Повече за продукта
95,60 EUR/186,98 лв
Каталожен номер: 42A-1323-001-0
1 до 4 седмициПазител
Безплатна доставка
Ще ви помогнем с покупката ви.
  • Използвайте нашата podadna
  • Можете да ни върнете стоките в рамките на 14 дни
  • Изпробвайте продукта в нашия магазин
Адаптер за управление на бутоните на волана за Porsche ACV SWC 42A-1323-001-0

Адаптер за управление на бутоните на волана за Porsche ACV SWC 42A-1323-001-0

Запазете оригиналните функции за управление на автомобилното радио от волана при смяна на фабричното радио с афтърмаркет единица. Сравнете показаните конектори на кабелажа с конекторите във вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е била инсталирана някоя от изброените OEM радио единици. Преди окончателния монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

  • Porsche 911 (977) 08/2008 -> 05/2013 - оригинално радио PCM 3.0 / PCM 3.1 / CRD30, при автомобили с MOST OEM система е необходим адаптер MOST -> Cinch (13-1190-52), при OEM система с MQS говорителен кабел в кутия C пин 4 бяло/червено е необходимо преди монтажа да се провери +12V Amp Remote с OEM единицата.
  • Porsche Boxster (987) 02/2009 -> 01/2012 - оригинално радио PCM 3.0 / PCM 3.1 / CRD30, при автомобили с MOST OEM система е необходим адаптер MOST -> Cinch (13-1190-52), при OEM система с MQS говорителен кабел в кутия C пин 4 бяло/червено е необходимо преди монтажа да се провери +12V Amp Remote с OEM единицата.
  • Porsche Boxster (981) 04/2012 -> 01/2016 - оригинално радио PCM 3.0 / PCM 3.1 / CRD30.
  • Porsche Cayenne (9PA/955) 02/2007 -> 02/2010 - оригинално радио PCM 3.0 / PCM 3.1 / CRD30, при автомобили с MOST OEM система е необходим адаптер MOST -> Cinch (13-1190-52), при OEM система с MQS говорителен кабел в кутия C пин 4 бяло/червено е необходимо преди монтажа да се провери +12V Amp Remote с OEM единицата.
  • Porsche Cayenne (92A/958) 05/2010 -> 07/2014 - оригинално радио PCM 3.0 / PCM 3.1 / CRD30.
  • Porsche Cayenne (92A/958) 10/2014 -> 12/2017 - оригинално радио PCM 3.0 / PCM 3.1 / CRD30.
  • Porsche Cayman (987C) 02/2009 -> 11/2012 - оригинално радио PCM 3.0 / PCM 3.1 / CRD30, при автомобили с MOST OEM система е необходим адаптер MOST -> Cinch (13-1190-52), при OEM система с MQS говорителен кабел в кутия C пин 4 бяло/червено е необходимо преди монтажа да се провери +12V Amp Remote с OEM единицата.
  • Porsche Cayman (987C) 03/2013 -> 04/2016 - оригинално радио PCM 3.0 / PCM 3.1 / CRD30.
  • Porsche Panamera (970) 09/2009 -> 04/2013 - оригинално радио PCM 3.0 / PCM 3.1 / CRD30.
  • Porsche Panamera (970) 07/2013 -> 07/2016 - оригинално радио PCM 3.0 / PCM 3.1 / CRD30.

CAN Bus информация

Конектори и захранване:

  • 40-пинов Quadlock конектор Porsche (артикул: 42cx28).
  • +12V антенен remote преди монтажа да се провери с OEM единица: кутия A пин 13 или алтернативно пин 14.
  • +12V AMP remote преди монтажа да се провери с OEM единица: кутия B син пин 4.

Настройки:

  • Проверете DIP превключвателите в зависимост от типа на афтърмаркет радио.
  • Поддържа OEM единици PCM 3.0, PCM 3.1, CRD30.
  • Функциите за настройка на автомобила не са поддържани.

Диагностична LED индикация:

  • Син мига: търсене на CAN Bus.
  • Син свети постоянно: CAN Bus активно.
  • Червено: +12V запалване активно.

Налични сигнали:

  • Розов: +12V запалване (Klemme 15) макс. 1,5 A.
  • Оранжев: +12V осветление (Klemme 58) макс. 0,1 A.
  • Бял: +12V за заден ход макс. 1,5 A.
  • Жълто/зелен, жълто/червен: сигнал за скорост.

Важна допълнителна информация

  • За пълна активация на адаптера е необходимо да поръчате междинен кабел за конкретната марка радио.

Общи указания за инсталиране

Проверка преди монтажа:

  1. Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
  2. Изключете оригиналното радио (OEM HU) без захранване.
  3. Проверете всички връзки на интерфейса дали са правилно свързани – без захранване.

Свързване и последователност на връзките:

  1. Проверете настройките и HW конфигурацията на интерфейса – без захранване.
  2. Проверете конфигурацията на свързващия кабел към HU – без захранване.
  3. Свържете кабела към HU според инструкциите на афтърмаркет устройство.
  4. Свържете останалите проводници според инструкциите на устройството.
  5. Свържете цялата инсталация с автомобила – главната захранваща връзка свържете накрая.
  6. Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта или ръководството.
  7. Конфигурирайте афтърмаркет HU (например управление от волана, камера, handsfree, захранване на антена).
  8. Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела:

  • Всички промени извършвайте без захранване.
  • Повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

  • Повторно инсталирайте оригиналното OEM HU.
  • Стартирайте оригиналната единица.
  • Извикайте изключване на CAN Bus системата.
  • Проверете HW конфигурацията на интерфейса.
  • След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени на окабеляването или воденето на кабели:

  • Свързването и модификациите могат да се извършват само от квалифициран персонал.
  • Всички промени трябва да бъдат проверени по отношение на одобрение от производителя или влияние върху гаранцията на автомобила преди свързване.
  • Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на окабеляване на автомобила преди свързване.
  • Модификациите извършвате на собствена отговорност, без гаранция за функционалност.
  • Модификациите се извършват на собствен риск, без гаранция за предотвратяване на повреди на автомобила, устройството или интерфейса.
  • Промененото предварително окабеляване може да доведе до загуба на гаранцията на продукта.
