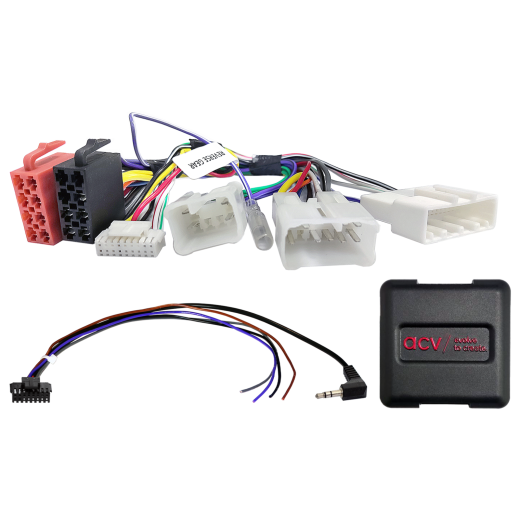

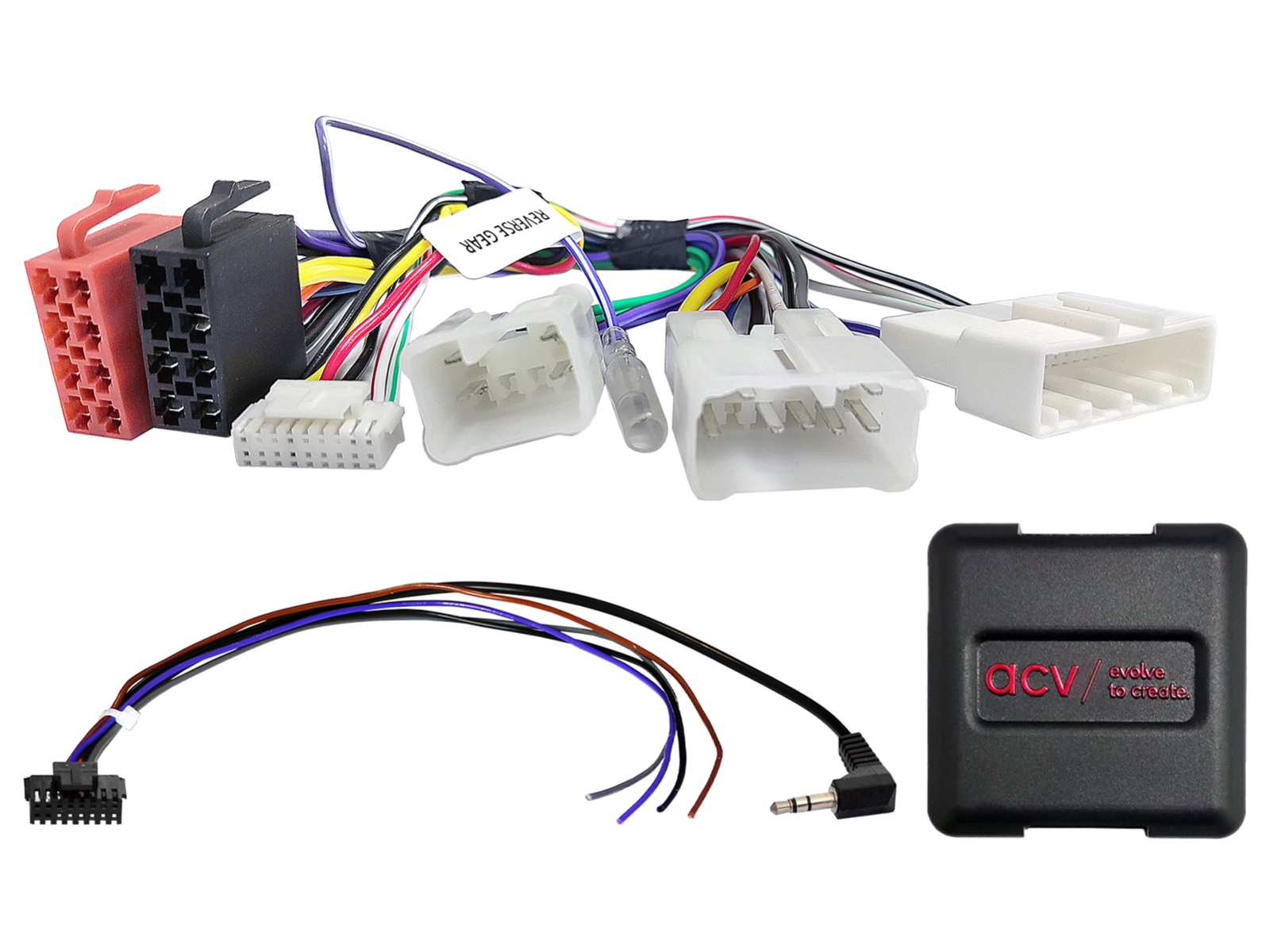

Адаптер за управление на бутоните на волана за Toyota ACV SWC 42XTY002-0
адаптер за волан за Toyota Auris (E150) (03/10->01/13), Avensis (T27) (01/12->06/15), Corolla (E170) (04/14->12/16), Fortuner (2011->2015), Hilux (N25) (12/11->08/16), Hilux (AN1P) (11/16->09/20, 10/20->2025), Innova (2011->2015), Prius ZVW30/ZVW35 (XW3) (04/12->02/16), Prius+ (XW3/XW4) (06/12->01/15), RAV4 (XA3) (04/09->05/10, 05/10->02/13), RAV4 (XA3/XA4) (04/13->01/16, 01/16->12/18), Verso (AR2) (04/09->01/13, 04/13->06/18), Verso-S (XP12) (03/11->07/14, 07/14->12/15) и Yaris (XP13) (11/11->08/14, 09/14->03/17, 04/17->08/20)
Повече за продукта
Повече за продукта
Ще ви помогнем с покупката ви.
- Използвайте нашата Съвети и помощ
- Можете да ни върнете стоките в рамките на 14 дни
- Изпробвайте продукта в нашия магазин
Адаптер за управление на бутоните на волана за Toyota ACV SWC 42XTY002-0
Запазете оригиналните функции на управлението на авторадиото от волана при подмяна на оригиналното радио с aфтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да настъпи ограничение или замяна на някои функции с други. Сравнете показаните конектори на кабелите с конекторите във вашия автомобил и се уверете, че съвпадат както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM радио. Преди финален монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).
Предназначено за автомобили
- Toyota Auris (E150) (03/2010 -> 01/2013) - оригинално авторадио OEM.
- Toyota Avensis (T27) (01/2012 -> 06/2015) - оригинално авторадио OEM.
- Toyota Corolla (E170) (04/2014 -> 12/2016) - оригинално авторадио OEM.
- Toyota Fortuner (2011 -> 2015) - оригинално авторадио OEM.
- Toyota Hilux (N25) (12/2011 -> 08/2016) - оригинално авторадио OEM.
- Toyota Hilux (AN1P) (11/2016 -> 09/2020) - оригинално авторадио OEM.
- Toyota Hilux (AN1P) (10/2020 -> 2025) - оригинално авторадио OEM, автомобили без JBL OEM HU.
- Toyota Innova (2011 -> 2015) - оригинално авторадио OEM.
- Toyota Prius (ZVW30/ZVW35/XW3) (04/2012 -> 02/2016) - оригинално авторадио OEM.
- Toyota Prius+ (XW3/XW4) (06/2012 -> 01/2015) - оригинално авторадио OEM.
- Toyota RAV4 (XA3) (04/2009 -> 05/2010) - оригинално авторадио OEM.
- Toyota RAV4 (XA3) (05/2010 -> 02/2013) - оригинално авторадио OEM.
- Toyota RAV4 (XA3/XA4) (04/2013 -> 01/2016) - оригинално авторадио OEM.
- Toyota RAV4 (XA3/XA4) (01/2016 -> 12/2018) - оригинално авторадио OEM, автомобили без 360° OEM камера система.
- Toyota Verso (AR2) (04/2009 -> 01/2013) - оригинално авторадио OEM.
- Toyota Verso (AR2) (04/2013 -> 06/2018) - оригинално авторадио OEM.
- Toyota Verso-S (XP12) (03/2011 -> 07/2014) - оригинално авторадио OEM.
- Toyota Verso-S (XP12) (07/2014 -> 12/2015) - оригинално авторадио OEM.
- Toyota Yaris (XP13) (11/2011 -> 08/2014) - оригинално авторадио OEM.
- Toyota Yaris (XP13) (09/2014 -> 03/2017) - оригинално авторадио OEM.
- Toyota Yaris (XP13) (04/2017 -> 08/2020) - оригинално авторадио OEM.
CAN Bus информация
Конектори и захранване:
- Конектори: Toyota 10pin / 6pin / 28pin.
- Свързване на OEM управлението от волана: 3,5 mm жак или свободен проводник към входа SWC на радиото.
Настройка:
- Настройка на DIP превключвателите според производителя на следпродажбената единица (виж BDA).
Съвместимост с автомобили:
- Автомобили с OEM единици Matsushita / Fujitsu Ten.
- Автомобили с OEM паркинг камера – изисква адаптер (артикул: 42xty015).
- Автомобили без 360° OEM камера система (за тези автомобили адаптер артикул: 42xty019).
Специални случаи и предупреждения:
- Автомобили в гранична година на модела изискват кабелен сноп 20pin + 28pin (артикул: 42xty00c).
- Реимпортирани автомобили или автомобили с различен софтуер могат да имат ограничена функционалност.
Важна допълнителна информация
- Съвместим с aфтърмаркет радиа, които имат аналогов вход за управление от волана.
- За пълна активация на адаптера е необходимо да поръчате междинен кабел за конкретната марка радио.
Общи указания за монтаж
Проверка преди монтаж:
- Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
- Изключете оригиналното радио (OEM HU) без захранване.
- Проверете всички връзки на интерфейса, дали са правилно свързани – без захранване.
Свързване и ред на включване:
- Настройте и проверете хардуерната конфигурация на интерфейса – без захранване.
- Проверете конфигурацията на свързващия кабел към HU – без захранване.
- Свържете кабела към HU според ръководството на следпродажбеното устройство.
- Свържете останалите проводници според инструкциите на устройството.
- Свържете цялата инсталация към автомобила – основното захранване свържете накрая.
- Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта или в ръководството.
- Конфигурирайте aфтърмаркет HU (управление от волана, камера, handsfree, захранване на антената и др.).
- Извършете функционален тест на управлението от волана и комуникацията с автомобила.
Промяна на конфигурацията на интерфейса и HU кабела:
- Всички промени правете без захранване.
- След промяната повторете стъпки 5 до 8, описани по-горе.
В случай на повреда на интерфейса или системата на автомобила:
- Преинсталирайте оригиналното OEM HU.
- Стартирайте оригиналната единица.
- Инициирайте изключване на CAN Bus системата.
- Проверете хардуерната конфигурация на интерфейса.
- След изключване на CAN Bus повторете стъпки 5 и 6, описани по-горе.
При модификации на окабеляването или проводниците:
- Свързването и модификациите трябва да се извършват само от професионално обучен персонал.
- Всички промени трябва да бъдат проверени преди свързване относно одобрение от производителя или влияние върху гаранцията на автомобила.
- Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на окабеляване на автомобила преди свързване.
- Модификациите се извършват на ваша собствена отговорност, без гаранция за функционалност.
- Модификациите са на собствен риск, без гаранция за изключване на повреда на автомобила, оборудването или интерфейса.
- Модификации на предварително монтирано окабеляване могат да доведат до загуба на гаранцията на продукта.
| Каталожен номер | 42XTY002-0 |
| Марка | ACV |
| Връзки | Официален уебсайт |
