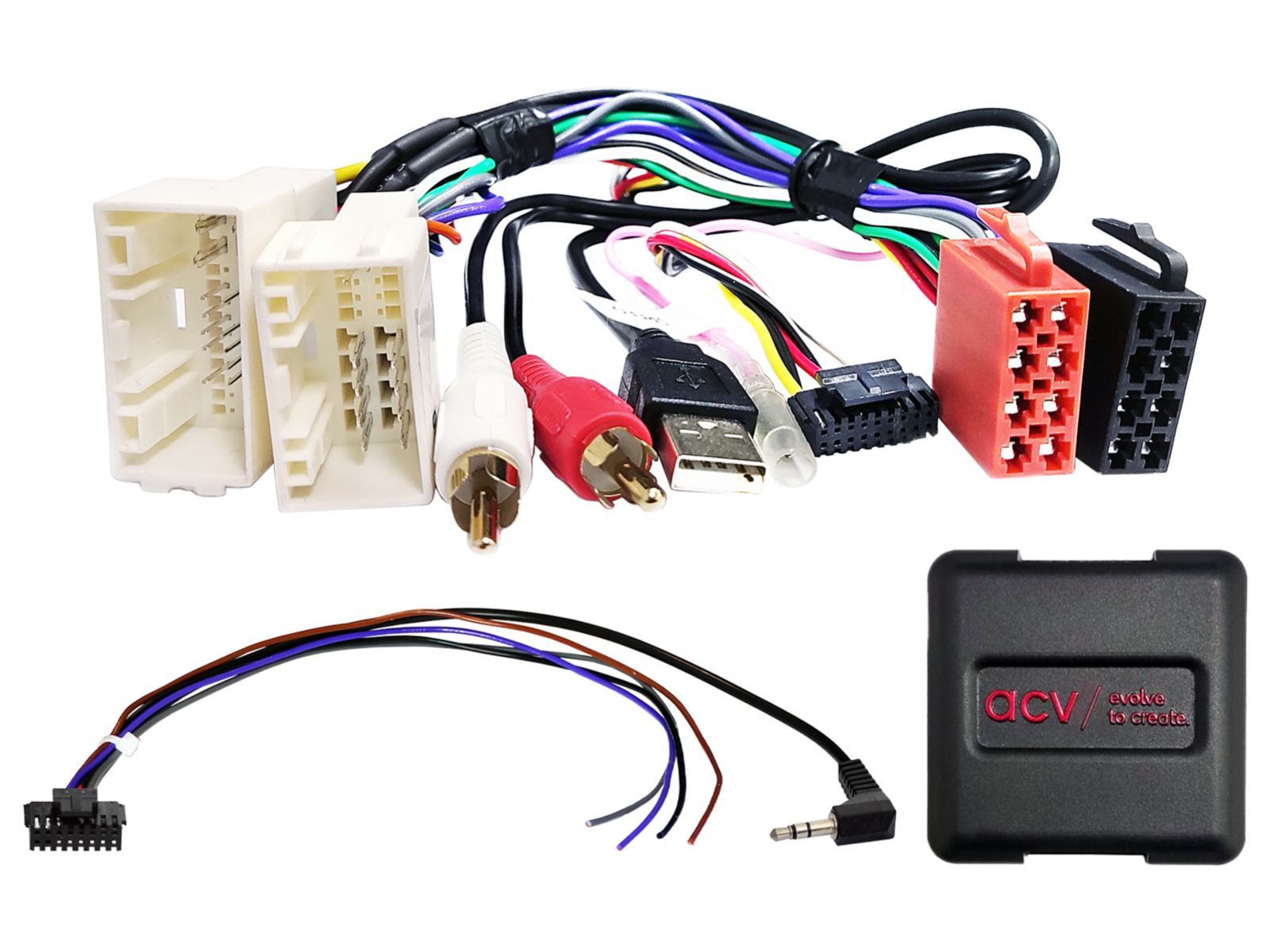

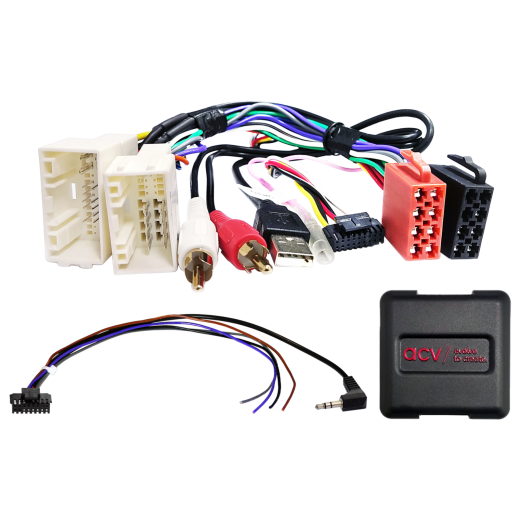

Адаптер за управление от волана за Hyundai / Kia ACV SWC 42XHY019-0

Бъдете първият, който ще направи отзив за този продукт

адаптер за волан за Hyundai Azera (2011->2017), Elantra (2011->2015), H1 (TQ) (03/11->08/18), H1 (TQ) (08/18->07/20), H350 (06/15->12/19), i10 (IA) (11/13->12/16), i10 (IA) (01/17->12/19), i40 (VF) (09/11->05/15), i40 (VF) (05/15->08/18), i40 (VF) (08/18->07/19), i45 (2009->2014), i800 (2007->2021), ix35 (EL) (03/10->09/13), ix35 (EL) (09/13->07/15), ix45 (2013->2018), Santa-Fe (DM) (10/12->11/15), Sonata (YF) (2009->2014), Tucson (TL) (04/10->06/15), Tucson (TL) (07/15->07/18), Tucson (TL) (07/18->12/20) и Kia Cee'd (JD) (06/12->09/15), Forte (2012->2016), Picanto (TA) (09/11->04/15), Picanto (TA) (04/15->03/17), Pro-Cee'd (JD) (07/13->09/15), Rio (UB) (09/11->01/15), Rio (UB) (01/15->01/17), Rio (YB) (02/17->02/20), Rio (YB) (08/20->04/23), Soul (AM) (09/11->03/14), Soul (PS) (03/14->11/16), Sportage (SL) (08/10->03/14), Sportage (SL) (03/14->01/16)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата Съвети и помощ
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

Описание и параметри
Рейтинг0
Категория

Адаптер за управление от волана за Hyundai / Kia ACV SWC 42XHY019-0

Запазете първоначалните функции за управление на автомобилното радио от волана при смяна на оригиналното радио с афтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираната главна единица, някои функции могат да бъдат ограничени или заменени с други. Сравнете показаните конектори на кабелите с конекторите във вашия автомобил и се уверете, че съвпадат както технически, така и визуално. Проверете дали първоначално е бил инсталиран някой от посочените OEM главни уреди. Преди крайния монтаж проверете функционирането на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

Hyundai Azera (2011 -> 2017) - оригинално OEM радио.
Hyundai Elantra (2011 -> 2015) - оригинално OEM радио.
Hyundai H1 [TQ] (03/2011 -> 08/2018) - оригинално OEM радио, автомобили без OEM навигация.
Hyundai H1 [TQ] (08/2018 -> 07/2020) - оригинално OEM радио, автомобили без OEM навигация.
Hyundai H350 (06/2015 -> 12/2019) - оригинално OEM радио, автомобили без OEM навигация.
Hyundai i10 [IA] (11/2013 -> 12/2016) - оригинално OEM радио.
Hyundai i10 [IA] (01/2017 -> 12/2019) - оригинално OEM радио, автомобили без OEM навигация.
Hyundai i40 [VF] (09/2011 -> 05/2015) - оригинално OEM радио, автомобили с оригинална навигация Continental.
Hyundai i40 [VF] (05/2015 -> 08/2018) - оригинално OEM радио, автомобили с оригинална навигация Continental.
Hyundai i40 [VF] (08/2018 -> 07/2019) - оригинално OEM радио, автомобили с оригинална навигация Continental.
Hyundai i45 (2009 -> 2014) - оригинално OEM радио.
Hyundai i800 (2007 -> 2021) - оригинално OEM радио, автомобили без OEM навигация.
Hyundai ix35 [EL] (08/2010 -> 03/2014) - оригинално OEM радио.
Hyundai ix35 [EL] (03/2014 -> 01/2016) - оригинално OEM радио.
Hyundai ix45 (2013 -> 2018) - оригинално OEM радио, автомобили с базова OEM главна единица с 4 бутончета за запаметяване, 1× FAV, 1× BACK.
Hyundai Santa Fe [DM] (10/2012 -> 11/2015) - оригинално OEM радио.
Hyundai Sonata [YF] (2009 -> 2014) - оригинално OEM радио.
Hyundai Tucson [TL] (04/2010 -> 06/2015) - оригинално OEM радио.
Hyundai Tucson [TL] (07/2015 -> 07/2018) - оригинално OEM радио, автомобили без OEM навигация.
Hyundai Tucson [TL] (07/2018 -> 12/2020) - оригинално OEM радио, автомобили без OEM навигация.

Kia Cee'd [JD] (06/2012 -> 09/2015) - оригинално OEM радио.
Kia Forte (2012 -> 2016) - оригинално OEM радио.
Kia Picanto [TA] (09/2011 -> 04/2015) - оригинално OEM радио.
Kia Picanto [TA] (04/2015 -> 03/2017) - оригинално OEM радио.
Kia Pro-Cee'd [JD] (07/2013 -> 09/2015) - оригинално OEM радио.
Kia Rio [UB] (09/2011 -> 01/2015) - оригинално OEM радио.
Kia Rio [UB] (01/2015 -> 01/2017) - оригинално OEM радио.
Kia Rio [YB] (02/2017 -> 02/2020) - оригинално OEM радио, автомобили с базова OEM главна единица с 4 бутончета за запаметяване, 1× FAV, 1× BACK.
Kia Rio [YB] (08/2020 -> 04/2023) - оригинално OEM радио, автомобили с базова OEM главна единица с 4 бутончета за запаметяване, 1× FAV, 1× BACK.
Kia Soul [AM] (09/2011 -> 03/2014) - оригинално OEM радио, автомобили без OEM навигация.
Kia Soul [PS] (03/2014 -> 11/2016) - оригинално OEM радио.
Kia Sportage [SL] (08/2010 -> 03/2014) - оригинално OEM радио.
Kia Sportage [SL] (03/2014 -> 01/2016) - оригинално OEM радио.

CAN Bus информация

Конектори и захранване:

Интерфейс: аналогов.
Конектори: 24pin / 18pin Hyundai.
Свързване на OEM управление от волана (SWC): 3,5 mm жак или свободен проводник.
Свързване на OEM AUX: RCA (мъжки) червен/бял.
Свързване на OEM USB: USB-A.
Автомобили от 2016 г.: +12 V запалителен ток (клема 15) от кутията с предпазители – при необходимост.

Настройка:

Настройка на DIP превключвателите според производителя на афтърмаркет единицата (вижте инструкцията към устройството).

Съвместимост с превозни средства:

Автомобили без OEM усилена аудио система.
При автомобили с различно свързване на пиновете или с OEM навигация винаги проверявайте pinout чрез измерване преди свързване, за да избегнете грешки или повреди.

Специални случаи (AUX/USB/камера):

AUX: проверете правилното свързване с OEM HU чрез измерване преди свързване.
USB: проверете правилното свързване с OEM HU чрез измерване преди свързване.
USB Apple CarPlay / Android Auto: може да не се поддържа във всички автомобили.

Важна допълнителна информация

Аналогово управление от волана (SWC). При реимпортирани автомобили или автомобили с различен софтуер може да възникне несъвместимост на функциите.
За пълната активация на адаптера е необходимо да се поръча преходен кабел за конкретната марка главно радио.

Общи инструкции за инсталация

Проверка преди монтаж:

Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
Изключете оригиналното радио (OEM HU) при липса на напрежение.
Проверете всички връзки на интерфейса, че са правилно свързани – при липса на напрежение.

Свързване и ред на включване:

Проверете настройките и HW конфигурацията на интерфейса – при липса на напрежение.
Проверете конфигурацията на свързващия кабел към HU – при липса на напрежение.
Свържете кабела към HU според инструкцията към афтърмаркет устройството.
Свържете останалите проводници според инструкцията към устройството.
Свържете цялата инсталация с автомобила – основната захранваща връзка свържете накрая.
Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или в ръководството.
Конфигурирайте афтърмаркет HU (управление от волана, камера, handsfree, захранване на антената и други).
Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и кабела към HU:

Всички промени правете при липса на напрежение.
След промяна повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

Инсталирайте отново оригиналната OEM HU.
Стартирайте оригиналната единица.
Инициирайте изключване на CAN Bus системата.
Проверете HW конфигурацията на интерфейса.
След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени в окабеляването или маршрута на кабелите:

Свързването и модификациите могат да бъдат извършвани само от квалифициран персонал.
Всички промени трябва да бъдат проверени предварително по отношение на одобрение от производителя или влиянието върху гаранцията на автомобила.
Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на окабеляване на автомобила преди свързване.
Модификациите се извършват на ваша собствена отговорност, без гаранция за работоспособност.
Модификациите се правят на ваш собствен риск, без гаранция, че не ще повредят автомобила, устройството или интерфейса.
Промененото предварително окабеляване може да доведе до загуба на гаранция на продукта.
