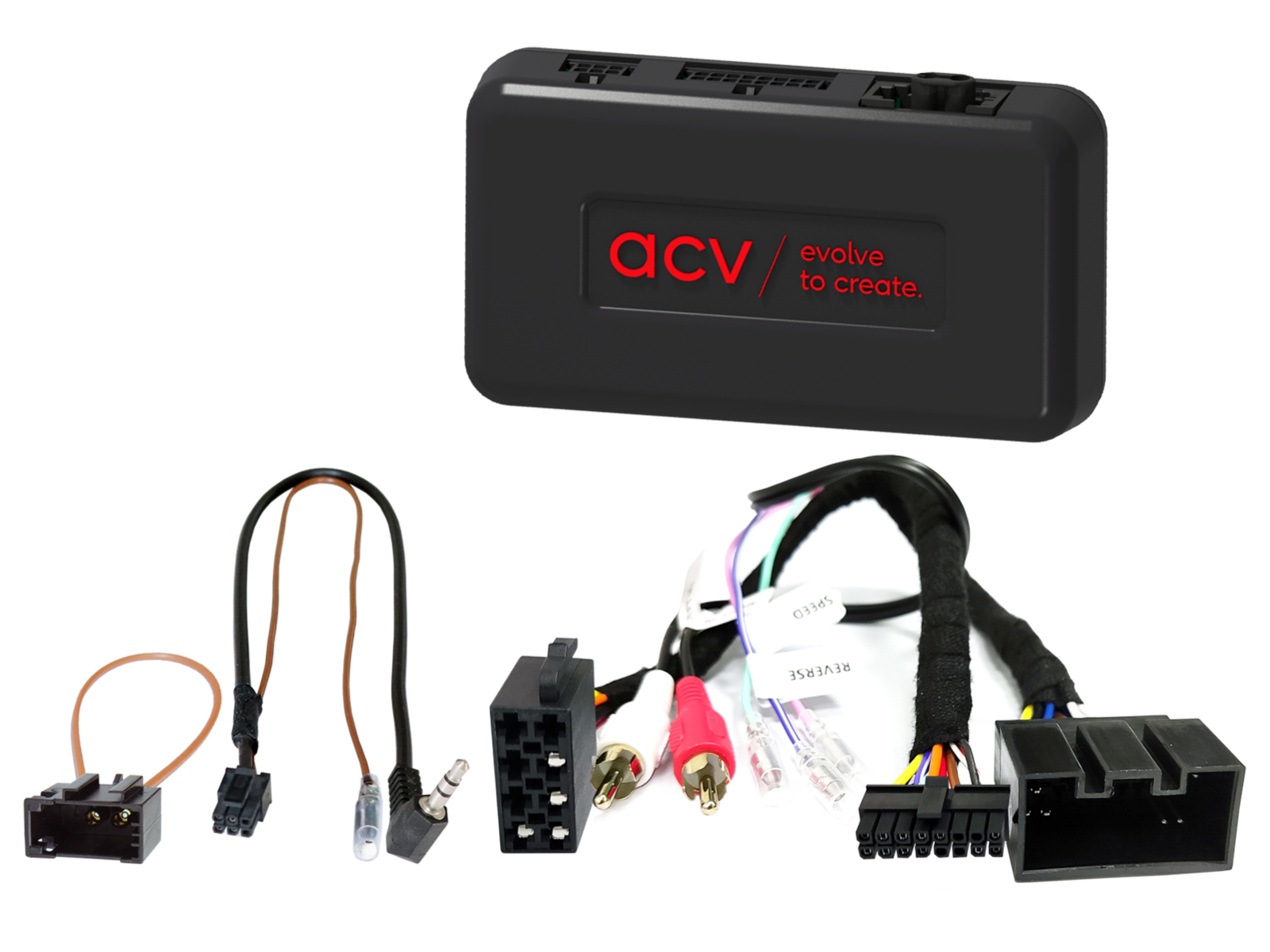

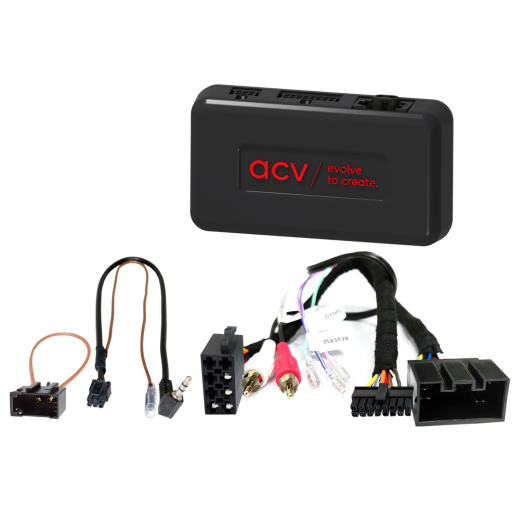

Адаптер за управление от волана за Land Rover ACV SWC 42XLR008-0

Адаптер за управление от волана за Land Rover ACV SWC 42XLR008-0

Запазете първоначалните функции за управление на автомобилното радио от волана при смяна на оригиналното радио с aftermarket единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираната главна единица, някои функции могат да бъдат ограничени или заменени с други. Сравнете показаните конектори на кабелите с конекторите във вашия автомобил и се уверете, че съвпадат както технически, така и визуално. Проверете дали първоначално е бил инсталиран някой от посочените OEM главни уреди. Преди крайния монтаж проверете функционирането на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

• Land Rover Range Rover III [L322/Vogue] (09/2009 -> 12/2012) - автомобили с Alpine OEM сензорна главна единица, автомобили с OEM MOST усилена система, настройките на автомобила и дата/час не се поддържат, функцията fader не се поддържа.

CAN Bus информация

Конектори и захранване:

• Конектор: 20pin Land Rover.
• Свързване на OEM управление от волана (SWC): 3,5 mm жак или свободен проводник.
• Свързване на OEM усилена система: RCA (мъжки) червен/бял.
• Оптична връзка: MOST (f) – връзка към OEM дисплея.
• Предусилен изход от aftermarket HU: RCA (front pre-out) – fader не се поддържа.

Настройка:

• Настройка на DIP превключвателите според производителя на aftermarket единицата (вижте инструкцията към устройството).

Съвместимост с превозни средства:

• Автомобили с CAN Bus.
• Автомобили с OEM MOST усилена система.
• Автомобили с Alpine OEM сензорна главна единица.
• Настройките на автомобила и дата/час не се поддържат.

Достъпни сигнали и товарови ограничения:

• Червен: +12 V запалителен ток (Klemme 15).
• Оранжев: +12 V осветление (Klemme 58).
• Лилаво/бял: +12 V сигнал за задна предавка.
• Розов: скоростен импулс.
• Зелен: GND сигнал за ръчна спирачка (паркинг).
• Максимална товароносимост на изходите: 250 mA.
• Изискване за потребление над 250 mA: 1 релe минимум с бобина 75 Ω; 2 релета минимум с бобини 150 Ω.

Важна допълнителна информация

• Аналогово управление от волана (SWC). При реимпортирани автомобили или автомобили с различна версия на софтуера някои функции могат да бъдат несъвместими.
• За пълната активация на адаптера е необходимо да се поръча преходен кабел за конкретната марка главно радио.

Общи инструкции за инсталация

Проверка преди монтаж:

1. Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
2. Изключете оригиналното радио (OEM HU) при липса на напрежение.
3. Проверете всички връзки на интерфейса, че са правилно свързани – при липса на напрежение.

Свързване и ред на включване:

1. Проверете настройките и HW конфигурацията на интерфейса – при липса на напрежение.
2. Проверете конфигурацията на свързващия кабел към HU – при липса на напрежение.
3. Свържете кабела към HU според инструкцията към aftermarket устройството.
4. Свържете останалите проводници според инструкцията към устройството.
5. Свържете цялата инсталация с автомобила – основната захранваща връзка свържете накрая.
6. Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или в ръководството.
7. Конфигурирайте aftermarket HU (управление от волана, камера, handsfree, захранване на антената и други).
8. Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и кабела към HU:

• Всички промени правете при липса на напрежение.
• След промяна повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

• Инсталирайте отново оригиналната OEM HU.
• Стартирайте оригиналната единица.
• Инициирайте изключване на CAN Bus системата.
• Проверете HW конфигурацията на интерфейса.
• След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени в окабеляването или маршрута на кабелите:

• Свързването и модификациите могат да бъдат извършвани само от квалифициран персонал.
• Всички промени трябва да бъдат проверени предварително по отношение на одобрение от производителя или влиянието върху гаранцията на автомобила.
• Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на окабеляване на автомобила преди свързване.
• Модификациите се извършват на ваша собствена отговорност, без гаранция за работоспособност.
• Модификациите се правят на ваш собствен риск, без гаранция, че не ще повредят автомобила, устройството или интерфейса.
• Промененото предварително окабеляване може да доведе до загуба на гаранция на продукта.
