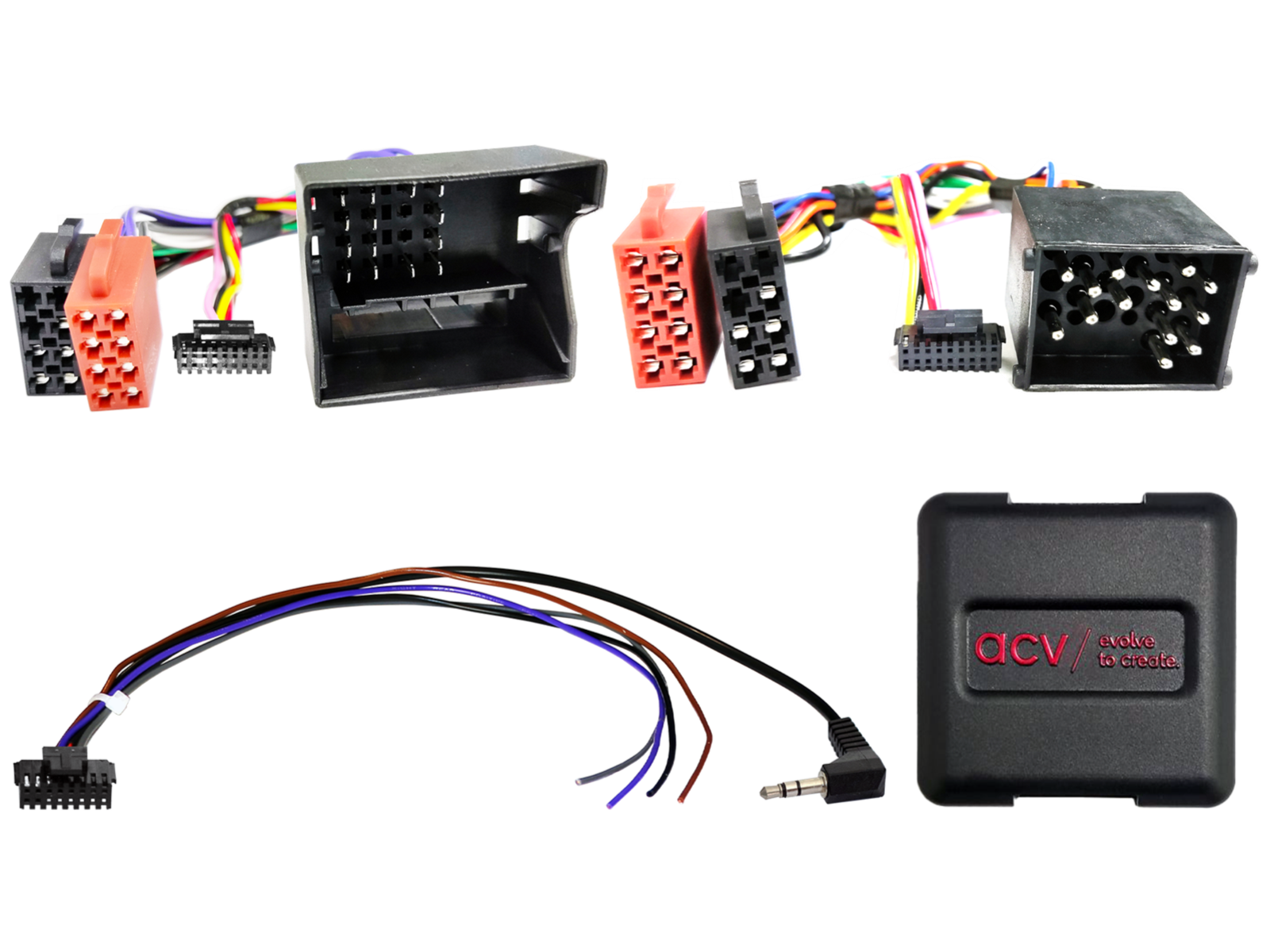

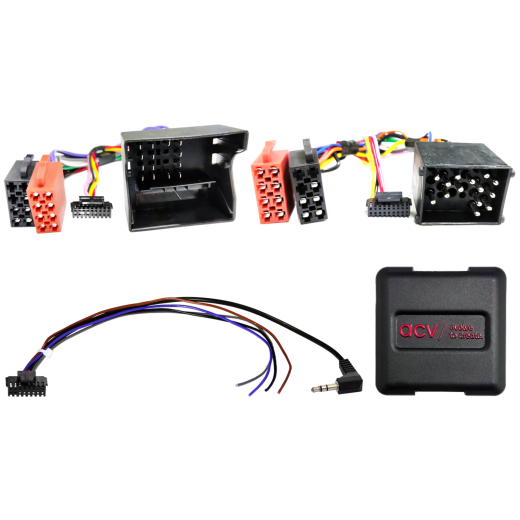

Адаптер за управление на бутоните на волана за BMW / Mini ACV SWC 42XBM00C-0

Бъдете първият, който ще направи отзив за този продукт

адаптер за волан за BMW 3 (E46) (07/98->02/07), 5 (E39) (01/96->05/04), 7 (E38) (09/94->09/01), X3 (E83) (02/04->08/10), X5 (E53) (03/00->11/06), Z4 (E85) (03/02->08/08) и Mini (R50/R53) (06/01->11/06), Mini (R52) (07/04->08/08)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата podadna
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

Описание и параметри
Рейтинг0
Категория

Адаптер за управление на бутоните на волана за BMW / Mini ACV SWC 42XBM00C-0

Запазете оригиналните функции за управление на автомобилното радио от волана при смяна на оригиналното радио с aфтърмаркет устройство. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио, може да има ограничения или замяна на някои функции с други. Сравнете показаните конектори на кабелажа с конекторите във вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM радио. Преди финален монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

BMW серия 3 [E46] (1998 -> 2007) - оригинално радио BMW Business.
BMW серия 5 [E39] (1996 -> 2004) - оригинално радио BMW Business.
BMW серия 7 [E38] (1994 -> 2001) - оригинално радио BMW Business.
BMW X3 [E83] (2004 -> 2010) - оригинално радио BMW Business.
BMW X5 [E53] (2000 -> 2006) - оригинално радио BMW Business.
BMW Z4 [E85] (2002 -> 2008) - оригинално радио BMW Business. Автомобили с платнен покрив.

Mini [R50, R53] (2001 -> 2006) - оригинално радио BMW Business. Автомобили (R53) с оригинална звукова система Harman Kardon, адаптер LFB BMW Mini (R50/R52/R53) 2001–2008 iBus усилвател Harman Kardon (артикул: 42k-1024-001).
Mini [R52] (2004 -> 2008) - оригинално радио BMW Business.

Информация за CAN Bus

Конектори и захранване:

Конектор: 17-пинов BMW.
Конектор: 40-пинов Quadlock BMW.
Изход за OEM управление от волана: 3,5 мм жак или свободен проводник.

Настройка:

Настройте DIP прекъсвачите според използвания производител на aфтърмаркет радиото.

Съвместимост с автомобили:

Автомобили с оригинално радио Business.
Автомобили без Professional OEM навигация.
Автомобили без OEM звукова система.

Демонтаж на OEM принадлежности:

CD чейнджър, TV тунер и телефонен модул трябва да бъдат демонтирани.

Налични помощни сигнали:

+12 V запалване (Klemme 15).
+12 V осветление (Klemme 58).
+12 V задна скорост.
Скоростен сигнал.
GND за сигнал ръчна спирачка.

Важна допълнителна информация

Предназначено за aфтърмаркет радиа Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper и универсални „China HU“ с проводници Key1/Key2/GND или 3,5 мм жак в зависимост от типа.
За пълната активация на адаптера е необходимо да поръчате междинен кабел за конкретната марка радио.

Общи указания за монтаж

Проверка преди монтаж:

Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
Демонтажът на оригиналното радио извършвайте при изключено захранване.
Проверете всички връзки на интерфейса дали са правилно свързани – при изключено захранване.

Свързване и ред на включване:

Настройте и конфигурирайте хардуерно интерфейса при изключено захранване.
Проверете конфигурацията на свързващия кабел към HU.
Свържете кабела към HU според инструкциите на aфтърмаркет устройството.
Свържете останалите проводници според инструкциите на устройството.
Свържете цялата инсталация с автомобила – основната захранваща връзка свържете последна.
Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или в ръководството.
Конфигурирайте aфтърмаркет HU (управление от волана, камера, handsfree, захранване на антена и др.).
Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела:

Всички промени извършвайте при изключено захранване.
След промяната повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

Върнете обратно оригиналното OEM HU.
Стартирайте оригиналната единица.
Изчакайте за заспиване на CAN Bus системата.
Проверете HW конфигурацията на интерфейса.
След заспиването на CAN Bus повторете стъпки 5 до 8, посочени по-горе.

При промени в окабеляването или проводниците:

Свързването и модификациите могат да бъдат извършвани само от квалифициран персонал.
Всички промени трябва да бъдат проверени преди включване по отношение на одобрение от производителя или влияние върху гаранцията на автомобила.
Всички модификации трябва да бъдат проверени чрез измерване и сравняване със схемата на окабеляване на автомобила преди включване.
Модификацията се извършва на ваш собствен риск, без гаранция за функционалност.
Модификациите са на собствен риск, без гаранция за изключване на повреда на автомобила, устройството или интерфейса.
Промените на предварително монтираното кабелно окабеляване могат да доведат до загуба на гаранция на продукта.
