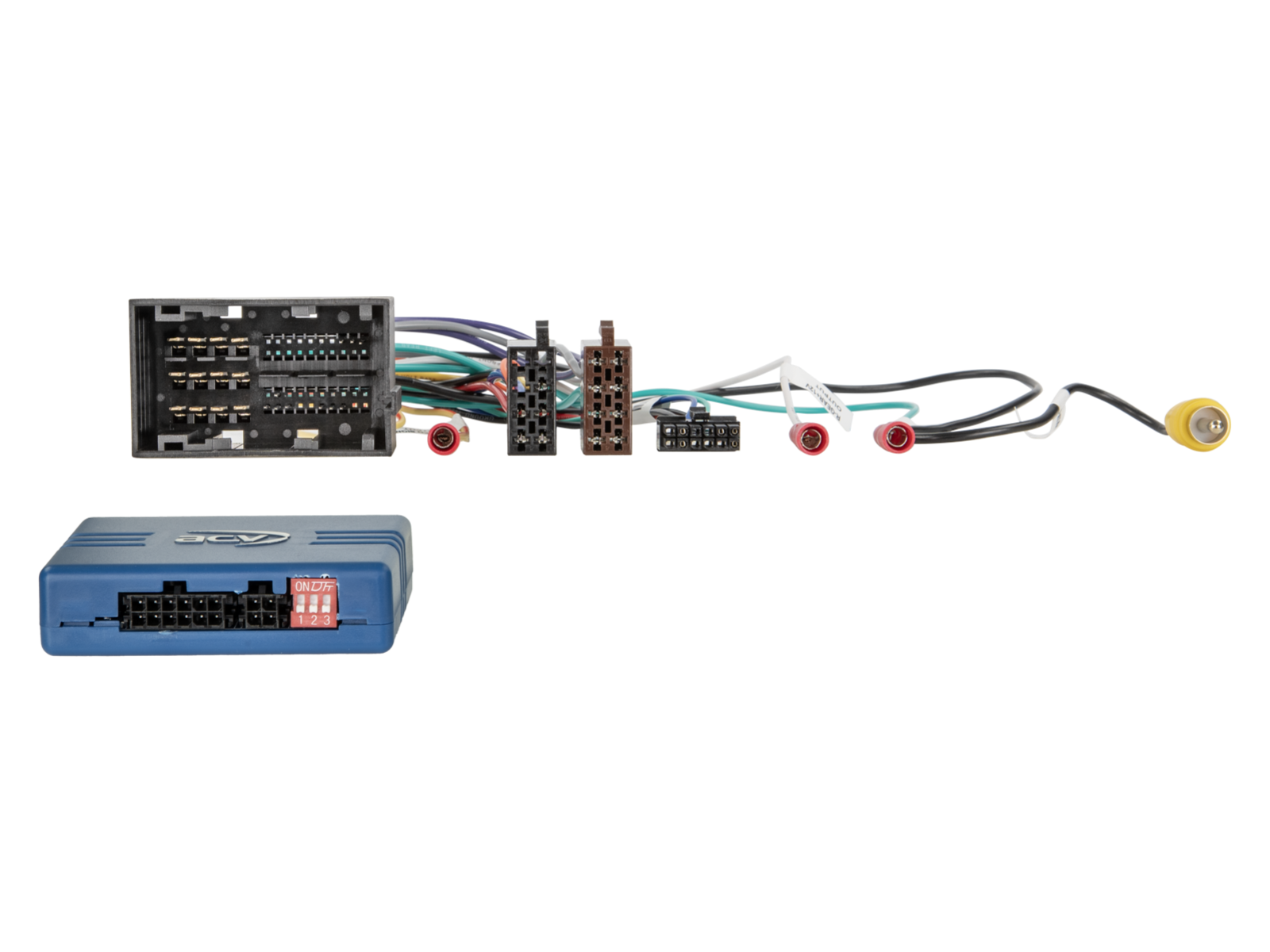

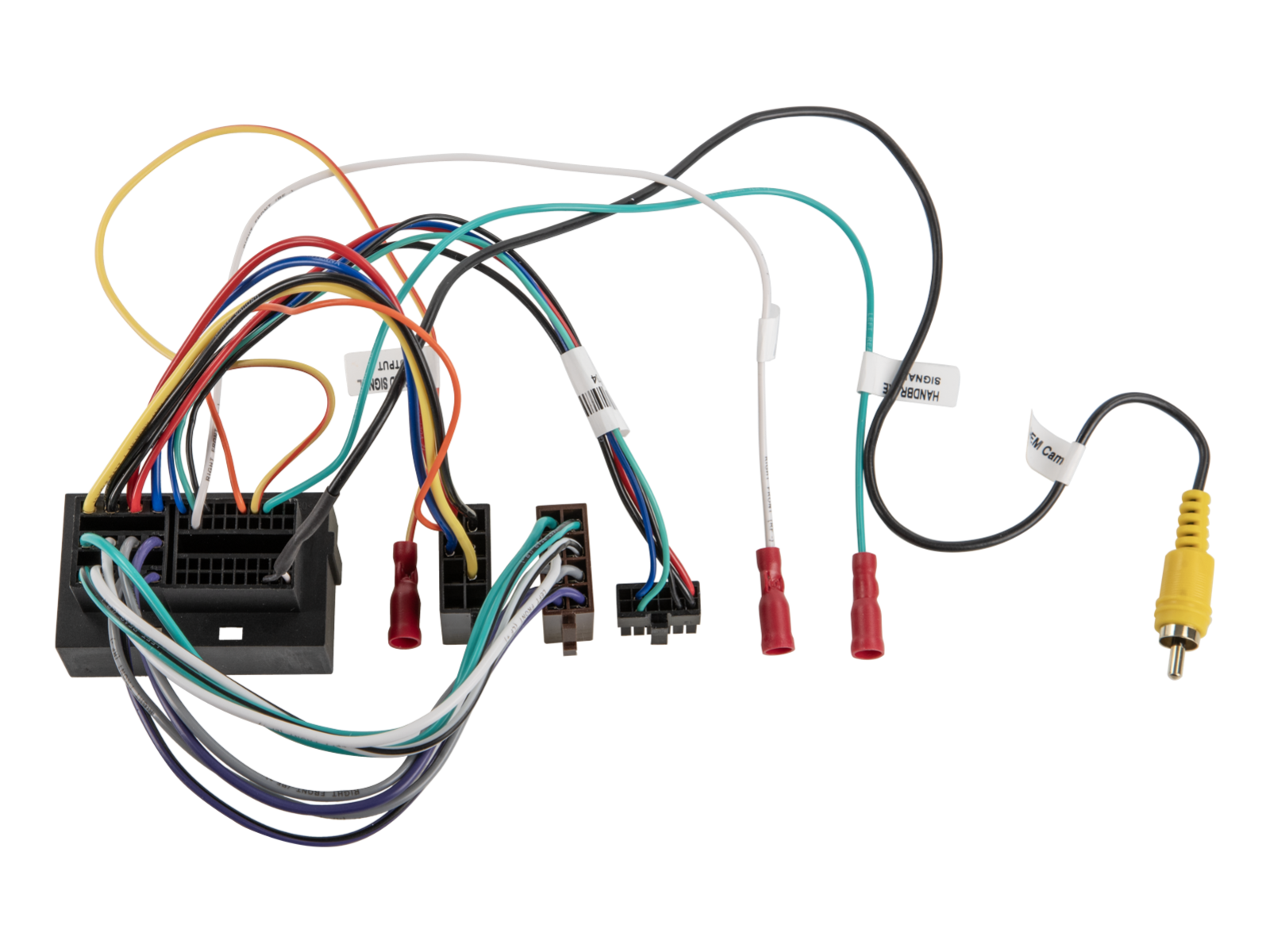

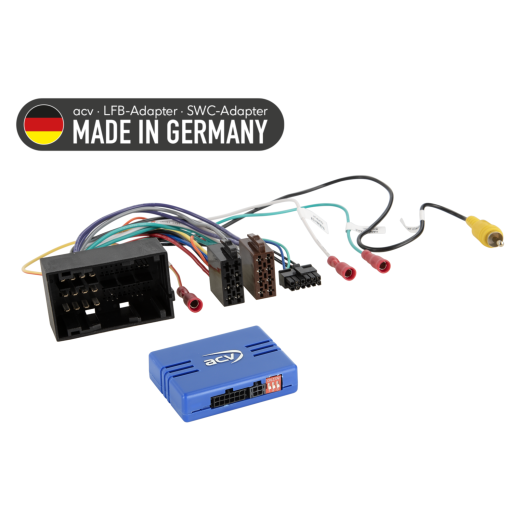

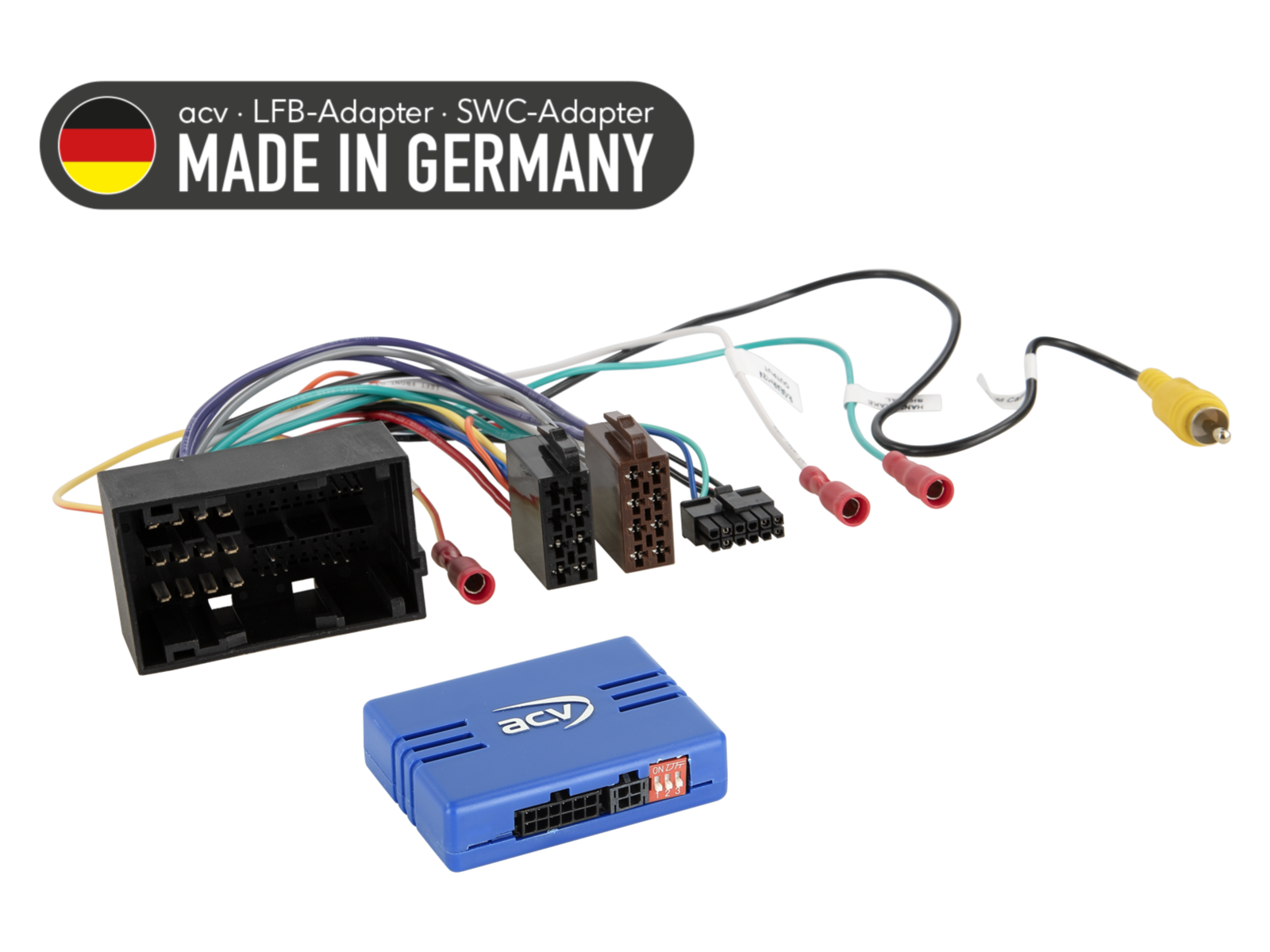

Адаптер за управление на бутоните на волана за Citroën / Fiat / Opel / Peugeot ACV SWC 42A-1094-018-0
адаптер за волана за Citroën Jumper (14->24), e-Jumper (21->24), Relay (06->24) / Fiat Ducato (14->21) / Opel Movano Cargo C (21->24), Movano Electric Cargo C (21->24) / Peugeot Boxer (14->24), e-Boxer (21->24)
Повече за продукта
Повече за продукта
Адаптер за управление на бутоните на волана за Citroën / Fiat / Opel / Peugeot ACV SWC 42A-1094-018-0
Запазете оригиналните функции за управление на автомобилната уредба от волана при смяна на оригиналното радио с aфтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да настъпи ограничение или замяна на някои функции с други. Сравнете показаните конектори на кабелните снопове с конекторите във вашия автомобил и се уверете, че съвпадат както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от изброените OEM радио. Преди финалния монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).
Предназначено за автомобили
- Citroën Jumper (250) (05/2014 -> 10/2022) - оригинално OEM радио.
- Citroën e-Jumper (259) (10/2021 -> 06/2024) - оригинално OEM радио.
- Citroën Relay (250) (2006 -> 2024) - оригинално OEM радио.
- Fiat Ducato (ZAF 250) (05/2014 -> 11/2021) - оригинално OEM радио.
- Opel Movano Cargo C (Y) (10/2021 -> 01/2024) - оригинално OEM радио.
- Opel Movano Electric Cargo C (Y) (10/2021 -> 01/2024) - оригинално OEM радио.
- Peugeot Boxer (Y) (09/2014 -> 12/2019) - оригинално OEM радио.
- Peugeot Boxer (Y) (08/2018 -> 2024) - оригинално OEM радио.
- Peugeot e-Boxer (Y) (10/2021 -> 2024) - оригинално OEM радио.
Техническа информация
- Аналогово свързване.
- Конектор: 52 Pin Fiat.
- Конектор OEM за задна камера: RCA (мъжки) жълт.
- Поддръжка за автомобили с OEM окабеляване с цветни проводници и +12V запалване (клема 15) Pin 42.
- Поддръжка за автомобили с OEM адаптерно окабеляване с черни проводници (Daiichi).
- SWC бутони: 2 × 4 функции за управление на волана отпред.
- При размяна на функциите на SWC променете свързването на зеления/синия проводник.
Сигнали на свободните проводници
- Бял: +12V сигнал за задна предавка.
- Зелен: маса GND сигнал за ръчна спирачка/паркинг спирачка.
- Жълто/червен: сигнал за скорост.
Диагностична LED индикация
- Постоянно синьо светене: интерфейсът е активен, присъства +12V захранване от запалването.
- Червено светене: разпозната е функция на бутон от волана.
Важно допълнително
- Предназначено за aфтърмаркет радиа Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
- За пълна активация на адаптера е необходимо да поръчате преходен кабел за конкретната марка радио.
Общи указания за инсталиране
Проверка преди монтаж:
- Проверете всички функции на управление и настройки на автомобила с оригиналната OEM основна единица.
- Изключете оригиналното радио (OEM HU) без напрежение.
- Проверете всички връзки на интерфейса, дали са правилно свързани - без напрежение.
Свързване и ред на кабелите:
- Проверете настройките и HW конфигурацията на интерфейса - без напрежение.
- Проверете конфигурацията на свързващия кабел към HU - без напрежение.
- Свържете кабела към HU според ръководството на aftermarket устройството.
- Свържете останалите проводници според ръководството на устройството.
- Свържете цялата инсталация с автомобила - основната захранваща връзка свържете последна.
- Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или ръководството.
- Конфигурирайте aфтърмаркет HU (напр. управление от волана, камера, handsfree, захранване на антена).
- Извършете функционален тест на управлението от волана и комуникацията с автомобила.
Промяна на конфигурацията на интерфейса и HU кабела:
- Всички промени извършвайте без напрежение.
- Повторете стъпки 5 до 8, посочени по-горе.
В случай на повреда на интерфейса или системата на автомобила:
- Инсталирайте отново оригиналния OEM HU.
- Стартирайте оригиналната единица.
- Извикайте изключване на CAN Bus системата.
- Проверете HW конфигурацията на интерфейса.
- След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.
При промени в окабеляването или прокарване на кабели:
- Свързването и промените могат да бъдат извършвани само от професионално обучен персонал.
- Всички промени трябва да бъдат проверени предварително по отношение на одобрение от производителя или влияние върху гаранцията на автомобила.
- Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на автомобила преди свързване.
- Извършвате изменения на собствен риск, без гаранция за функционалност.
- Модификациите са направени на собствен риск, без гаранция за изключване на повреда на автомобила, устройството или интерфейса.
- Промените в предварително монтираната окабеляване могат да доведат до загуба на гаранцията на продукта.
| Каталожен номер | 42A-1094-018-0 |
| Марка | ACV |
| Връзки | Официален уебсайт |
