Адаптер за управление на бутоните на волана за Lexus / Toyota ACV SWC 42XTY001-0

Бъдете първият, който ще направи отзив за този продукт
адаптер за волан за Lexus IS (XE1) (10/01->11/05), IS (XE2) (12/05->11/08), IS (XE2) (11/08->11/10), IS Cabriolet (XE2) (07/09->11/10, 11/10->10/13), Toyota 4Runner (2002->2009), Auris (E150) (07/07->03/10), Avanza (2003->2011), Avensis (T25) (01/03->06/06, 06/06->01/09), Avensis (T27) (01/09->12/11), Camry (2007->2011), Celica (T23) (10/99->01/06), Corolla (E120) (01/02->07/04, 07/04->02/07), Corolla Verso (R1) (05/04->06/07, 07/07->04/09), Estima (2006->2016), FJ Cruiser (2001->2007), Hiace (H1) (11/06->10/10), Hilux (N25) (10/05->11/08, 11/08->12/11), Innova (2006->2015), Landcruiser (J12) (01/03->01/09), Matrix (2003->2014), MR2 (W3) (04/00->03/03), Prado (2003->2009), Previa (2006->2019), Prius ZVW30/ZVW35 (XW3) (06/09->04/12), RAV4 (XA2) (10/00->12/03, 12/03->01/06), RAV4 (XA3) (03/06->04/09, 04/09->05/10), RAV4 (XA3) (05/10->02/13), Yaris (XP9) (01/06->01/09, 01/09->10/11) и Vios (2003->2007)
Повече за продукта
51,60 EUR
Каталожен номер: 42XTY001-0
1 до 4 седмициПазител
Ще ви помогнем с покупката ви.
  • Използвайте нашата Съвети и помощ
  • Можете да ни върнете стоките в рамките на 14 дни
  • Изпробвайте продукта в нашия магазин

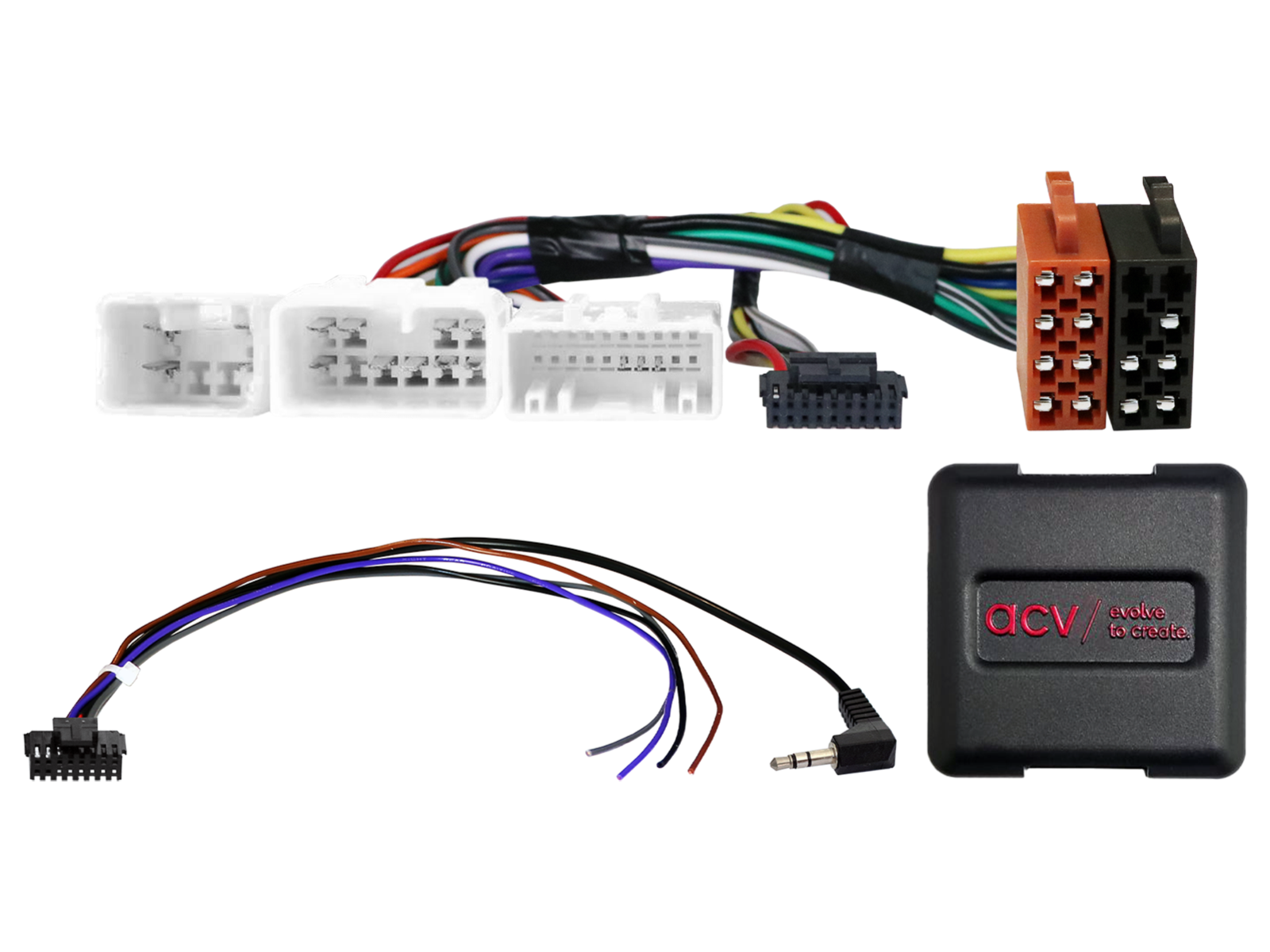

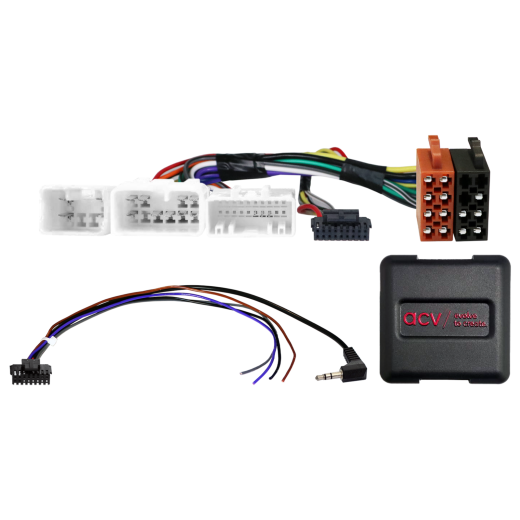

Адаптер за управление на бутоните на волана за Lexus / Toyota ACV SWC 42XTY001-0

Адаптер за управление на бутоните на волана за Lexus / Toyota ACV SWC 42XTY001-0

Запазете оригиналните функции на управлението на авторадиото от волана при подмяна на оригиналното радио с афтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да настъпи ограничение или замяна на някои функции с други. Сравнете показаните конектори на кабелите с конекторите във вашия автомобил и се уверете, че съвпадат както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM радио. Преди финален монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

  • Lexus IS (XE1) (10/2001 -> 11/2005) - оригинално авторадио OEM.
  • Lexus IS (XE2) (12/2005 -> 11/2008) - оригинално авторадио OEM.
  • Lexus IS Cabriolet (XE2) (07/2009 -> 11/2010) - оригинално авторадио OEM.
  • Lexus IS (XE2) (11/2008 -> 11/2010) - оригинално авторадио OEM.
  • Lexus IS Cabriolet (XE2) (11/2010 -> 10/2013) - оригинално авторадио OEM.
  • Toyota 4Runner (2002 -> 2009) - оригинално авторадио OEM.
  • Toyota Auris (E150) (07/2007 -> 03/2010) - оригинално авторадио OEM.
  • Toyota Avanza (2003 -> 2011) - оригинално авторадио OEM.
  • Toyota Avensis (T25) (01/2003 -> 06/2006) - оригинално авторадио OEM.
  • Toyota Avensis (T25) (06/2006 -> 01/2009) - оригинално авторадио OEM.
  • Toyota Avensis (T27) (01/2009 -> 12/2011) - оригинално авторадио OEM.
  • Toyota Camry (2007 -> 2011) - оригинално авторадио OEM.
  • Toyota Celica (T23) (10/1999 -> 01/2006) - оригинално авторадио OEM.
  • Toyota Corolla (E120) (01/2002 -> 07/2004) - оригинално авторадио OEM.
  • Toyota Corolla (E120) (07/2004 -> 02/2007) - оригинално авторадио OEM.
  • Toyota Corolla Verso (R1) (05/2004 -> 06/2007) - оригинално авторадио OEM.
  • Toyota Corolla Verso (R1) (07/2007 -> 04/2009) - оригинално авторадио OEM.
  • Toyota Estima (2006 -> 2016) - оригинално авторадио OEM.
  • Toyota FJ Cruiser (2001 -> 2007) - оригинално авторадио OEM.
  • Toyota Hiace (H1) (11/2006 -> 10/2010) - оригинално авторадио OEM.
  • Toyota Hilux (N25) (10/2005 -> 11/2008) - оригинално авторадио OEM.
  • Toyota Hilux (N25) (11/2008 -> 12/2011) - оригинално авторадио OEM.
  • Toyota Innova (2006 -> 2015) - оригинално авторадио OEM.
  • Toyota Landcruiser (J12) (01/2003 -> 01/2009) - оригинално авторадио OEM.
  • Toyota Matrix (2003 -> 2014) - оригинално авторадио OEM.
  • Toyota MR2 (W3) (04/2000 -> 03/2003) - оригинално авторадио OEM.
  • Toyota Prado (2003 -> 2009) - оригинално авторадио OEM.
  • Toyota Previa (2006 -> 2019) - оригинално авторадио OEM.
  • Toyota Prius (ZVW30/ZVW35/XW3) (06/2009 -> 04/2012) - оригинално авторадио OEM.
  • Toyota RAV4 (XA2) (10/2000 -> 12/2003) - оригинално авторадио OEM.
  • Toyota RAV4 (XA2) (12/2003 -> 01/2006) - оригинално авторадио OEM.
  • Toyota RAV4 (XA3) (03/2006 -> 04/2009) - оригинално авторадио OEM.
  • Toyota RAV4 (XA3) (04/2009 -> 05/2010) - оригинално авторадио OEM.
  • Toyota Yaris (XP9) (01/2006 -> 01/2009) - оригинално авторадио OEM.
  • Toyota Yaris (XP9) (01/2009 -> 10/2011) - оригинално авторадио OEM.
  • Toyota Vios (2003 -> 2007) - оригинално авторадио OEM.

CAN Bus информация

Конектори и захранване:

  • Конектори: Toyota 10pin / 6pin / 20pin.
  • Свързване на OEM управлението от волана: 3,5 mm жак или свободен проводник към входа SWC на радиото.
  • Автомобили с 18pin CN700 LAN конектор: управлението от волана е на 8pin CN800 конектор (Pin 6: SWC GND, Pin 7: SWC 1, Pin 8: SWC 2) – преди свързване трябва да се измери.

Настройка:

  • Настройка на DIP превключвателите според производителя на афтърмаркет единица (виж BDA).

Съвместимост с автомобили:

  • Автомобили с OEM единици Matsushita / Fujitsu Ten.
  • Автомобили без OEM усилватели JBL / JBL Synthesis / Mark Levinson.
  • Автомобили без 18pin CN700 LAN конектор (в противен случай вижте по-горе).

Специални случаи и предупреждения:

  • Автомобили в гранична година на модела изискват кабелен сноп 20pin + 28pin (артикул: 42xty00c).
  • Реимпортирани автомобили или автомобили с различен софтуер могат да имат ограничена функционалност.

Важна допълнителна информация

  • Съвместим с следпродажбени радиа, които имат аналогов вход за управление от волана.
  • За пълна активация на адаптера е необходимо да поръчате междинен кабел за конкретната марка радио.

Общи указания за монтаж

Проверка преди монтаж:

  1. Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
  2. Изключете оригиналното радио (OEM HU) без захранване.
  3. Проверете всички връзки на интерфейса, дали са правилно свързани – без захранване.

Свързване и ред на включване:

  1. Настройте и проверете хардуерната конфигурация на интерфейса – без захранване.
  2. Проверете конфигурацията на свързващия кабел към HU – без захранване.
  3. Свържете кабела към HU според ръководството на афтърмаркет устройство.
  4. Свържете останалите проводници според инструкциите на устройството.
  5. Свържете цялата инсталация към автомобила – основното захранване свържете накрая.
  6. Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта или в ръководството.
  7. Конфигурирайте афтърмаркет HU (управление от волана, камера, handsfree, захранване на антената и др.).
  8. Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела:

  • Всички промени правете без захранване.
  • След промяната повторете стъпки 5 до 8, описани по-горе.

В случай на повреда на интерфейса или системата на автомобила:

  • Преинсталирайте оригиналното OEM HU.
  • Стартирайте оригиналната единица.
  • Инициирайте изключване на CAN Bus системата.
  • Проверете хардуерната конфигурация на интерфейса.
  • След изключване на CAN Bus повторете стъпки 5 и 6, описани по-горе.

При модификации на окабеляването или проводниците:

  • Свързването и модификациите трябва да се извършват само от професионално обучен персонал.
  • Всички промени трябва да бъдат проверени преди свързване относно одобрение от производителя или влияние върху гаранцията на автомобила.
  • Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на окабеляване на автомобила преди свързване.
  • Модификациите се извършват на ваша собствена отговорност, без гаранция за функционалност.
  • Модификациите са на собствен риск, без гаранция за изключване на повреда на автомобила, оборудването или интерфейса.
  • Модификации на предварително монтирано окабеляване могат да доведат до загуба на гаранцията на продукта.
Каталожен номер42XTY001-0
МаркаACV
ВръзкиОфициален уебсайт
