Адаптер за управление на бутоните на волана за Mercedes-Benz ACV SWC 42A-1190-004-0
адаптер за волана за Mercedes-Benz CLS-class (W219) (10/2004->06/2008), E-class (S211/W211) (03/2002->02/2008), SLK-class (R171) (03/2004->03/2008)
Повече за продукта
Повече за продукта
Ще ви помогнем с покупката ви.
- Използвайте нашата Съвети и помощ
- Можете да ни върнете стоките в рамките на 14 дни
- Изпробвайте продукта в нашия магазин

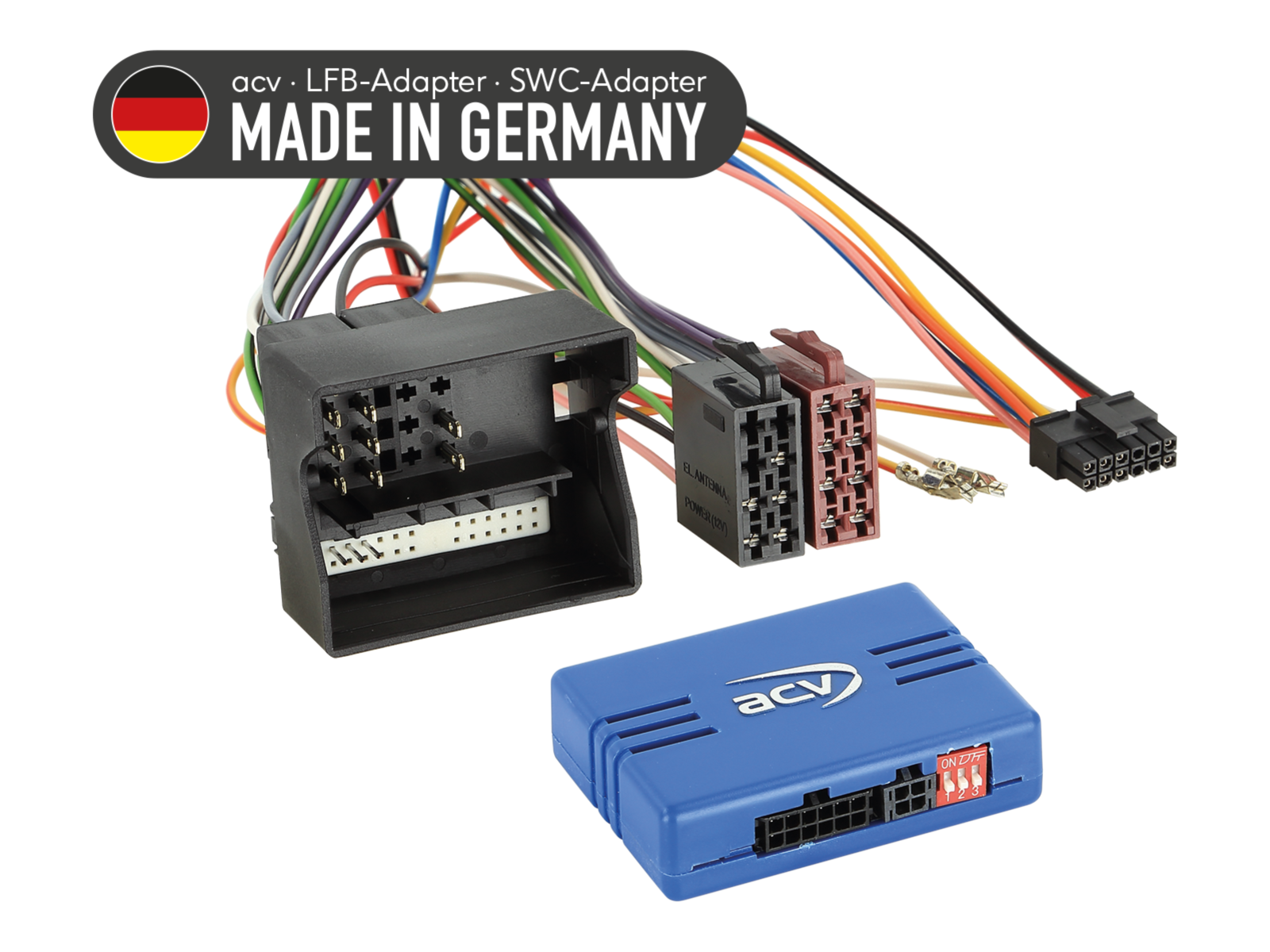

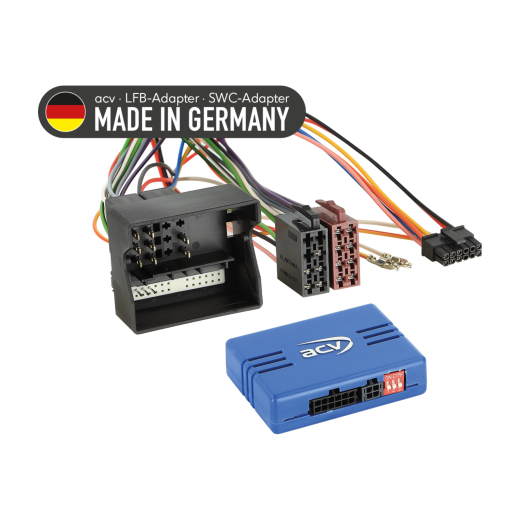

Адаптер за управление на бутоните на волана за Mercedes-Benz ACV SWC 42A-1190-004-0
Запазете оригиналните функции за управление на автомобилното радио от волана при подмяна на оригиналното радио с афтърмаркет уред. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да има ограничение или замяна на някои функции с други. Сравнете показаните конектори на кабелите с конекторите във вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM радио. Преди окончателния монтаж проверете функционирането на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).
Предназначено за автомобили
- Mercedes CLS-class (W219) (10/2004 -> 06/2008) - оригинално OEM радио.
- Mercedes E-class (S211/W211) (03/2002 -> 02/2008) - оригинално OEM радио. Функцията на електрическия отдел при работещ двигател е поддържана.
- Mercedes SLK-class (R171) (03/2004 -> 03/2008) - оригинално OEM радио.
CAN Bus информация
Конектори и захранване:
- Конектор: 40-пинов Quadlock MB2 Mercedes (артикул: 42cx29).
Настройки:
- Проверете DIP превключвателите на афтърмаркет радиото (HU).
Съвместимост с превозни средства:
- Превозни средства с 2-DIN Audio 20 OEM HU.
- Превозни средства без 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav.
- Превозни средства без Audiogateway.
- Превозни средства без Harman Kardon OEM усилвател.
Превозни средства с Audiogateway:
- Удължителен кабел Audio Gateway>ISO 2,5 m (артикул: 1195-25-2500-0).
- Удължителен кабел Audio Gateway>ISO 6,5 m (артикул: 1195-25-6500-0).
- SWC адаптер Mercedes ISO/10 Pin ISO/Mini ISO (артикул: 42a-1190-001).
Превозни средства с Harman Kardon OEM звукова система:
- Audio 20 OEM HU: Активен адаптер на системата Mercedes Audiogateway MOST>RCA (артикул: 13-1190-51).
- Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav: SWC адаптер Mercedes CLS/E-class/SLK Harman Kardon Amp MOST (артикул: 42smc013-0).
Специални случаи:
- При превозни средства с Audio 50 APS Comand NTG2 / NTG2.5 не е поддържана настройката на часовника – кодирате автомобила на Audio 20 OEM HU, ако е възможно.
- Артикул 13-1190-51-1 не е съвместим.
Диагностична LED индикация:
- Синьо мигане: тече търсене на CAN Bus сигнал.
- Постоянно синьо: CAN Bus активен.
- Постоянно червено: активно +12 V запалване.
Важна допълнителна информация
- Подходящо за афтърмаркет радио Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
- За пълна активация на адаптера е необходимо да поръчате свързващ кабел за конкретната марка радио.
Общи указания за инсталиране
Проверки преди монтаж:
- Проверете всички функции на управлението и настройките на автомобила с оригиналното OEM главно устройство.
- Изключете оригиналното радио (OEM HU) без захранване.
- Проверете всички връзки на интерфейса, дали са правилно свързани - без захранване.
Свързване и последователност на окабеляване:
- Проверете настройките и HW конфигурацията на интерфейса - без захранване.
- Проверете конфигурацията на свързващия кабел към HU - без захранване.
- Свържете кабела към HU според инструкциите на aftermarket устройството.
- Свържете останалите проводници според инструкциите на устройството.
- Свържете цялата инсталация към автомобила - основната захранваща връзка свържете накрая.
- Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или ръководството.
- Конфигурирайте aftermarket HU (напр. управление от волана, камера, handsfree, захранване на антената).
- Извършете функционален тест на управлението от волана и комуникацията с автомобила.
Промяна на конфигурацията на интерфейса и кабела за HU:
- Всички промени правете без захранване.
- Повторете стъпки 5 до 8, посочени по-горе.
В случай на повреда на интерфейса или системата на автомобила:
- Инсталирайте отново оригиналното OEM HU.
- Стартирайте оригиналното устройство.
- Извикайте изключване на CAN Bus системата.
- Проверете HW конфигурацията на интерфейса.
- След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.
При промени в окабеляването или прокарване на кабели:
- Окабеляването и модификациите трябва да се извършват само от професионално обучен персонал.
- Всички промени трябва да бъдат проверени преди свързване от гледна точка на одобрение от производителя или влияние върху гаранцията на автомобила.
- Всички модификации трябва да бъдат проверени преди свързване чрез измерване и сравнение със схемата на окабеляване на автомобила.
- Модификациите се извършват на ваша отговорност, без гаранция за функциониране.
- Модификациите се извършват на собствен риск, без гаранция за изключване на повреда на автомобила, устройството или интерфейса.
- Променено предварително окабеляване може да доведе до загуба на гаранцията на продукта.
| Каталожен номер | 42A-1190-004-0 |
| Марка | ACV |
| Връзки | Официален уебсайт |
