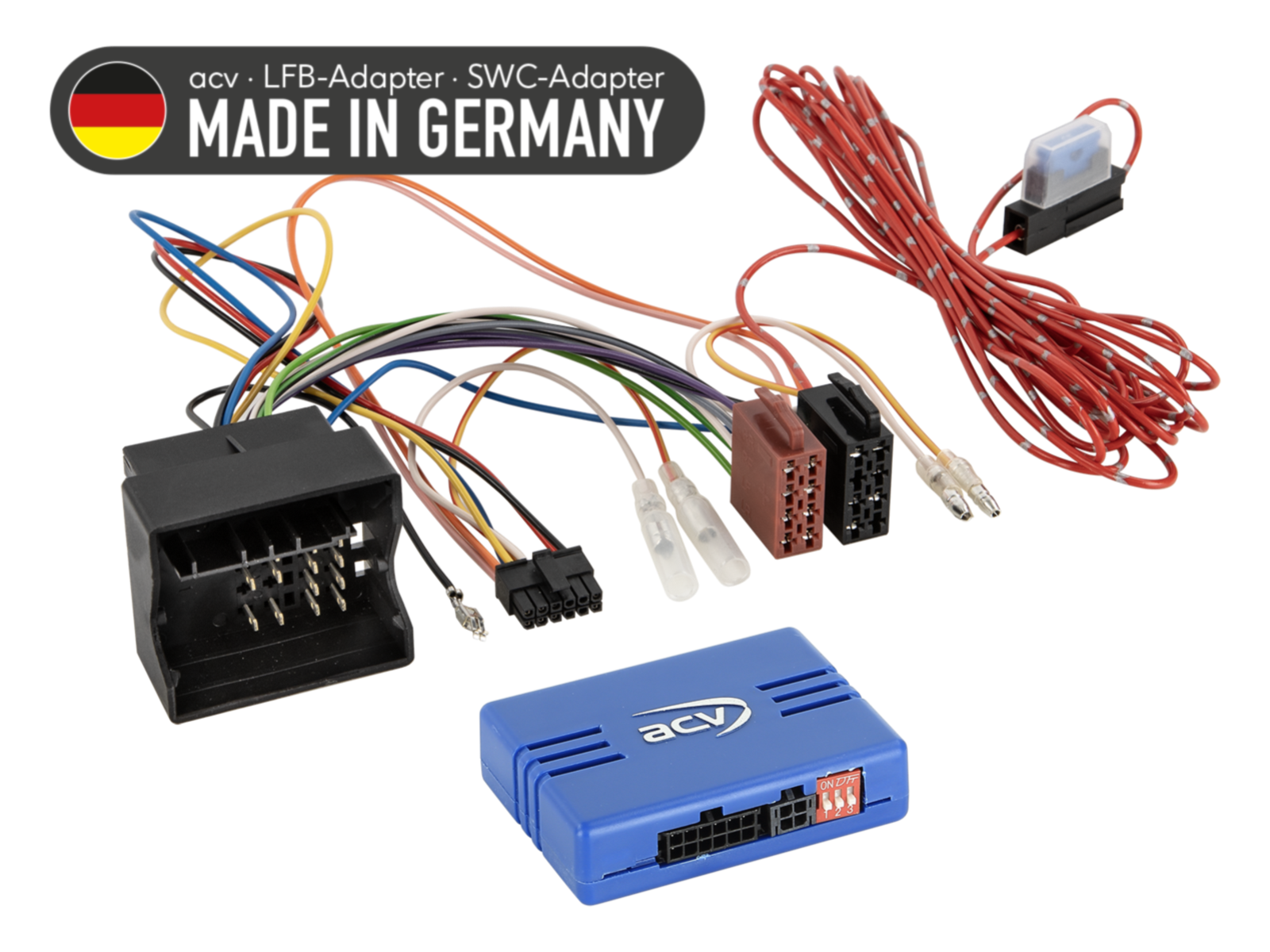

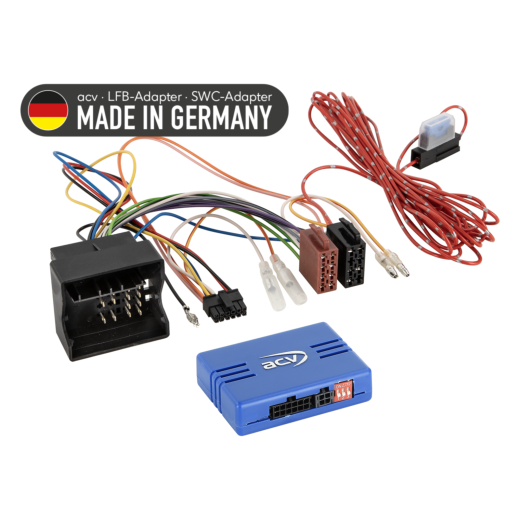

Адаптер за управление на бутоните на волана за Mercedes-Benz ACV SWC 42A-1190-011-0

Бъдете първият, който ще направи отзив за този продукт
адаптер за волана за Mercedes C-class (C204/S204/W204) (08/07->01/11, 03/11->10/15), E-class (A212/C212/S212/W212) (02/09->03/13), E-class (A207/C207/S212/W212) (04/13->03/17), Vito (W447) (10/14->02/19, 05/19->01/24) и VW Crafter I (2EC/2EK/2F) (07/11->11/16)
Повече за продукта
95,60 EUR/186,98 лв
Каталожен номер: 42A-1190-011-0
1 до 4 седмициПазител
Безплатна доставка
Ще ви помогнем с покупката ви.
  • Използвайте нашата podadna
  • Можете да ни върнете стоките в рамките на 14 дни
  • Изпробвайте продукта в нашия магазин
Адаптер за управление на бутоните на волана за Mercedes-Benz ACV SWC 42A-1190-011-0

Адаптер за управление на бутоните на волана за Mercede-Benz 42A-1190-011-0

Запазете оригиналните функции за управление на автомобилното радио от волана при подмяна на оригиналното радио с афтърмаркет уред. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да има ограничение или замяна на някои функции с други. Сравнете показаните конектори на кабелите с конекторите във вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM радио. Преди окончателния монтаж проверете функционирането на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

  • Mercedes-Benz C-class C204 S204 W204 2007 -> 2011 - оригинално OEM радио Audio 10/15/30/40. Превозни средства с функция +12V прекъсване на постоянното захранване клема 30.
  • Mercedes-Benz C-class C204 S204 W204 2011 -> 2015 - оригинално OEM радио Audio 10/15/30/40. Превозни средства с функция +12V прекъсване на постоянното захранване клема 30.
  • Mercedes-Benz E-class A212 C212 S212 W212 2009 -> 2013 - оригинално OEM радио Audio 10/15/30/40. Превозни средства с функция +12V прекъсване на постоянното захранване клема 30.
  • Mercedes-Benz E-class A207 C207 S212 W212 2013 -> 2017 - оригинално OEM радио Audio 10/15/30/40. Превозни средства с функция +12V прекъсване на постоянното захранване клема 30.
  • Mercedes-Benz Vito W447 2014 -> 2019 - оригинално OEM радио Audio 10/15. Само функция за управление на силата на звука. Превозни средства с функция +12V прекъсване на постоянното захранване клема 30.
  • Mercedes-Benz Vito W447 2019 -> 2024 - оригинално OEM радио Audio 10/15. Само функция за управление на силата на звука. Превозни средства с функция +12V прекъсване на постоянното захранване клема 30.
  • VW Crafter I 2EC 2EK 2F 2011 -> 2016 - оригинално OEM радио RCD 3002.

CAN Bus информация

Конектори и захранване:

  • Конектор: 40-пинов Quadlock BMW (артикул: 42cx12).
  • Захранване: +12 V постоянно (клема 30, предпазител) – свободен червен проводник.

Настройки:

  • Проверете DIP превключвателите на афтърмаркет радиото (HU).

Съвместимост с превозни средства:

  • Превозни средства с функция +12V прекъсване на постоянното захранване клема 30.
  • Превозни средства Mercedes-Benz Vito W447 с Audio 10/15 или Audio 30/40.
  • Превозни средства Mercedes-Benz Vito W447 с E-Call изискват E-Call адаптер (артикул: 1424-27-0).
  • Превозни средства без подготовка за радио.

Диагностична LED индикация:

  • Синьо мигане: тече търсене на CAN Bus сигнал.
  • Постоянно синьо: CAN Bus активен.
  • Постоянно червено: активно +12 V запалване.

Важна допълнителна информация

  • Подходящо за aftermarket радио Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • За пълна активация на адаптера е необходимо да поръчате свързващ кабел за конкретната марка радио.

Общи указания за инсталиране

Проверки преди монтаж:

  1. Проверете всички функции на управлението и настройките на автомобила с оригиналното OEM главно устройство.
  2. Изключете оригиналното радио (OEM HU) без захранване.
  3. Проверете всички връзки на интерфейса, дали са правилно свързани – без захранване.

Свързване и последователност на окабеляване:

  1. Проверете настройките и HW конфигурацията на интерфейса – без захранване.
  2. Проверете конфигурацията на свързващия кабел към HU – без захранване.
  3. Свържете кабела към HU според инструкциите на aftermarket устройството.
  4. Свържете останалите проводници според инструкциите на устройството.
  5. Свържете цялата инсталация към автомобила – основната захранваща връзка свържете накрая.
  6. Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или ръководството.
  7. Конфигурирайте афтърмаркет HU (напр. управление от волана, камера, handsfree, захранване на антената).
  8. Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и кабела за HU:

  • Всички промени правете без захранване.
  • Повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

  • Инсталирайте отново оригиналното OEM HU.
  • Стартирайте оригиналното устройство.
  • Извикайте изключване на CAN Bus системата.
  • Проверете HW конфигурацията на интерфейса.
  • След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени в окабеляването или прокарване на кабели:

  • Окабеляването и модификациите трябва да се извършват само от професионално обучен персонал.
  • Всички промени трябва да бъдат проверени преди свързване от гледна точка на одобрение от производителя или влияние върху гаранцията на автомобила.
  • Всички модификации трябва да бъдат проверени преди свързване чрез измерване и сравнение със схемата на окабеляване на автомобила.
  • Модификациите се извършват на ваша отговорност, без гаранция за функциониране.
  • Модификациите се извършват на собствен риск, без гаранция за изключване на повреда на автомобила, устройството или интерфейса.
  • Променено предварително окабеляване може да доведе до загуба на гаранцията на продукта.
Каталожен номер42A-1190-011-0
МаркаACV
ВръзкиОфициален уебсайт
