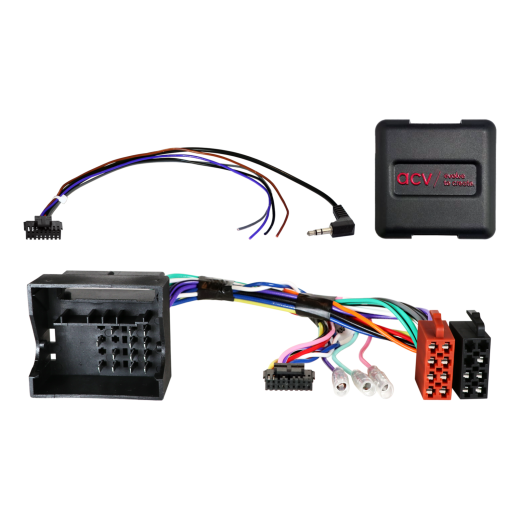

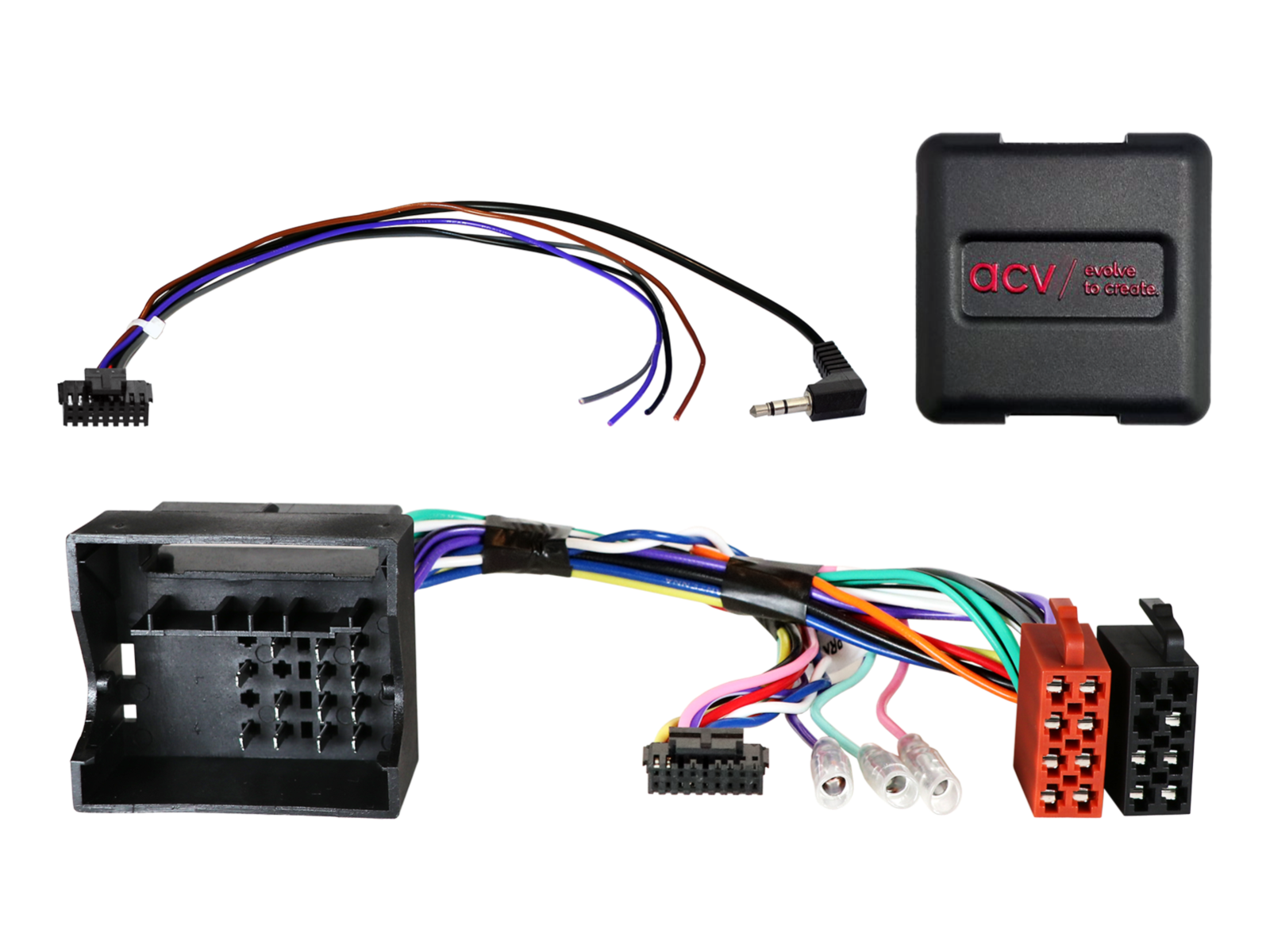

Адаптер за управление на бутоните на волана за Škoda ACV SWC 42XSK003-0

Адаптер за управление на бутоните на волана за Škoda ACV SWC 42XSK003-0

Запазете оригиналните функции за управление на авторадиото от волана при смяна на оригиналното радио с aфтърмаркет устройство. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио е възможно някои функции да бъдат ограничени или заменени с други. Сравнете показаните конектори на кабелите с конекторите във вашия автомобил и се уверете, че отговарят както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM авторaдиа. Преди крайния монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на контрола от волана (SWC).

Предназначено за автомобили

• Škoda Fabia (5J) (03/2007 -> 04/2010) - оригинално авторaдио OEM Audience / Stream.
• Škoda Fabia (5J) (06/2010 -> 06/2014) - оригинално авторaдио OEM Audience / Stream.
• Škoda Octavia II (1Z) (06/2004 -> 05/2009) - оригинално авторaдио OEM Audience / Stream.
• Škoda Roomster (5J) (09/2006 -> 02/2015) - оригинално авторaдио OEM Audience / Stream.

CAN Bus информация

Конектори и интерфейс:

• Конектор: 40 Pin Quadlock Škoda.
• Свързване на OEM управлението от волана: 3,5mm джак или свободен проводник.

Настройки:

• Настройка на DIP превключватели според производителя на aфтърмаркет устройството (вижте инструкцията).

Съвместимост с автомобили:

• Автомобили без Technisat OEM HU.

Важно допълнително информация

• Съвместим с aфтърмаркет авторaдиа с аналогов вход за управление от волана (напр. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec и др.).
• За пълна активация на адаптера е необходимо да поръчате междинен кабел за конкретната марка авторaдио.

Общи инструкции за монтаж

Проверка преди монтажа:

1. Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
2. Изключете оригиналното радио (OEM HU) при липса на захранване.
3. Проверете всички връзки на интерфейса, дали са правилно свързани, при липса на захранване.

Свързване и последователност на монтаж:

1. Настройте и проверете HW конфигурацията на интерфейса при липса на захранване.
2. Проверете конфигурацията на свързващия кабел към HU при липса на захранване.
3. Свържете кабела към HU според указанията на aфтърмаркет устройството.
4. Свържете останалите проводници според указанията на устройството.
5. Свържете цялата инсталация с автомобила; основното захранващо свързване включете последно.
6. Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта или ръководството.
7. Конфигурирайте aфтърмаркет HU (управление от волана, камера, handsfree, захранване на антената и др.).
8. Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела:

• Всички промени извършвайте при липса на захранване.
• След промяната повторете стъпки 5 до 8, описани по-горе.

В случай на повреда на интерфейса или системата на автомобила:

• Повторно инсталирайте оригиналното OEM HU.
• Стартирайте оригиналната единица.
• Предизвикайте изключване на CAN Bus системата.
• Проверете HW конфигурацията на интерфейса.
• След изключване на CAN Bus повторете стъпки 5 и 6, описани по-горе.

При модификации на свързванията или окабеляването:

• Свързванията и модификациите могат да се извършват само от професионално обучен персонал.
• Всички промени трябва да бъдат предварително проверени по отношение на одобрение от производителя или влиянието върху гаранцията на автомобила.
• Всички модификации трябва да бъдат предварително проверени чрез измерване и сравнение със схемата на свързване на автомобила.
• Извършвате модификациите на собствена отговорност, без гаранция за функционалност.
• Модификациите се правят на собствен риск, без гаранция за избягване на повреди по автомобила, оборудването или интерфейса.
• Модификации на предварително монтирано окабеляване могат да доведат до загуба на гаранция на продукта.
