Адаптер за управление на бутоните на волана за Toyota ACV SWC 42XTY014-0
адаптер за волан за Toyota Aygo X (AB7) (04/22->2025), Camry (XV70) (03/19->04/21, 04/21->09/21), Hilux (AN1P) (10/20->2025) и Yaris (XP21) (09/20->2025)
Повече за продукта
Повече за продукта
Ще ви помогнем с покупката ви.
- Използвайте нашата Съвети и помощ
- Можете да ни върнете стоките в рамките на 14 дни
- Изпробвайте продукта в нашия магазин

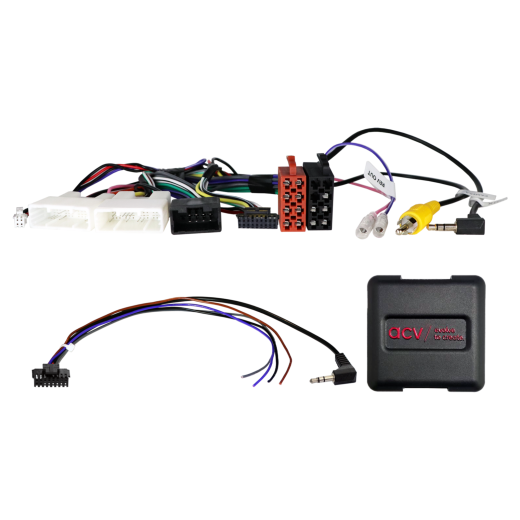

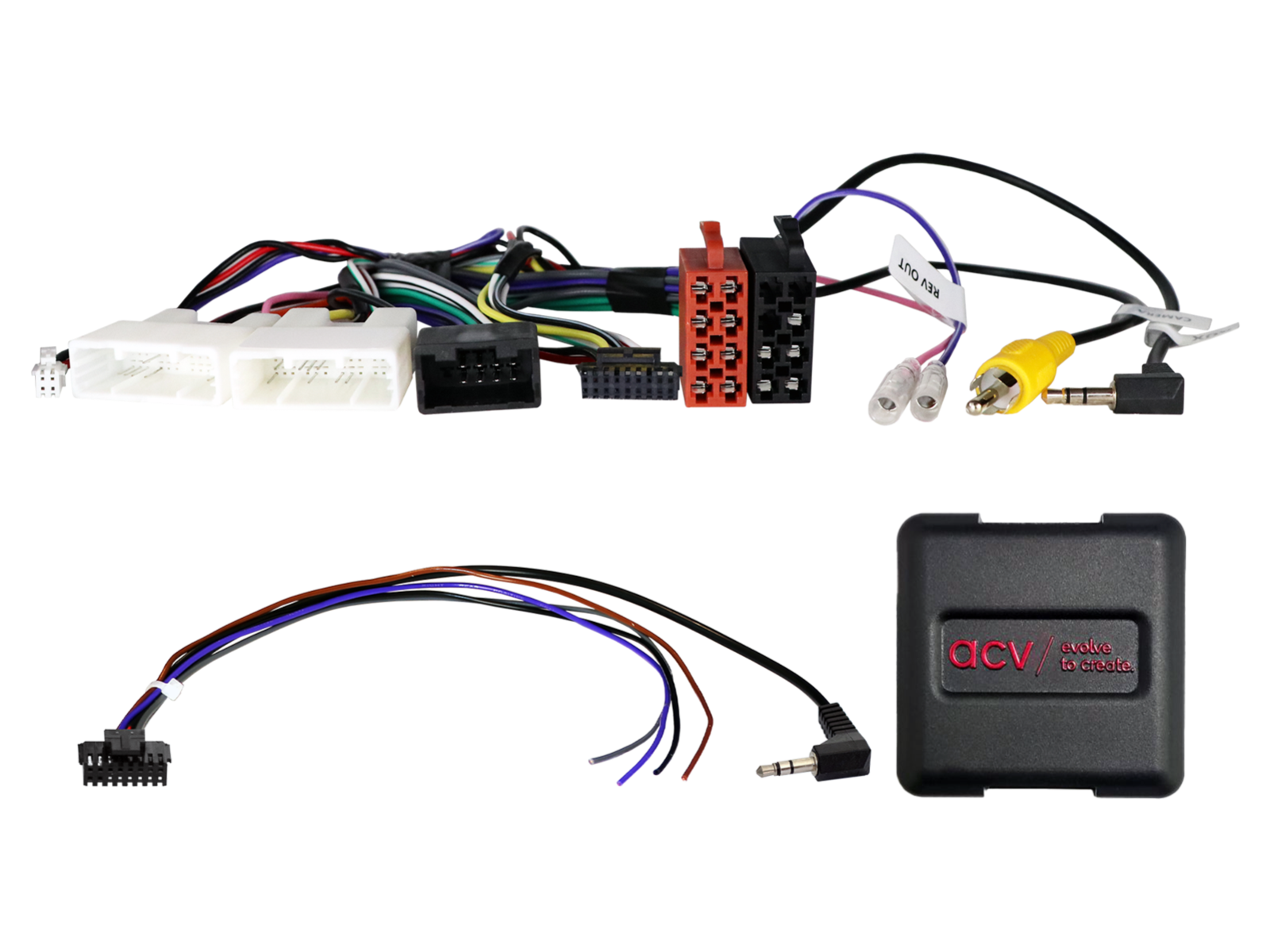

Адаптер за управление на бутоните на волана за Toyota ACV SWC 42XTY014-0
Запазете оригиналните функции на управлението на авторадиото от волана при подмяна на оригиналното радио с aфтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да настъпи ограничение или замяна на някои функции с други. Сравнете показаните конектори на кабелите с конекторите във вашия автомобил и се уверете, че съвпадат както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM радио. Преди финален монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).
Предназначено за автомобили
- Toyota Aygo X (AB7) (04/2022 -> 2025) - оригинално авторадио OEM.
- Toyota Camry (XV70) (03/2019 -> 04/2021) - оригинално авторадио OEM.
- Toyota Camry (XV70) (04/2021 -> 09/2021) - оригинално авторадио OEM.
- Toyota Hilux (AN1P) (10/2020 -> 2025) - оригинално авторадио OEM.
- Toyota Yaris (XP21) (09/2020 -> 2025) - оригинално авторадио OEM.
CAN Bus информация
Конектори и захранване:
- Конектори: 28pin / 34pin / 10pin Toyota.
- Свързване на OEM управлението от волана: 3,5 mm жак или свободен проводник към входа SWC на радиото.
- Свързване на OEM AUX: 3,5 mm жак (мъжки).
- Свързване на OEM камера за обратно виждане: RCA (жълт) – вход за камерата.
- Лилаво/бял проводник: +12 V сигнал на задна предавка.
Настройка:
- Настройка на DIP превключвателите според производителя на aфтърмаркет единица (виж BDA / ръководството на радиото).
Съвместимост с автомобили:
- Аналогово управление от волана (SWC).
- Поддръжка на OEM камера за обратно виждане (виж свързване по-долу).
Специални случаи и предупреждения:
- За автомобили с различно разпределение на пиновете или с OEM навигация преди свързване винаги измервайте pinout, за да избегнете грешки или повреди.
- Захранване на OEM камера +6 V: проверете правилното разпределение спрямо OEM HU преди инсталация.
- Видео (+/–): проверете правилното разпределение спрямо OEM HU преди инсталация.
- USB и AUX: проверете правилното разпределение спрямо OEM HU преди инсталация.
Важна допълнителна информация
- Съвместим с aфтърмаркет радиа, които имат аналогов вход за управление от волана.
- За пълна активация на адаптера е необходимо да поръчате междинен кабел (patch lead) за конкретната марка радио.
Общи указания за монтаж
Проверка преди монтаж:
- Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
- Изключете оригиналното радио (OEM HU) без захранване.
- Проверете всички връзки на интерфейса, дали са правилно свързани – без захранване.
Свързване и ред на включване:
- Настройте и проверете хардуерната конфигурация на интерфейса – без захранване.
- Проверете конфигурацията на свързващия кабел към HU – без захранване.
- Свържете кабела към HU според ръководството на aфтърмаркет устройство.
- Свържете останалите проводници според инструкциите на устройството.
- Свържете цялата инсталация към автомобила – основното захранване свържете накрая.
- Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта или в ръководството.
- Конфигурирайте aфтърмаркет HU (управление от волана, камера, handsfree, захранване на антената и др.).
- Извършете функционален тест на управлението от волана и комуникацията с автомобила.
Промяна на конфигурацията на интерфейса и HU кабела:
- Всички промени правете без захранване.
- След промяната повторете стъпки 5 до 8, описани по-горе.
В случай на повреда на интерфейса или системата на автомобила:
- Преинсталирайте оригиналното OEM HU.
- Стартирайте оригиналната единица.
- Инициирайте изключване на CAN Bus системата.
- Проверете хардуерната конфигурация на интерфейса.
- След изключване на CAN Bus повторете стъпки 5 и 6, описани по-горе.
При модификации на окабеляването или проводниците:
- Свързването и модификациите трябва да се извършват само от професионално обучен персонал.
- Всички промени трябва да бъдат проверени преди свързване относно одобрение от производителя или влияние върху гаранцията на автомобила.
- Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на окабеляване на автомобила преди свързване.
- Модификациите се извършват на ваша собствена отговорност, без гаранция за функционалност.
- Модификациите са на собствен риск, без гаранция за изключване на повреда на автомобила, оборудването или интерфейса.
- Модификации на предварително монтирано окабеляване могат да доведат до загуба на гаранцията на продукта.
| Каталожен номер | 42XTY014-0 |
| Марка | ACV |
| Връзки | Официален уебсайт |
