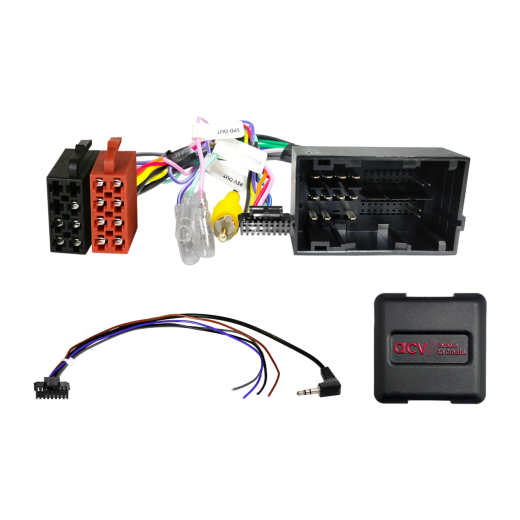

Адаптер за управление от волана за Alfa Romeo / Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA015-0

Бъдете първият, който ще направи отзив за този продукт

Адаптер за волана за Alfa Romeo 4C (960) (01/14->08/18), Giulietta (940) (10/13->04/16, 04/16->12/21), MiTo (955) (12/13->08/16, 08/16->08/18), Citroen Jumper (250) (05/14->10/22, 10/22->06/24), e-Jumper (259) (10/21->06/24), Relay (250) (2006->2024), Fiat 500 (ZAF 312) (07/16->2023), 500L (ZAF 199) (10/12->07/17, 07/17->03/22), Doblo (ZAF 263) (01/15->06/22), Ducato (ZFA 250) (05/14->11/21), Opel Movano Cargo C (Y) (10/21->01/24), Movano Electric Cargo C (Y) (10/21->01/24), Peugeot Boxer (Y) (09/14->12/19, 08/18->06/24), e-Boxer (Y) (10/21->06/24)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата podadna
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

Адаптер за управление от волана за Alfa Romeo / Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA015-0

Описание и параметри
Рейтинг0
Категория

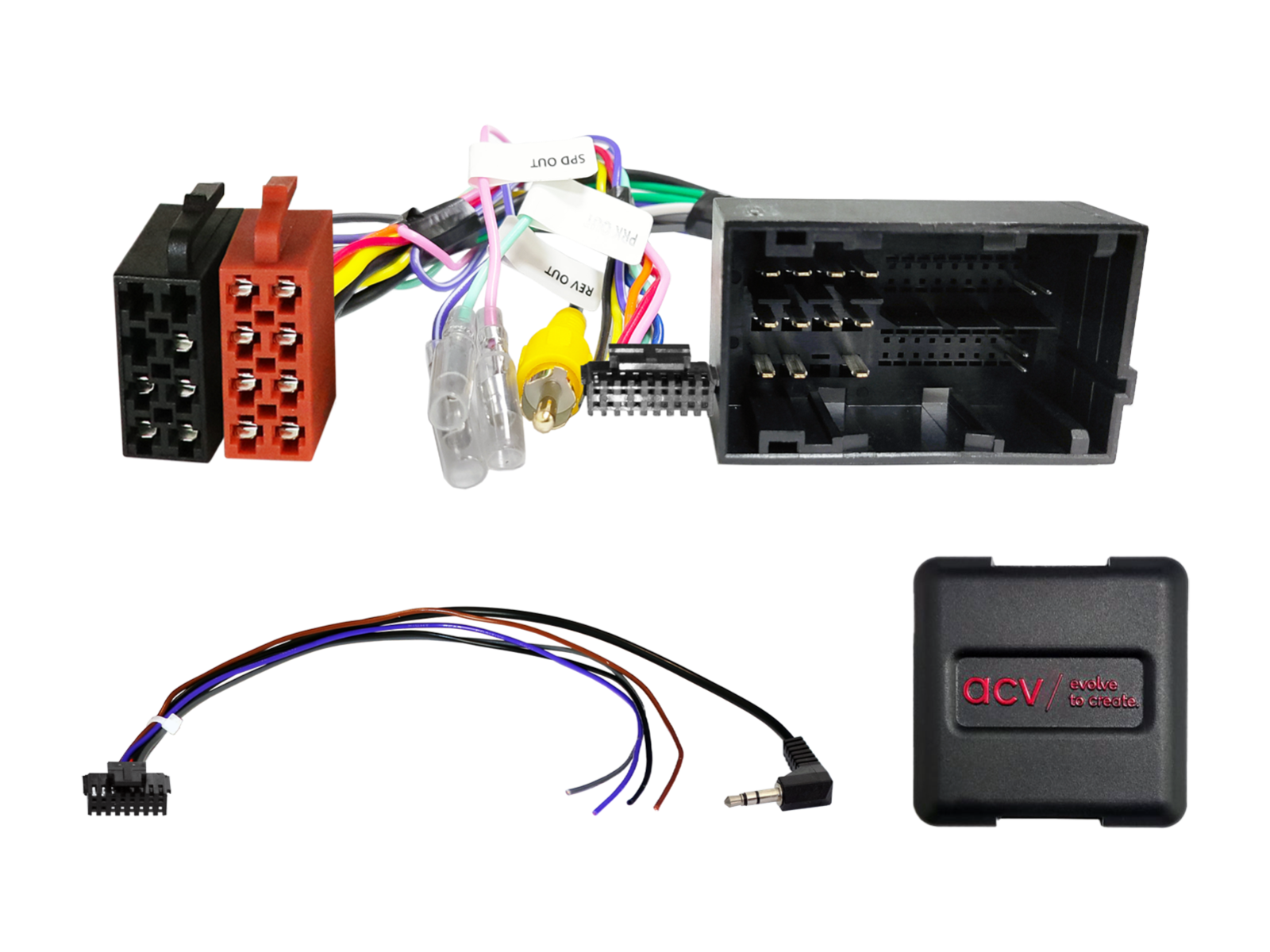

Адаптер за управление от волана за Alfa Romeo / Citroën / Fiat / Opel / Peugeot ACV SWC 42XFA015-0

Запазете оригиналните функции за управление на авторадиото от волана при подмяна на оригиналното радио с афтърмаркет устройство. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното авторадио може да се стигне до ограничаване или замяна на някои функции с други. Сравнете показаните конектори на окабеляването с конекторите във вашия автомобил и се уверете, че те съответстват както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM авторадиа. Преди окончателния монтаж проверете функционалността на автомобила, настройките на системата и правилното функциониране на управлението от волана.

Предназначено за автомобили

Alfa Romeo 4C [960] (01/2014 -> 08/2018) - автомобили с OEM сензорно устройство Continental.
Alfa Romeo Giulietta [940] (10/2013 -> 04/2016) - оригинално авторадио OEM.
Alfa Romeo Giulietta [940] (04/2016 -> 12/2021) - автомобили с OEM сензорно устройство Continental.
Alfa Romeo MiTo [955] (12/2013 -> 08/2016) - оригинално авторадио OEM.
Alfa Romeo MiTo [955] (08/2016 -> 08/2018) - оригинално авторадио OEM.

Citroën Jumper [250] (05/2014 -> 10/2022) - автомобили с OEM устройство Daiichi, окабеляване с черни проводници – демонтаж на адаптера на окабеляването от радиото от страната на водача; автомобили с директно свързано OEM устройство Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).
Citroën Jumper [250] (10/2022 -> 06/2024) - автомобили с OEM устройство Daiichi, окабеляване с черни проводници – демонтаж на адаптера на окабеляването от радиото от страната на водача; автомобили с директно свързано OEM устройство Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).
Citroën e-Jumper [259] (10/2021 -> 06/2024) - vавтомобили с OEM устройство Daiichi, окабеляване с черни проводници – демонтаж на адаптера на окабеляването от радиото от страната на водача; автомобили с директно свързано OEM устройство Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).
Citroën Relay [250] (2006 -> 2024) - původní autorádio OEM.

Fiat 500 [ZAF 312] (07/2016 -> 2023) - оригинално авторадио OEM.
Fiat 500L [ZAF 199] (10/2012 -> 07/2017) - оригинално авторадио OEM.
Fiat 500L [ZAF 199] (07/2017 -> 03/2022) - оригинално авторадио OEM.
Fiat Doblo [ZAF 263] (01/2015 -> 06/2022) - оригинално авторадио OEM.
Fiat Ducato [ZFA 250] (05/2014 -> 11/2021) - автомобили с OEM устройство Daiichi, окабеляване с черни проводници – демонтаж на адаптера на окабеляването от радиото от страната на водача; автомобили с директно свързано OEM устройство Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).

Opel Movano Cargo C [Y] (10/2021 -> 01/2024) -автомобили с OEM устройство Daiichi, окабеляване с черни проводници – демонтаж на адаптера на окабеляването от радиото от страната на водача; автомобили с директно свързано OEM устройство Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).
Opel Movano Electric Cargo C [Y] (10/2021 -> 01/2024) - автомобили с OEM устройство Daiichi, окабеляване с черни проводници – демонтаж на адаптера на окабеляването от радиото от страната на водача; автомобили с директно свързано OEM устройство Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).

Peugeot Boxer [Y] (09/2014 -> 12/2019) – автомобили с OEM устройство Daiichi, окабеляване с черни проводници – демонтаж на адаптера на окабеляването от радиото от страната на водача; автомобили с директно свързано OEM устройство Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018).
Peugeot Boxer [Y] (08/2018 -> 06/2024) – автомобили с OEM устройство Daiichi, окабеляване с черни проводници – демонтаж на адаптера на окабеляването от радиото от страната на водача; автомобили с директно свързано OEM устройство Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018)
Peugeot e-Boxer [Y] (10/2021 -> 06/2024) – автомобили с OEM устройство Daiichi, окабеляване с черни проводници – демонтаж на адаптера на окабеляването от радиото от страната на водача; автомобили с директно свързано OEM устройство Daiichi с цветни проводници не са съвместими (артикул: 42a-1094-018

CAN Bus информация

Конектор: 52-пинов Fiat.
Изход за OEM управление от волана: 3,5 мм жак или свободен проводник.
Свързване на OEM камера за заден ход: RCA (чинч) – жълт конектор.

Важна допълнителна информация

Предназначено за афтърмаркет авторадиа Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper и универсални „China HU“ с проводници Key1/Key2/GND или 3,5 мм жак според типа.
За пълна активация на адаптера е необходимо да поръчате свързващ кабел за конкретната марка авторадио.

Общи инструкции за инсталация

Проверка преди монтаж:

Проверете всички функции за управление и настройки на автомобила с оригиналното OEM главно устройство.
Демонтажът на оригиналното радио се извършва без напрежение.
Проверете всички връзки на интерфейса дали са правилно свързани – без напрежение.

Свързване и ред на свързване:

Настройката и хардуерната конфигурация на интерфейса се извършват без напрежение.
Проверете конфигурацията на свързващия кабел към HU (главното устройство).
Свържете кабела към HU съгласно инструкциите за афтърмаркет устройството.
Свържете останалите проводници съгласно инструкциите към устройството.
Свържете цялата инсталация към автомобила – основната захранваща връзка се свързва последна.
Извършете софтуерната конфигурация на интерфейса съгласно инструкциите в описанието на продукта или ръководството.
Конфигурирайте афтърмаркет HU (управление от волана, камера, handsfree, захранване на антената и др.).
Направете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела:

Всички промени се извършват без напрежение.
След промяна повторете стъпки от 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

Върнете обратно оригиналното OEM HU.
Пуснете оригиналното устройство.
Изчакайте системата CAN Bus да премине в режим на „заспиване“ (sleep mode).
Проверете хардуерната конфигурация на интерфейса.
След „заспиването“ на CAN Bus повторете стъпки от 5 до 8, посочени по-горе.

При модификации на свързването или окабеляването:

Свързването и модификациите могат да се извършват само от професионално обучен персонал.
Всички промени трябва да бъдат проверени преди свързването от гледна точка на одобрение от производителя или влияние върху гаранцията на автомобила.
Всички модификации трябва да бъдат проверени преди свързването чрез измерване и сравнение със схемата на свързване на автомобила.
Модификациите се извършват на собствена отговорност, без гаранция за функционалност.
Модификациите се извършват на собствен риск, без гаранция за изключване на повреда на автомобила, устройството или интерфейса.
Промените по предварително монтираното окабеляване могат да доведат до загуба на гаранцията на продукта.
