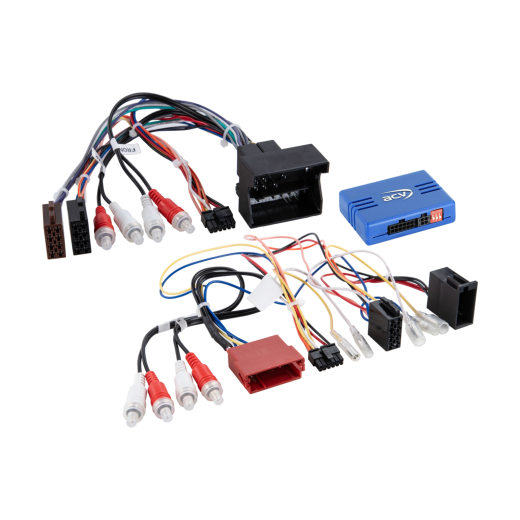

Адаптер за управление на бутоните на волана за Audi / Seat ACV SWC 42A-1321-00C-0

Бъдете първият, който ще направи отзив за този продукт
адаптер за волан за Audi A1 (8X) (07/10->04/18), A2 (8Z) (11/99->07/05), A3 (8L) (08/00->06/03), A3 (8P) (05/03->04/05, 10/04->04/13), A4 B6 (8E) (11/00->10/05), A4 B7 (8E) (11/04->02/09), A6 (C5/B4) (05/01->03/06), Q3 (8U) (10/11->11/14, 02/15->06/18), R8 (42) (04/07->05/15), TT (8N) (09/98->07/06), TT (8J) (09/06->04/10, 08/10->04/14) и Seat Exeo (3R) (03/09->05/13)
Повече за продукта
119,60 EUR
Каталожен номер: 42A-1321-00C-0
1 до 4 седмициПазител
Ще ви помогнем с покупката ви.
  • Използвайте нашата Съвети и помощ
  • Можете да ни върнете стоките в рамките на 14 дни
  • Изпробвайте продукта в нашия магазин

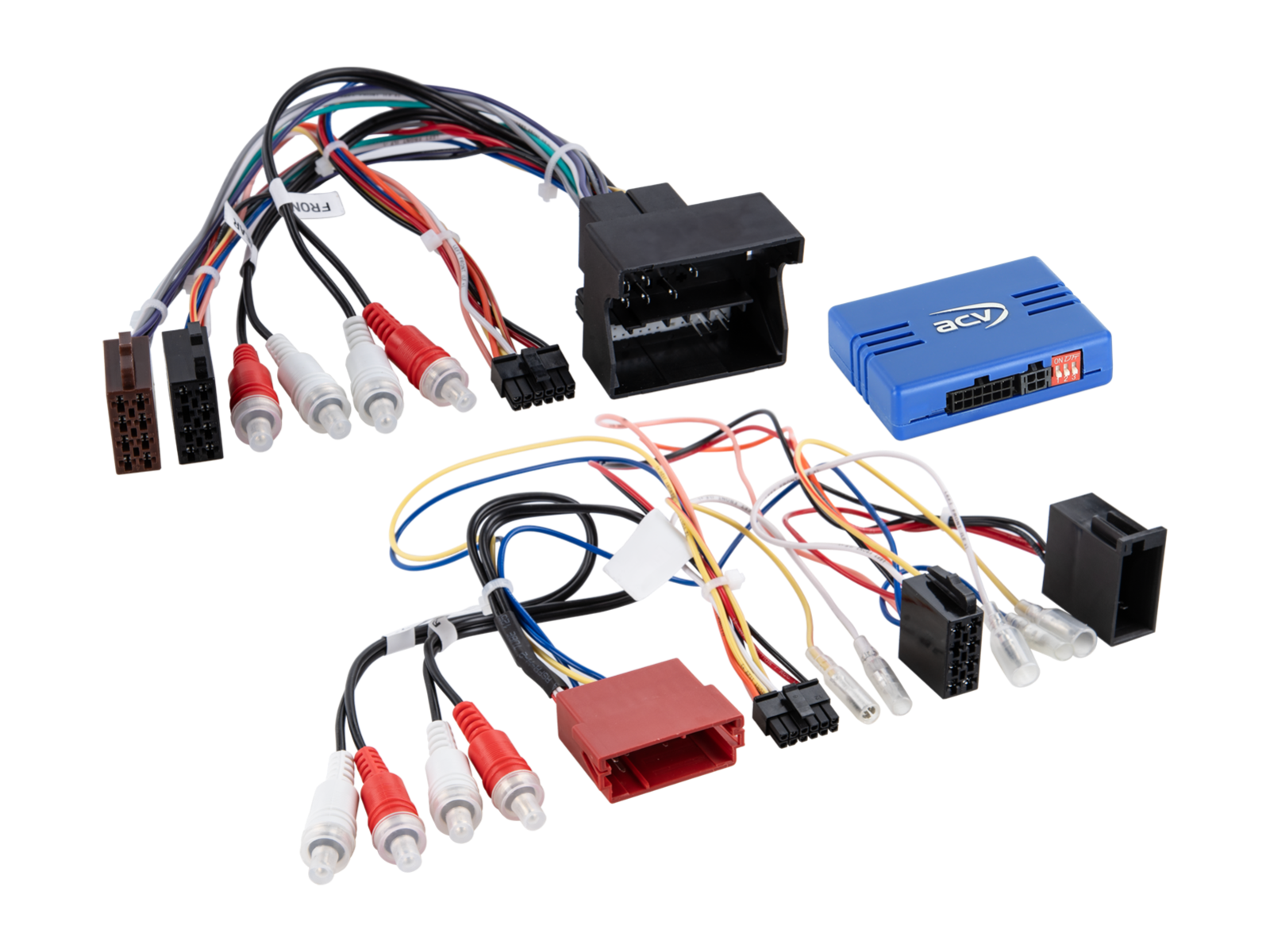

Адаптер за управление на бутоните на волана за Audi / Seat ACV SWC 42A-1321-00C-0

Адаптер за управление на бутоните на волана за Audi / Seat ACV SWC 42A-1321-00C-0

Запазете оригиналните функции за управление на автомобилното радио от волана при смяна на фабричното радио с aфтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираната радио единица може да настъпят ограничения или заместване на някои функции с други. Сравнете показаните конектори на кабелажа с конекторите във вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е била инсталирана някоя от изброените OEM радио единици. Преди окончателния монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

  • Audi A1 (8X) 07/2010 -> 04/2018 - оригинално радио Chorus OEM с монохромен дисплей.
  • Audi A2 (8Z) 11/1999 -> 07/2005 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
  • Audi A3 (8L) 08/2000 -> 06/2003 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
  • Audi A3 (8P) 05/2003 -> 04/2005 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
  • Audi A3 (8P) 10/2004 -> 04/2013 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
  • Audi A4 (B6) 11/2000 -> 10/2005 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
  • Audi A4 (B7) 11/2004 -> 02/2009 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
  • Audi A6 (C5/B4) 05/2001 -> 03/2006 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
  • Audi Q3 (8U) 10/2011 -> 11/2014 - оригинално радио Chorus OEM с монохромен дисплей.
  • Audi Q3 (8U) 02/2015 -> 06/2018 - оригинално радио Chorus OEM с монохромен дисплей.
  • Audi R8 (42) 04/2007 -> 05/2015 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
  • Audi TT (8N) 09/1998 -> 07/2006 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
  • Audi TT (8J) 09/2006 -> 04/2010 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
  • Audi TT (8J) 08/2010 -> 04/2014 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
  • Seat Exeo (3R) 03/2009 -> 05/2013 - оригинално радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.

CAN Bus информация

Конектори и захранване:

  • ISO / Mini ISO конектор Audi (артикул: 42cx23-rca).
  • 40-пинов Quadlock конектор Audi (артикул: 42cx25-rca).
  • Свързване на OEM усилвател 2-канален / 4-канален чрез CINCH (мъжки) front/rear.
  • Син проводник: +12 V REMOTE за включване на усилвателя.

Настройки:

  • Проверете DIP превключвателите в зависимост от типа на aфтърмаркет радио.
  • Поддържа OEM радио Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II (1-DIN и 2-DIN), OEM навигация BNS 5.0 и RNS-E 16:9.
  • При използване със aфтърмаркет радиа с изход < 3V е необходим специален адаптер (42a-1321-006 за 40Pin Quadlock, 42a-1321-008 за ISO/Mini ISO).
  • При автомобили Audi TT 08/2010 → 04/2014 може да се изисква промяна на кодирањето на усилвателя от CAN Bus на Remote активация (ако е поддържано).

Диагностична LED индикация:

  • Синьо мигане: търсене на CAN Bus сигнал.
  • Синьо светене: CAN Bus активно.
  • Червено светене: активно +12 V запалване.

Важна допълнителна информация

  • Предназначено за aфтърмаркет радио единици Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • За пълна активация на адаптера е необходимо да поръчате междинен кабел за конкретната марка радио.

Общи указания за инсталиране

Проверка преди монтажа:

  1. Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
  2. Изключете оригиналното радио (OEM HU) без захранване.
  3. Проверете всички връзки на интерфейса дали са правилно свързани – без захранване.

Свързване и последователност на връзките:

  1. Проверете настройките и HW конфигурацията на интерфейса – без захранване.
  2. Проверете конфигурацията на свързващия кабел към HU – без захранване.
  3. Свържете кабела към HU според инструкциите на следпродажбеното устройство.
  4. Свържете останалите проводници според инструкциите на устройството.
  5. Свържете цялата инсталация с автомобила – главната захранваща връзка свържете накрая.
  6. Извършете софтуерната конфигурация на интерфейса според указанията в описанието на продукта или ръководството.
  7. Конфигурирайте aфтърмаркет HU (например управление от волана, камера, handsfree, захранване на антена).
  8. Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и HU кабела:

  • Всички промени извършвайте без захранване.
  • Повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или системата на автомобила:

  • Повторно инсталирайте оригиналното OEM HU.
  • Стартирайте оригиналната единица.
  • Извикайте изключване на CAN Bus системата.
  • Проверете HW конфигурацията на интерфейса.
  • След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени на окабеляването или воденето на кабели:

  • Свързването и модификациите могат да се извършват само от квалифициран персонал.
  • Всички промени трябва да бъдат проверени по отношение на одобрение от производителя или влияние върху гаранцията на автомобила преди свързване.
  • Всички модификации трябва да бъдат проверени чрез измерване и сравнение със схемата на окабеляване на автомобила преди свързване.
  • Модификациите извършвате на собствена отговорност, без гаранция за функционалност.
  • Модификациите се извършват на собствен риск, без гаранция за предотвратяване на повреди на автомобила, устройството или интерфейса.
  • Промененото предварително окабеляване може да доведе до загуба на гаранцията на продукта.
Каталожен номер42A-1321-00C-0
МаркаACV
ВръзкиОфициален уебсайт
