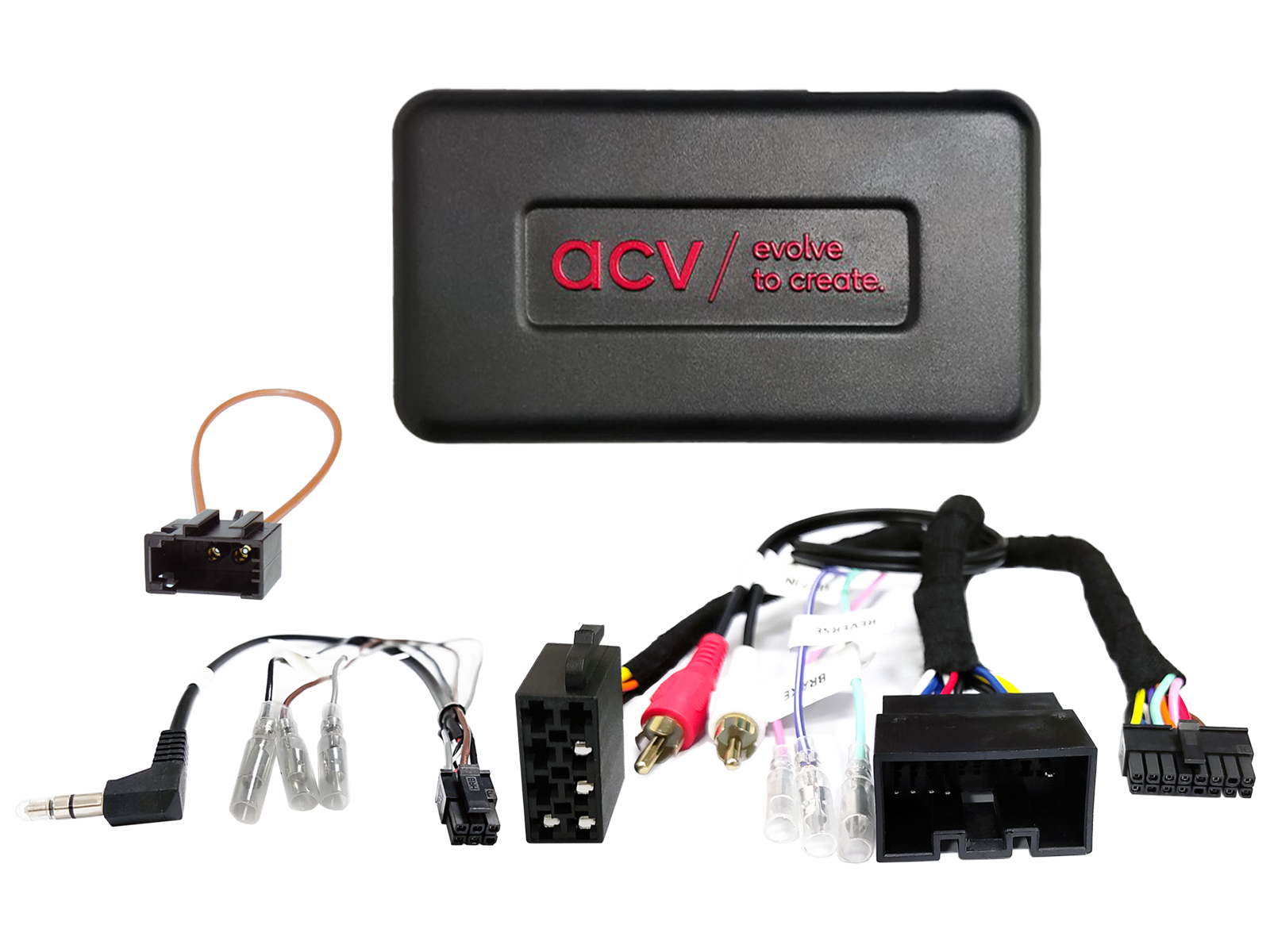

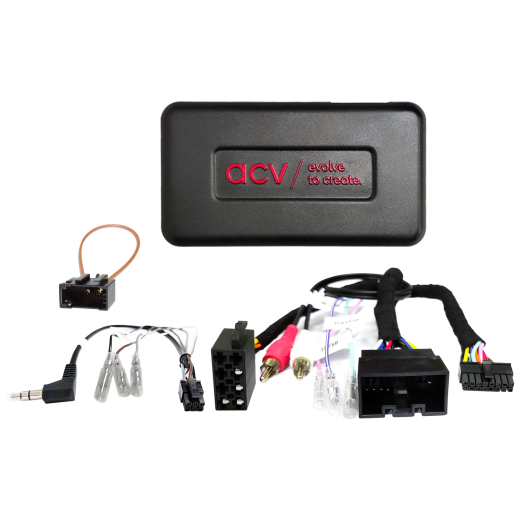

Адаптер за управление на бутоните на волана за Land Rover ACV SWC 42XLR011-0

Адаптер за управление на бутоните на волана за Land Rover ACV SWC 42XLR011-0

Запазете оригиналните функции за управление на автомобилното радио от волана при смяна на оригиналното радио с афтърмаркет единица. В зависимост от нивото на оборудване на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да настъпят ограничения или замяна на някои функции с други. Сравнете показаните конектори на окабеляването с конекторите в автомобила и се уверете, че съвпадат както технически, така и визуално. Проверете дали е било първоначално инсталирано някое от изброените OEM радио. Преди окончателния монтаж проверете функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).

Предназначено за автомобили

• Land Rover Discovery IV [LA] (09/2009 -> 11/2013) - автомобили с OEM MOST усилвателна система, настройките на автомобила и дата/час не се поддържат, OEM дисплеят не се поддържа, показва се стартовото лого Land Rover, функцията fader не се поддържа.
• Land Rover Range Rover Sport I [LS] (09/2009 -> 08/2013) - автомобили с OEM MOST усилвателна система, настройките на автомобила и дата/час не се поддържат, OEM дисплеят не се поддържа, показва се стартовото лого Land Rover, функцията fader не се поддържа.

Информация за CAN Bus

Конектори и захранване:

• Конектор: 20-пинов Land Rover.
• Свързване на OEM управление от волана (SWC): 3,5 мм жак или свободен проводник.
• Свързване към OEM усилвателна система: RCA (мъжки) червен/бял – преден pre-out от aftermarket HU; fader не се поддържа.

Настройки:

• Настройка на DIP превключвателите според производителя на афтърмаркет единицата (вж. ръководството на устройството).

Съвместимост и ограничения:

• Автомобили с CAN Bus.
• Автомобили с OEM MOST усилвателна система.
• Настройките на автомобила и настройките за дата/час не се поддържат.
• OEM дисплеят не се поддържа; ще се показва само стартовото лого Land Rover.

Сигнали и товароносимост на изходите:

• Червен: +12 V запалване (Klemme 15).
• Оранжев: +12 V осветление (Klemme 58).
• Лилаво/бял: +12 V сигнал за задна предавка.
• Розов: импулс за скоростта.
• Зелен: GND сигнал за ръчна спирачка (паркинг).
• Максимална товароносимост на изходите: 250 mA. При по-голям товар използвайте реле – 1 реле с съпротивление на бобината минимум 75 Ω, или 2 релета с общо съпротивление на бобините минимум 150 Ω.

Важна допълнителна информация

• Аналогово управление от волана (SWC). При реимпортни автомобили или автомобили с различен софтуер може да има несъвместимост на функциите.
• За пълната активация на адаптера е необходимо да се поръча междинен кабел за конкретната марка на радиото.

Общи указания за монтаж

Проверка преди монтаж:

1. Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
2. Изключете оригиналното радио (OEM HU) без захранване.
3. Проверете всички връзки на интерфейса дали са правилно свързани – без захранване.

Свързване и ред на включване:

1. Проверете настройките и HW конфигурацията на интерфейса – без захранване.
2. Проверете конфигурацията на кабела за свързване към HU – без захранване.
3. Свържете кабела към HU според инструкциите за афтърмаркет устройството.
4. Свържете останалите проводници според инструкциите на устройството.
5. Свържете цялата инсталация към автомобила – главната захранваща връзка свържете последна.
6. Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или в ръководството.
7. Конфигурирайте афтърмаркет HU (управление от волана, камера, handsfree, захранване на антената и други).
8. Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и кабела към HU:

• Всички промени правете без захранване.
• След промяната повторете стъпки 5 до 8, посочени по-горе.

В случай на повреда на интерфейса или на системата на автомобила:

• Отново инсталирайте оригиналната OEM HU.
• Стартирайте оригиналната единица.
• Инициирайте изключване на CAN Bus системата.
• Проверете HW конфигурацията на интерфейса.
• След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени в окабеляването или прокарването на кабели:

• Свързването и промените могат да бъдат извършвани само от квалифициран персонал.
• Всички промени трябва да бъдат предварително проверени с оглед одобрение от производителя или влияние върху гаранцията на автомобила.
• Всички промени трябва да бъдат проверени преди включване чрез измерване и сравнение със схемата на автомобила.
• Промените се правят на собствена отговорност, без гаранция за функционалност.
• Промените се извършват на собствен риск, без гаранция за изключване на повреда на автомобила, устройството или интерфейса.
• Промени в предварително монтираното окабеляване могат да доведат до загуба на гаранцията на продукта.
