Усилвател с DSP Match UP 10DSP

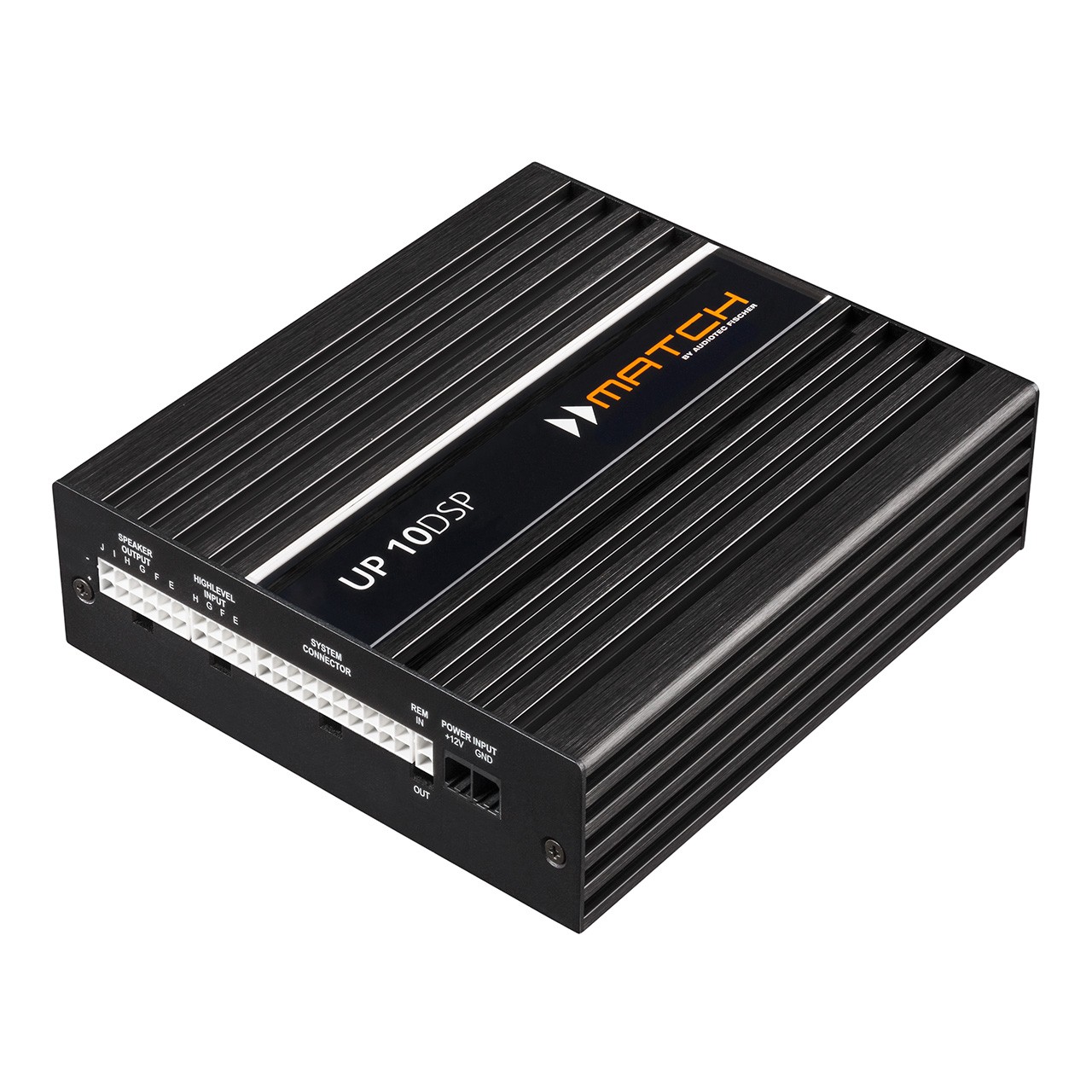

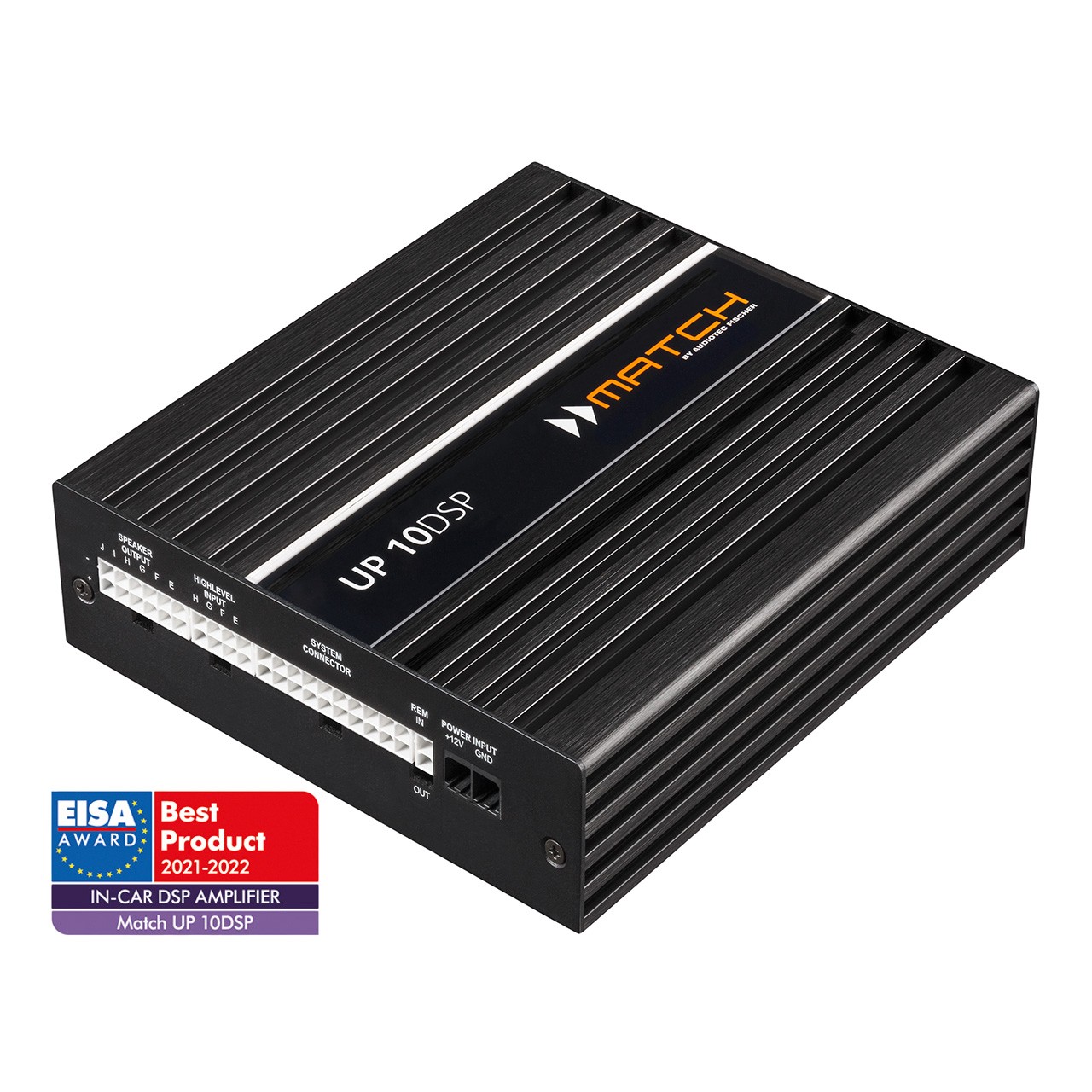

UP 10DSP е най‑мощният MATCH усилвател с интегриран DSP. Той съдържа новите вериги ADEP.3, които осигуряват пълна съвместимост с най‑новите автомобилни модели. Предлага общо десет усилвателни канала и допълнителни предусилвателни изходи, които в комбинация с интегрирания 11‑канален DSP позволяват перфектно управление на индивидуални и сложни аудиосистеми. Два от изходните канали доставят 160 W RMS при 2 ома – достатъчно да задвижат и големи субуфъри. Въпреки концентрираната мощност 8 x 65 при 4 ома и 2 x 90/160 вата при 4/2 ома на sub‑out и огромния набор от функции, UP 10DSP идва в изключително компактен дизайн, така че може да бъде инсталиран и в ограничени пространства. Бруталната мощ не означава нищо без „интелигентно управление“ – затова UP 10DSP съдържа първокласен мощен 64‑битов DSP от най‑ново поколение, който позволява реализирането на революционни и патентовани звукови функции като „Augmented Bass Processing“, „StageXpander“ или „RealCenter“. За оптимално адаптиране към съществуващи многоканални системи UP 10DSP е оборудван с поне 8 входа на високо ниво (две от които могат да понасят до 32 V), оптичен дигитален вход, слот за разширителна карта MATCH, 10 усилвателни изхода и общо 11 обработвани DSP канала. Безопасната работа е осигурена от интелигентни технологии като патентованата верига ADEP.3 и 32‑битовата платформа ACO. Просто се наслаждавайте на музиката от своя смартфон с изключително качество. UP 10DSP позволява добавяне чрез слот MATCH Extension Card (MEC) на допълнителни входни и изходни интерфейси, като Bluetooth® Audio Streaming модул или USB аудио карта High Resolution Audio. Благодарение на професионалния и потребителски приятелски софтуер DSP PC‑Tool V4 конфигурацията и настройката на UP 10DSP са сравнително лесни и интуитивни.

Максимален контакт

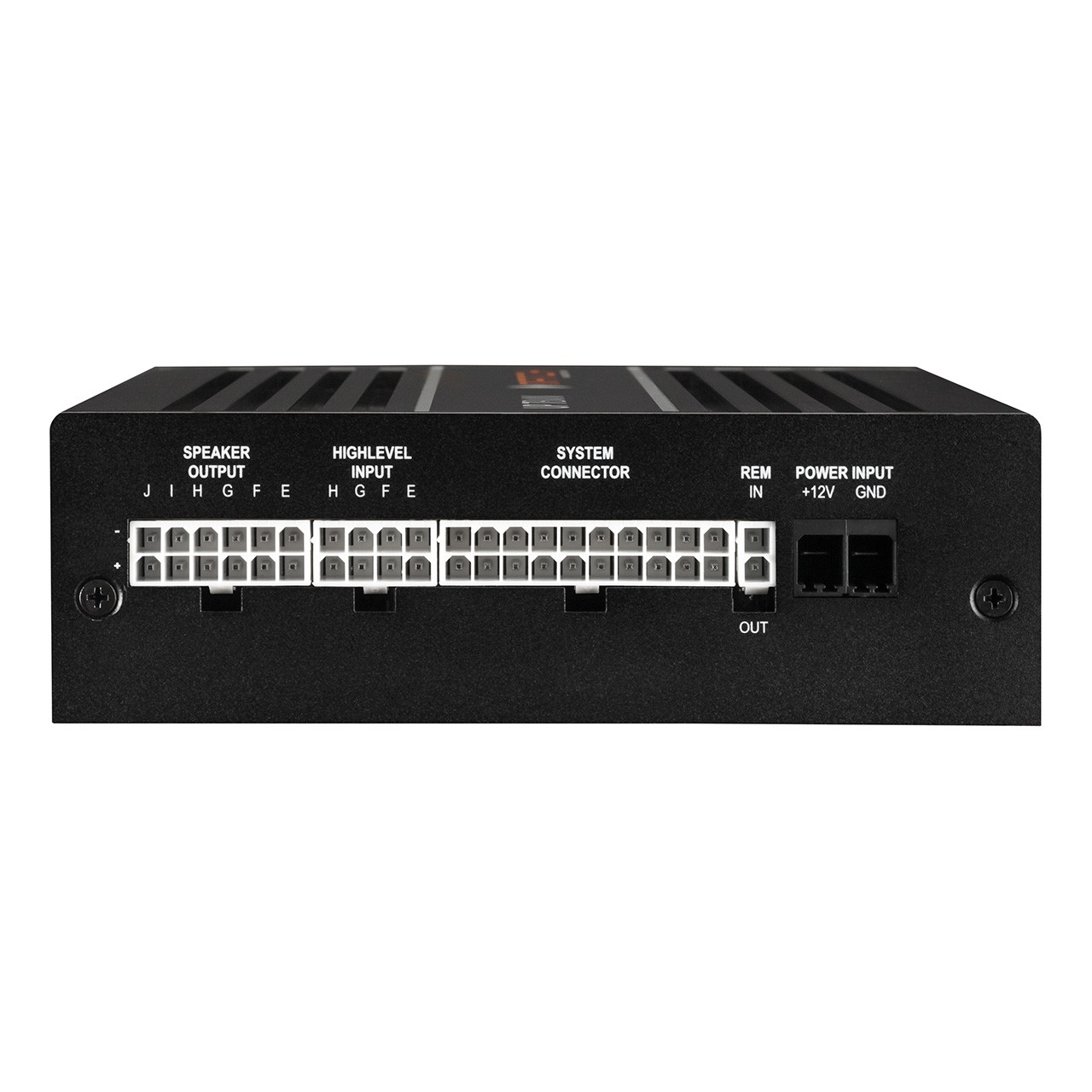

За оптимално адаптиране към съществуващи многоканални звукови системи UP 10DSP разполага с поне 8 входа на високо ниво (две от които могат да понасят високо натоварване до 32 V), оптичен дигитален вход, слот за разширителна карта MATCH, 10 усилвателни изхода и общо 11 обработвани DSP канала. Безопасната работа е подсигурена от интелигентни технологии като патентованата верига ADEP.3 и 32‑битовата платформа ACO.

Обработка на виртуални канали – така се прави сегментиране на сигнала днес

Адаптацията към модерни фабрични звукови системи прави все по‑сложното маршрутизиране на сигнала в усилвателя неизбежно поради нарастващия брой входни сигнали. Конвенционалните концепции за маршрутизиране бързо достигат своите граници, особено когато няколко входни сигнала се смесват и след това отново се разпределят в многопътни системи. Новият многостепенен „Virtual Channel Processing“ от Audiotec Fischer позволява в комбинация с признатия, потребителски приятелски софтуер DSP PC‑Tool лесно картографиране дори на много сложни конфигурации и свободно приписване на патентовани звукови функции FX като „RealCenter“ или „Dynamic Bass Enhancement“. Благодарение на огромния брой канали в комбинация с опционалния модул MEC ANALOG IN, UP 10DSP е и отличен пример за приложения, при които има смисъл маршрутирането 1:1 (IOR).

Скоростта е всичко – благодарение на ACO

Такъв огромен брой канали изисква ултрабърз хардуер – собствената 32‑битова ACO платформа на Audiotec Fischer се грижи за всички управляващи задачи и осигурява висока скорост, особено за комуникацията с нашия DSP PC софтуер, но и за светкавично бързо превключване между до десет възможни настройки на звука. Фантастичните звукови ефекти, свързани с платформата ACO, като Augmented Bass Processing, StageXpander или RealCenter, са с UP 10DSP толкова естествени, колкото 8‑каналният входен EQ с анализатор на входния сигнал (ISA) за лесен анализ и компенсация на входните сигнали от OE радио.

Power Pack в компактен формат

Въпреки концентрираната мощност 8 x 65 при 4 ома и 2 x 90 / 160 вата при 4 / 2 ома на изхода за субуфър и огромния набор от функции, UP 10DSP идва в изключително компактен дизайн, така че може да бъде инсталиран и в ограничени пространства.

Технология клас GD

Уникалният концепт Class GD от Audiotec Fischer комбинира предимствата на клас G с принципа на усилвател клас D. Резултатът е необичайно висок коефициент на ефективност, който отново превъзхожда конвенционалните усилватели клас D. Предимствата на концепта Class GD се проявяват при ниски и средни нива на модулация, когато вътрешното захранващо напрежение на крайните стъпала се променя на стъпки в зависимост от амплитудата на входния сигнал. Това драстично намалява средната загуба на мощност, генерирана от усилвателя.

ACO – усъвършенстван 32‑битов копроцесор

Усилвателят MATCH UP10DSP използва изключително мощен 32‑битов копроцесор от най‑ново поколение за всички вътрешни и външни управляващи и комуникационни задачи. В сравнение с предишния 8‑битов процесор това носи значителни предимства в скоростта не само при превключване между различни звукови настройки, но и преди всичко в обмена на данни с нашия DSP PC софтуер. Допълнително голямо предимство е интегрираният нативен CoProcessor bootloader. Това позволява софтуерни ъпдейти на всички DSP компоненти, например за адаптиране на микроконтролера‑управляваната верига ADEP.3 към бъдещи промени в диагностичните системи на фабричните радио или за разширяване на устройството с допълнителни интерфейси. Освен това новата флаш памет дава място за 10 звукови настройки вместо обичайните две.

Интелигентен вход на високо ниво ADEP.3

Модерните фабрично инсталирани автомобилни радиоапарати стават все по‑интелигентни по отношение на диагностика на свързани говорители. Особено последните поколения са оборудвани с допълнителни мониторингови функции, така че при свързване на допълнителен усилвател може да възникнат грешки или дори откази. Новата верига ADEP.3 (Advanced Diagnostics Error Protection Generation 3) предотвратява тези проблеми, без да натоварва изходите на радиото на високо ниво излишно.

Start‑Stop възможност

Захранващият блок в усилвателя UP10DSP осигурява вътрешно захранване дори при краткотрайни спадове до 6 волта. Това гарантира, че усилвателят остава напълно функционален при стартиране на двигателя. Ако напрежението на платката падне под 10,5 волта за повече от 5 секунди, усилвателят преминава в "Protect Mode" (индикаторът свети непрекъснато в червено), за да се предотврати по‑нататъшно изтощаване на акумулатора.

Автоматично откриване на цифров сигнал

UP10DSP позволява превключване, контролирано от сигнала, между аналогов и дигитален вход. Веднага щом на оптичния вход бъде открит аудио сигнал, усилвателят превключва към този вход. Тази функция може да бъде активирана в софтуера DSP PC‑Tool или алтернативно управлявана ръчно чрез опционално дистанционно.

Режим за икономия на енергия

Режимът Power Save позволява значително намаляване на консумацията на UP10DSP (и на всякакви свързани усилватели), ако няма входен сигнал повече от 60 секунди. След активиране на Power Save Mode вътрешните усилвателни стъпала и отдалеченият изход на UP10DSP се изключват, което значително намалява консумацията. Усилвателят се възстановява в нормален режим до 2 секунди след появата на аудио сигнал на входа. Закъснението за изключване може да бъде променяно или напълно деактивирано чрез софтуера DSP PC‑Tool.

RealCenter

Функцията "RealCenter" е патентован алгоритъм на Audiotec Fischer, който подчертава монофоничната информация от левия и десния преден канал и създава уникален централен сигнал. За разлика от обичайния метод, при който каналите просто се събират, тук има и динамично управление на централния сигнал чрез стереофонния информационен съдържание на левия и десния канал. Това означава, че централният канал не възпроизвежда сигнал, ако аудио сигналът идва само от левия или само от десния канал. При обичайните алгоритми централният канал в този случай би бил само с 6 dB по‑тих. "RealCenter" от Audiotec Fischer позволява уникално, широко сценично представяне – идеално както за шофьора, така и за спътника! Недостатъците на конвенционалния централен канал, като досадно, тясно пространствено възпроизвеждане, остават в миналото.

Разширено обработване на басите

Патентованото "Augmented Bass Processing" от Audiotec Fischer включва две революционни звукови функции: "Dynamic Bass Enhancement" и "SubXpander". Те са специално проектирани да подобрят драстично отговора на басите от субуфърите. "Dynamic Bass Enhancement" умело комбинира много дълбоки баси и високо максимално акустично налягане – независимо от типа музика или настройките на радиото. В зависимост от входния сигнал, "Dynamic Bass Enhancement" от една страна усилва долния честотен диапазон и от друга променя границата на subsonic филтъра. Резултатът е значително по‑мощно, по‑дълбоко възпроизвеждане на басите при ниски и средни нива без риск от механично или електрическо претоварване на субуфъра при високи нива. Просто е впечатляващо какъв басов потенциал става възможен. Ако желаете още по‑дълбок и „черен“ бас, можете да активирате и "SubXpander". Тук към основните тонове в диапазона 50–100 Hz се добавят допълнителни субхармонични тони.

StageXpander

В зависимост от разположението на говорителите в автомобила, на предните седалки може да се създаде по‑широка или по‑тясна стерео сцена. Ако е монтиран и централен говорител, това понякога ограничава пространственото възпроизвеждане. Тук идва на помощ новата звукова функция на Audiotec Fischer „StageXpander“ – тя сякаш премахва акустичните граници и позволява значително по‑широка стерео основа, без да влошава точността в локализирането на гласове или инструменти. Ефектът може да се настройва по вкус в четири степени.

ClarityXpander

Искате повече прозрачност и същественост във високочестотното възпроизвеждане? Audiotec Fischer предлага точния инструмент с "ClarityXpander". При правилно дозиране (опционално в три степени) той добавя допълнителна яркост на обертоновете, особено полезно, ако оригиналните говорители липсват необходимия блясък във високите честоти. Допълнителният височинен тласък не е достъпен само за двата предни канала, но и независимо настройваем за централния канал. И понеже при последния, в комбинация с музикално съдържание богато на обертони, това може да бъде прекалено уморително за слуха, тук дори може да се активира автоматично динамично управление на допълнителната обертона компонента.

Основни характеристики

• Високо ефективен 10‑канален усилвател с 1‑канален линков изход и 11‑канален DSP.
• Идеален за ъпгрейд на многоканални фабрични звукови системи.
• Опционални кабелни снопове за лесна интеграция в съществуващи многоканални фабрични системи.
• Изключително мощен 64‑битов "Fixed Point" audio DSP.
• ACO – усъвършенствана 32‑битова платформа копроцесор за системни и DSP функции.
• ISA (Input Signal Analyzer) и InputEQ за лесен анализ и компенсация на входните сигнали.
• Звукови ефекти SFX – Augmented Bass Processing, StageXpander, RealCenter & Co.
• Мощен 8‑канален вход на високо ниво с ADEP.3 – два от тях имат входна чувствителност до 32V RMS.
• Възможност за маршрутизиране 1 към 1 (IOR) в комбинация с опционален модул MEC ANALOG IN – същия брой входове на високо ниво и усилвателни канали.
• Virtual Channel Processing (VCP) позволява още по‑гъвкава конфигурация на високо комплексни звукови системи.
• MEC слот за разширение на системата, като стрийминг чрез Bluetooth®, високорезолюционен USB аудио стрийминг и др.

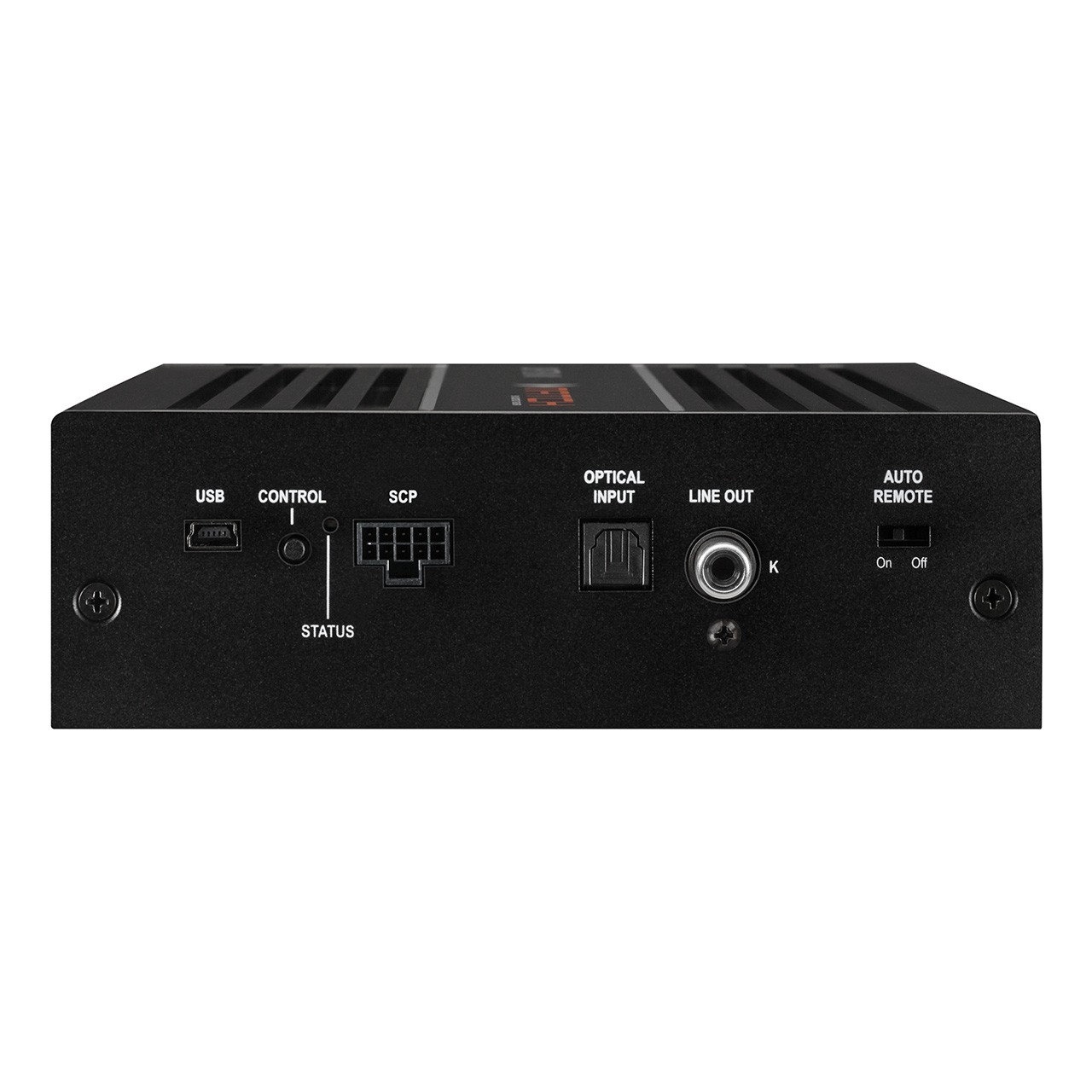

• Оптичен SPDIF вход с честота на семплиране между 12 и 96 kHz.
• Моно cinch изход за свързване на допълнителни усилватели, напр. за субуфър.
• SCP (Smart Control Port) за опционални аксесоари като WIFI CONTROL, DIRECTOR, CONDUCTOR & Co.
• Автоматичен дистанционен превключвател.
• Start‑Stop възможност до захранващо напрежение 6 волта.
• Изключително компактни размери и ниско отделяне на топлина благодарение на висока ефективност.
