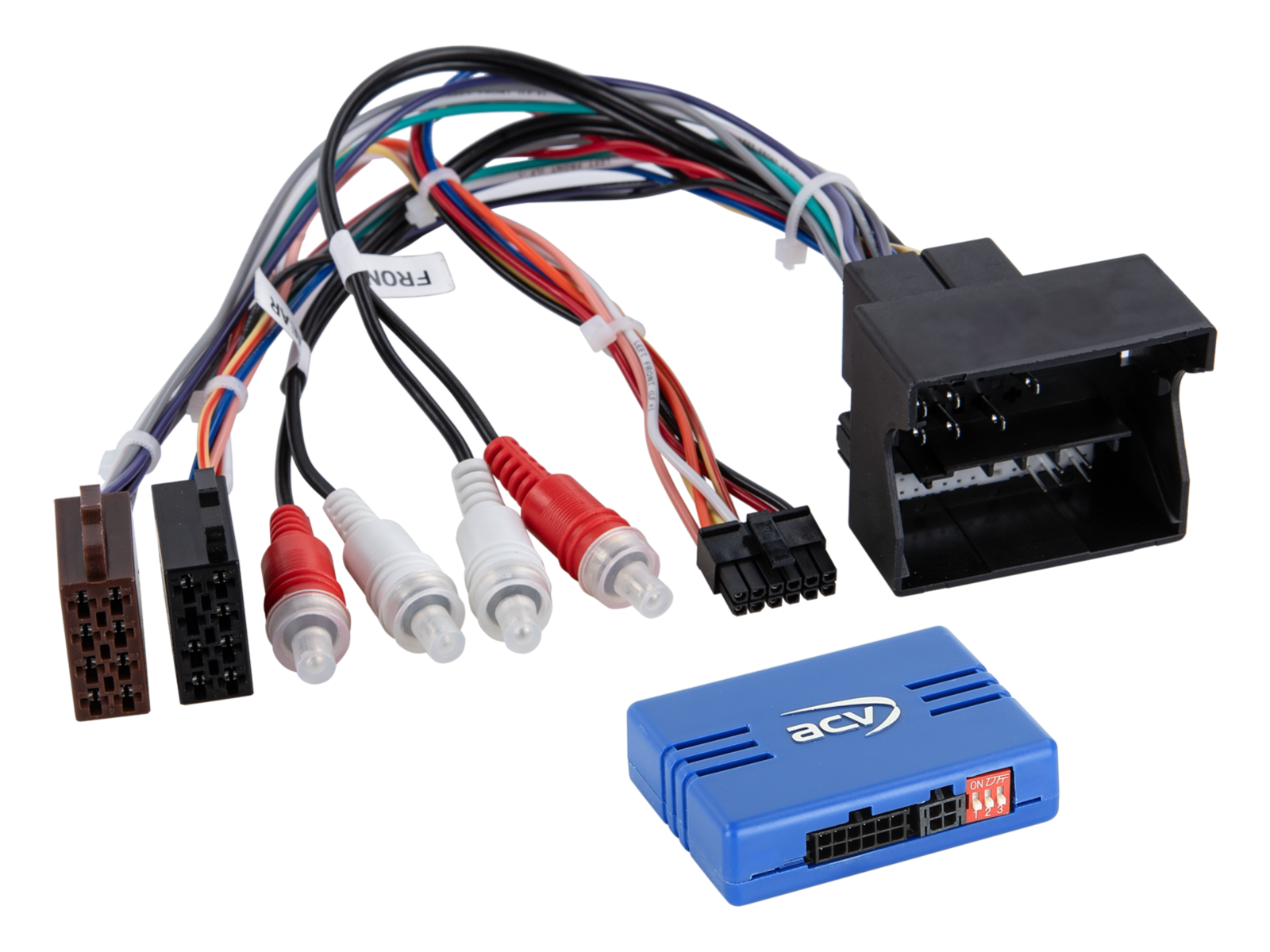

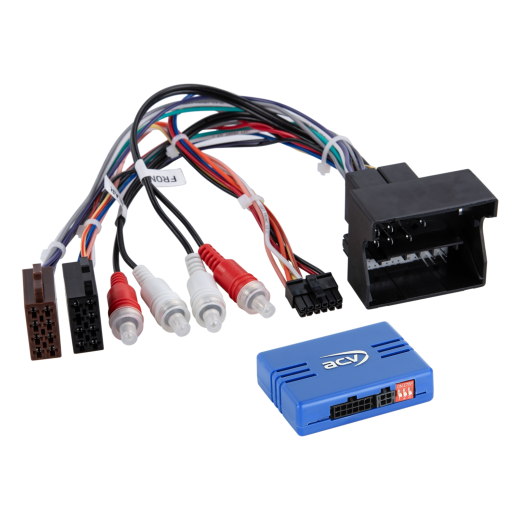

Адаптер за управление на бутоните на волана за Audi / Seat ACV SWC 42A-1300-001-0
адаптер за волан за Audi A1 (8X) (07/10->04/18), A3 (8P) (05/03->04/05, 10/04->04/13), A4 B6 (8E) (11/00->10/05), A4 B7 (8E) (11/04->02/09), A6 (C5/B4) (05/01->03/06), Q3 (8U) (10/11->11/14, 02/15->06/18), R8 (42) (04/07->05/15), TT (8J) (09/06->04/10, 08/10->04/14) и Seat Exeo (3R) (03/09->05/13)
Повече за продукта
Повече за продукта
Адаптер за управление на бутоните на волана за Audi / Seat ACV SWC 42A-1300-001-0
Запазете оригиналните функции за управление на радио от волана при смяна на оригиналното радио с aфтърмаркет единица. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да настъпи ограничение или замяна на някои функции с други. Сравнете показаните конектори на кабелния пакет с конекторите във вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали първоначално е било инсталирано някое от посочените OEM радио. Преди крайното монтиране тествайте функционалността на автомобила, настройките на системата и правилната работа на управлението от волана (SWC).
Предназначено за автомобили
- Audi A1 (8X) 07/2010 -> 04/2018 - оригинално радио Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) или BNS 5.0 / RNS-E. Съвместимо при автомобили с OEM радио Chorus с монохромен дисплей без SD карта. Не е предназначено за автомобили със слот за SD карта, с OEM навигация, с TFT приборен панел или с OEM система BOSE.
- Audi A3 (8P) 05/2003 -> 04/2005 - оригинално радио Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) или BNS 5.0 / RNS-E.
- Audi A3 (8P) 10/2004 -> 04/2013 - оригинално радио Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) или BNS 5.0 / RNS-E.
- Audi A4 B6 (8E) 11/2000 -> 10/2005 - оригинално радио Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) или BNS 5.0 / RNS-E.
- Audi A4 B7 (8E) 11/2004 -> 02/2009 - оригинално радио Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) или BNS 5.0 / RNS-E.
- Audi A6 (C5/B4) 05/2001 -> 03/2006 - автомобили с OEM навигация RNS-E.
- Audi Q3 (8U) 10/2011 -> 11/2014 - оригинално радио Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) или BNS 5.0 / RNS-E. Съвместимо при автомобили с OEM радио Chorus с монохромен дисплей без SD карта. Не за автомобили със слот за SD карта, с OEM навигация, TFT приборен панел или BOSE.
- Audi Q3 (8U) 02/2015 -> 06/2018 - оригинално радио Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) или BNS 5.0 / RNS-E. Съвместимо при автомобили с OEM радио Chorus с монохромен дисплей без SD карта. Не за автомобили със слот за SD карта, с OEM навигация, TFT приборен панел или BOSE.
- Audi R8 (42) 04/2007 -> 05/2015 - оригинално радио Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) или BNS 5.0 / RNS-E.
- Audi TT (8J) 09/2006 -> 04/2010 - оригинално радио Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) или BNS 5.0 / RNS-E.
- Audi TT (8J) 08/2010 -> 04/2014 - оригинално радио Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) или BNS 5.0 / RNS-E. Ако OEM усилвателят не работи, е необходимо промяна на кодировката – превключете от CAN активация на Remote (ел. блок J525 > Aktivierung 1 Remote, 0xxx?xx), ако е възможно.
- Seat Exeo (3R) 03/2009 -> 05/2013 - оригинално радио Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) или BNS 5.0 / RNS-E.
CAN Bus информация
Конектори и захранване:
- Конектор: 40-пинов Quadlock VAG (полоžка: 42cx25-rca).
- Поддържа OEM усилвател 2-канален / 4-канален – изход през RCA (мъжки) преден/заден.
- Син проводник: +12 V REMOTE за включване на усилвателя.
Настройки:
- Проверете DIP превключвателите според типа на следпродажбеното радио.
Специални бележки:
- Ако не сте сигурни в варианта на Audi конектора: използвайте кабелния комплект „Audi/Seat Exeo ISO/Quadlock Amp > RCA volné“ (Артикул: 42a-1321-00c).
- Препоръчват се aфтърмаркет единици с изходно ниво на предусилвателя > 3 V; за единици с < 3 V използвайте версията „Audi/Seat Exeo 40Pin Quadlock Amp > Pro“ (полоžка: 42a-1321-006).
- В случай на щракане при изключване на усилвателя за тест може да се добави филтър за премахване на шум – NF „ground loop isolator“ (полоžка: 30.5000-01).
Диагностична LED индикация:
- Пулсиращо синьо: търсене на CAN Bus сигнал.
- Постоянно синьо: CAN Bus активен.
- Постоянно червено: активно +12 V запалване.
Важно допълнително
- Предназначено за радиа Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
- За пълна активация на адаптера е необходимо да поръчате свързващ кабел за конкретната марка радио.
Общи указания за инсталация
Проверка преди монтаж:
- Проверете всички функции на управлението и настройките на автомобила с оригиналната OEM главна единица.
- Изключете оригиналното радио (OEM HU) при липса на захранване.
- Проверете всички връзки на интерфейса, дали са правилно свързани – при липса на захранване.
Свързване и последователност на включване:
- Проверете настройките и хардуерната конфигурация на интерфейса – при липса на захранване.
- Проверете конфигурацията на свързващия кабел към HU – при липса на захранване.
- Свържете кабела към HU според инструкциите на aфтърмаркет устройството.
- Свържете останалите проводници според инструкциите на устройството.
- Свържете цялата инсталация с автомобила – основната захранваща връзка свържете като последна.
- Извършете софтуерна конфигурация на интерфейса според указанията в описанието на продукта или инструкциите.
- Конфигурирайте aфтърмаркет HU (напр. управление от волана, камера, handsfree, захранване на антена).
- Извършете функционален тест на управлението от волана и комуникацията с автомобила.
Промяна на конфигурацията на интерфейса и HU кабела:
- Всички промени извършвайте при липса на захранване.
- Повторете стъпки 5 до 8, посочени по-горе.
В случай на повреда на интерфейса или системата на автомобила:
- Сложете отново оригиналното OEM HU.
- Стартирайте оригиналната единица.
- Извикайте изключване на CAN Bus системата.
- Проверете хардуерната конфигурация на интерфейса.
- След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.
При модификации на окабеляването или трасето на кабели:
- Свързването и модификациите могат да се извършват само от професионално обучен персонал.
- Всички промени трябва да бъдат предварително потвърдени по отношение на одобрение от производителя или влияние върху гаранцията на автомобила.
- Всички модификации трябва да бъдат проверени чрез измерване и сравняване със схемата на окабеляване на автомобила преди свързване.
- Модификациите се извършват на ваша отговорност, без гаранция за функционалност.
- Модификациите се извършват на собствен риск, без гаранция за предотвратяване на повреди по автомобила, устройството или интерфейса.
- Промените на предварително монтираното окабеляване могат да доведат до загуба на гаранцията на продукта.
| Каталожен номер | 42A-1321-002-0 |
| Марка | ACV |
| Връзки | Официален уебсайт |
