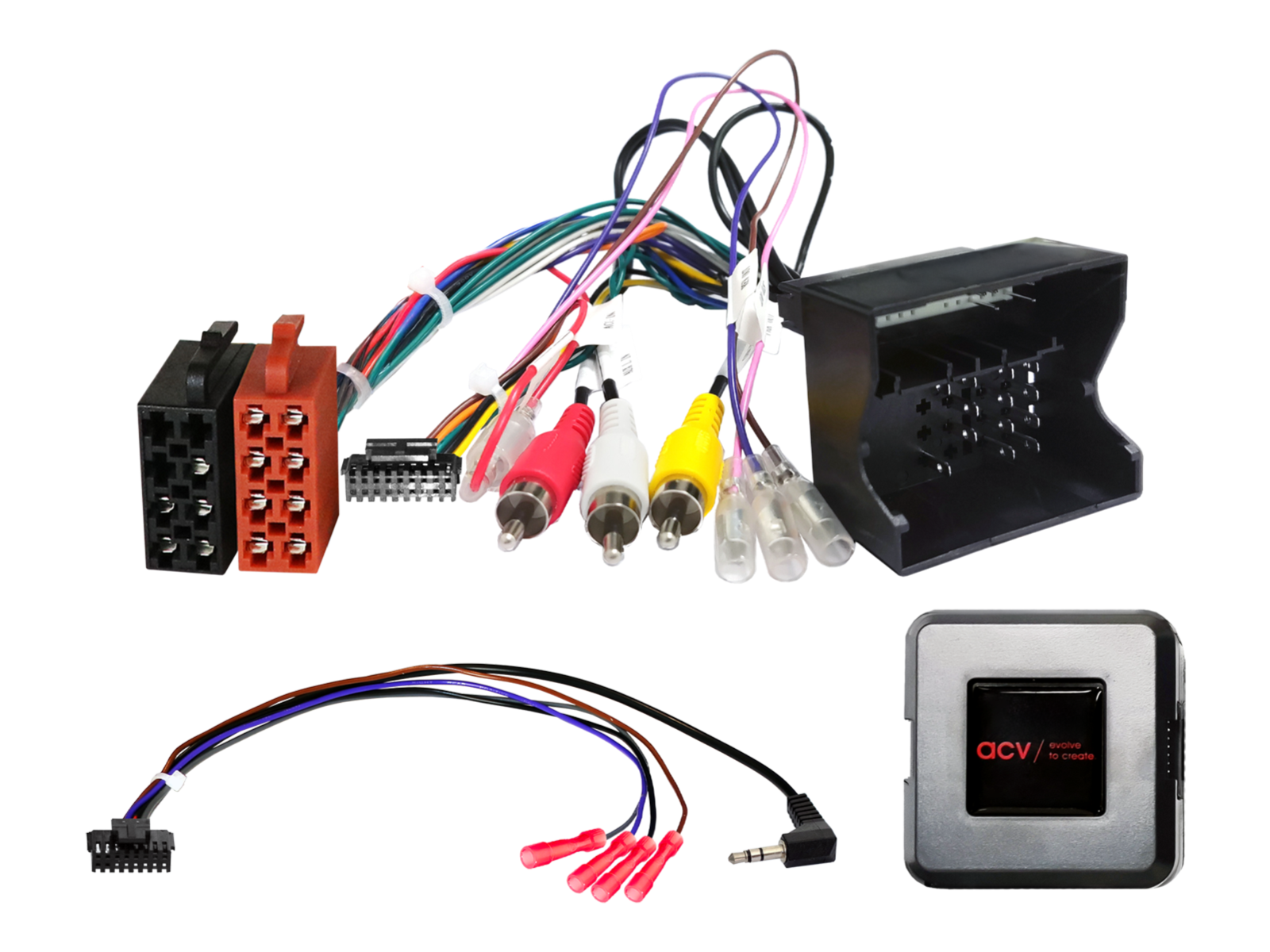

Адаптер за управление на бутоните на волана за Citroen / Fiat / Peugeot / Toyota ACV SWC 42XPG007-0

Бъдете първият, който ще направи отзив за този продукт

адаптер за волан за Citroën Berlingo (7) (06/08->03/12), Berlingo (7) (04/12->05/15), Berlingo (7) (06/15->06/18), C2 (J) (12/04->12/09), C3 (F) (10/05->01/10), C3 (S) (01/10->01/17), C4 (L) (11/04->08/10), C5 (D) (10/04->04/08), C8 (E) (01/08->07/12), C8 (E) (07/12->06/14), DS3 (S) (03/10->07/14), Jumpy (X) (02/07->03/12), Jumpy (X) (03/12->05/16), Nemo (A) (08/08->12/15), Xsara Picasso (C) (03/04->02/10) и Fiat Scudo (ZAF 270) (02/07->07/16), Peugeot 207 (WC) (06/06->06/09), 207 (W) (06/09->07/15), 208 (C) (04/12->04/15), 307 (3/3 Break/3 SW/3 CC) (06/05->03/09), 308 (4/4 GTI/4 SW/4 CC) (09/07->07/15), 407 (6/6 SW/6 Coupé) (05/04->07/08), 407 (6/6 SW/6 Coupé) (02/06->03/11), 807 (E) (07/02->02/08), 807 (E) (02/08->06/14), 3008 (oU) (06/09->10/13), 5008 Van (O) (10/09->10/13), Bipper (A) (12/07->12/15), Expert (X) (02/07->08/16), Partner (7) (05/08->03/12), RCZ (4J) (04/10->09/15) и Toyota Proace (03/13->08/16)
Повече за продукта

Ще ви помогнем с покупката ви.

Използвайте нашата Съвети и помощ
Можете да ни върнете стоките в рамките на 14 дни
Изпробвайте продукта в нашия магазин

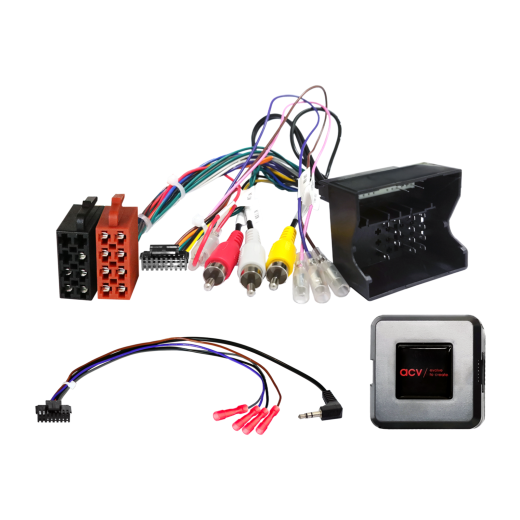

Адаптер за управление на бутоните на волана за Citroen / Fiat / Peugeot / Toyota ACV SWC 42XPG007-0

Описание и параметри
Рейтинг0
Категория

Адаптер за управление на бутоните на волана за Citroën / Fiat / Peugeot / Toyota ACV SWC 42XPG007-0

Запазете оригиналните функции за управление на мултимедийната система от волана при смяна на оригиналното радио с aфтърмаркет устройство. В зависимост от оборудването на автомобила, обхвата на функциите и софтуера на новоинсталираното радио може да има ограничения или заместване на някои функции с други. Сравнете показаните конектори на окабеляването с конекторите във вашия автомобил и се уверете, че съответстват както технически, така и визуално. Проверете дали предварително е било инсталирано някое от изброените OEM радио. Преди окончателния монтаж проверете функционирането на автомобила, настройките на системата и правилното функциониране на управлението от волана (SWC).

Подходящо за автомобили

Citroën Berlingo (7) (06/2008 -> 03/2012, 04/2012 -> 05/2015, 06/2015 -> 06/2018) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Citroën C2 (J) (12/2004 -> 12/2009) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Citroën C3 (F) (10/2005 -> 01/2010) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Citroën C3 (S) (01/2010 -> 01/2017) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Citroën C4 (L) (11/2004 -> 08/2010) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Citroën C5 (D) (10/2004 -> 04/2008) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Citroën C8 (E) (01/2008 -> 07/2012, 07/2012 -> 06/2014) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Citroën DS3 (S) (03/2010 -> 07/2014) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Citroën Jumpy (X) (02/2007 -> 03/2012, 03/2012 -> 05/2016) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Citroën Nemo (A) (08/2008 -> 12/2015) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Citroën Xsara Picasso (C) (03/2004 -> 02/2010) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.

Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.

Peugeot 207 (WC) (06/2006 -> 06/2009), 207 (W) (06/2009 -> 07/2015) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Peugeot 208 (C) (04/2012 -> 04/2015) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Peugeot 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Peugeot 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Peugeot 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008, 02/2006 -> 03/2011) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Peugeot 807 (E) (07/2002 -> 02/2008, 02/2008 -> 06/2014) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Peugeot 3008 (oU) (06/2009 -> 10/2013) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Peugeot 5008 Van (O) (10/2009 -> 10/2013) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Peugeot Bipper (A) (12/2007 -> 12/2015) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Peugeot Expert (X) (02/2007 -> 08/2016) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Peugeot Partner (7) (05/2008 -> 03/2012) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.
Peugeot RCZ (4J) (04/2010 -> 09/2015) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.

Toyota Proace (03/2013 -> 08/2016) автомобили с OEM HU Blaupunkt / Continental / Siemens VDO RD4 с контрол на силата на звука.

Информация за CAN Bus

Конектори и захранване:

Конектор: 40 Pin Quadlock.
Конектор: OEM SWC > 3,5 mm жак / открит проводник.
Конектор: OEM AUX > RCA(m) червен/бял.
Конектор: RCA(m) жълт – не свързан.

Захранващи сигнали:

Червен: +12V превключвано захранване клема 15.
Оранжев: +12V осветление клема 58.
Лилав/бял: +12V сигнал за задна предавка.
Розов: сигнал за скорост.
Зелен: GND сигнал за паркинг спирачка.

Съвместимост и функции:

Поддържат се автомобили с парктроник (PDC) отзад – необходимо е интерфейс Chimes Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo (can-pdc).
Поддържат се автомобили с бутон за PDC – необходимо е активиране на функцията за звукова индикация на PDC.
Поддържа се конфигуриране на автомобила според ръководството.
Поддръжка на ECO-режим – +12V постоянно захранване клема 30 през предпазител на батерията.

Важно допълнително информация

За пълната активация на адаптера е необходимо да се поръча свързващ кабел за конкретната марка автомобилно радио.

Общи указания за монтаж

Проверки преди монтаж:

Проверете всички функции за управление и настройките на автомобила с оригиналната OEM главна единица.
Изключете оригиналното радио (OEM HU) при изключено захранване.
Проверете всички връзки на интерфейса дали са правилно свързани – при изключено захранване.

Свързване и ред на свързване:

Проверете настройките и HW конфигурацията на интерфейса – при изключено захранване.
Проверете конфигурацията на свързващия кабел към радиото – при изключено захранване.
Свържете кабела към радиото според инструкциите на aфтърмаркет устройство.
Свържете останалите проводници според инструкциите на устройството.
Свържете цялата инсталация с автомобила – основното захранване свържете накрая.
Извършете софтуерната конфигурация на интерфейса според инструкциите в описанието на продукта или ръководството.
Конфигурирайте следпродажбеното HU (управление от волана, камера, handsfree, захранване на антената и други).
Извършете функционален тест на управлението от волана и комуникацията с автомобила.

Промяна на конфигурацията на интерфейса и кабела на HU:

Всички промени извършвайте при изключено захранване.
След промяната повторете стъпки 5 до 8, посочени по-горе.

При повреда на интерфейса или системата на автомобила:

Повторно инсталирайте оригиналното OEM HU.
Стартирайте оригиналното устройство.
Предизвикайте изключване на CAN Bus системата.
Проверете HW конфигурацията на интерфейса.
След изключване на CAN Bus повторете стъпки 5 и 6, посочени по-горе.

При промени в окабеляването или кабелното водене:

Свързването и промените могат да се извършват само от професионално обучен персонал.
Всички промени трябва да бъдат проверени преди свързване от гледна точка на одобрение от производителя или влияние върху гаранцията на автомобила.
Всички модификации трябва да бъдат проверени преди свързване чрез измерване и сравнение със схемата на окабеляване на автомобила.
Промените провеждате на собствена отговорност, без гаранция за функционалност.
Промените се извършват на собствен риск, без гаранция за изключване на възможни повреди на автомобила, устройството или интерфейса.
Промените на предварително монтирано окабеляване може да доведат до загуба на гаранцията на продукта.
